Ev > Ürünler > Ayrık Manyetik Transformatörler > Gigabit L22H001-L 2.5G Baz-T Tek Bağlantı Noktalı Ethernet LAN Filtresi PoE 60W

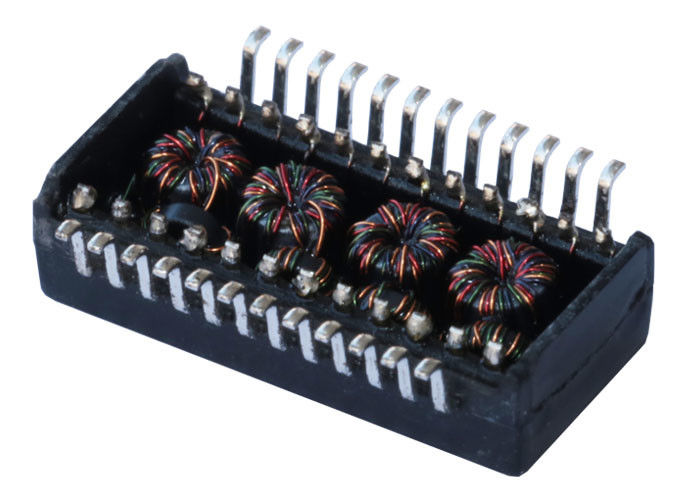

Gigabit L22H001-L 2.5G Baz-T Tek Bağlantı Noktalı Ethernet LAN Filtresi PoE 60W

Ürün Detayları

Menşe yeri: Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: L22H001-L

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$3.2

Ambalaj bilgileri: T&R

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

gigabit ethernet transformatör

,

ethernet transformatör üzerinde güç

P / N:
L22H001-L
arabirim:
2.5G Temel-T
PIN:
24
Alternatif:
L22H001-L => LPxxxNL
Archivi Disponibili:
PDF / 3D / ISG / Stp / Adım / Veri Sayfası
Tedbir:
L18.10XB16.00XH6.20 (mm)
Örnekleri:
Ücretsiz
Montaj:
SMD
P / N:
L22H001-L
arabirim:
2.5G Temel-T
PIN:
24
Alternatif:
L22H001-L => LPxxxNL
Archivi Disponibili:
PDF / 3D / ISG / Stp / Adım / Veri Sayfası
Tedbir:
L18.10XB16.00XH6.20 (mm)
Örnekleri:
Ücretsiz
Montaj:
SMD
Gigabit L22H001-L 2.5G Baz-T Tek Bağlantı Noktalı Ethernet LAN Filtresi PoE 60W
Gigabit L22H001-L 2.5G Baz-T Tek Bağlantı Noktalı Ethernet LAN Filtresi PoE 60W

ŞARTNAME:
1 Ethernet 2.5G Base-T, Tek port uygulamaları için tasarlanmıştır.
2 Kategori 5 UTP kablosunun 4 çiftini destekler.
3 İzolasyon ve düşük ortak mod emisyonları için kablo arabirimi.
4 720mA dengeli akım ile IEEE 802.3'ü karşılayacak şekilde tasarlanmıştır.
5 ROHS ve Halojensiz Gereksinimlerle Uyumluluk.
6 İşletim ve Depolama Sıcaklığı
7 Nem Hassasiyet Seviyesi (MSL): 2a
Çalışma Sıcaklığı: 0 ° C ila + 70 ° C
Depolama Sıcaklığı: -25 ° C ila + 105 ° C

Uygulama:

1 RapidIO Ürünleri

2 SCSI Ürünleri

3 DSP Kartı

4 Düz Panel Ekranlar

Özellikler L22H001-L
hız 2.5G Temel-T
pinler 24
Yüksekliği (mm) 6.20 mm
Uzunluk (mm) 18.10 mm
Genişlik (mm) 16.00 mm
REACH Uyumlu Evet
AB RoHS Uyumlu Evet
Trafo tipi DATACOM TRANSFORMATÖRÜ
Uygulama GENEL AMAÇLI
Montaj özelliği YÜZEY MONTAJI

Elektriksel Özellikler @ 25 ℃ Tip: Denge düşük geçiş 100Ω empedans
Ekleme kaybı: 1-50MHz -0,5 dB Maks.
50-125MHz -1.0 dB Maks
125-200 MHz -2.0 dB Maks
Geri dönüş kaybı : 1 ~ 40MHz -20 dB Minload 100Ω
40-200MHz -20 + 15 * log (Frek MHz / 40MHz) dB Minload 100Ω
Yansıyan CM'den Diff Dönüşümüne (REF) 1MHz -30 dB Min
50MHz -30 dB Min
100MHz -27 dB Min
200MHz -24 dB Min
CM'den DM'ye Dönüşüm (REF) 1-125MHz -35 dB Min
CM Dönüşüm (REF) Yansıyan Diff 1-10MHz -48 dB Min
10-200MHz -48 + 19 * log (Frek MHz / 10MHz) dB Min
CM'den CM'ye Zayıflama (REF) 1-200MHz -25 dB Min
Çapraz Konuşma (REF) 1-125 MHz -30 dB Min
125-200 MHz -25 dB Min
İndüktans @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin
HiPot Testi 1500 Vrms
Dönüş oranı @ 1: 1 ±% 5
