Ev > Ürünler > POE RJ45 Konnektör > 4 Port PoE RJ45 Bağlantısı Magjack 10/100Base-T Bob Smith Terminasyon

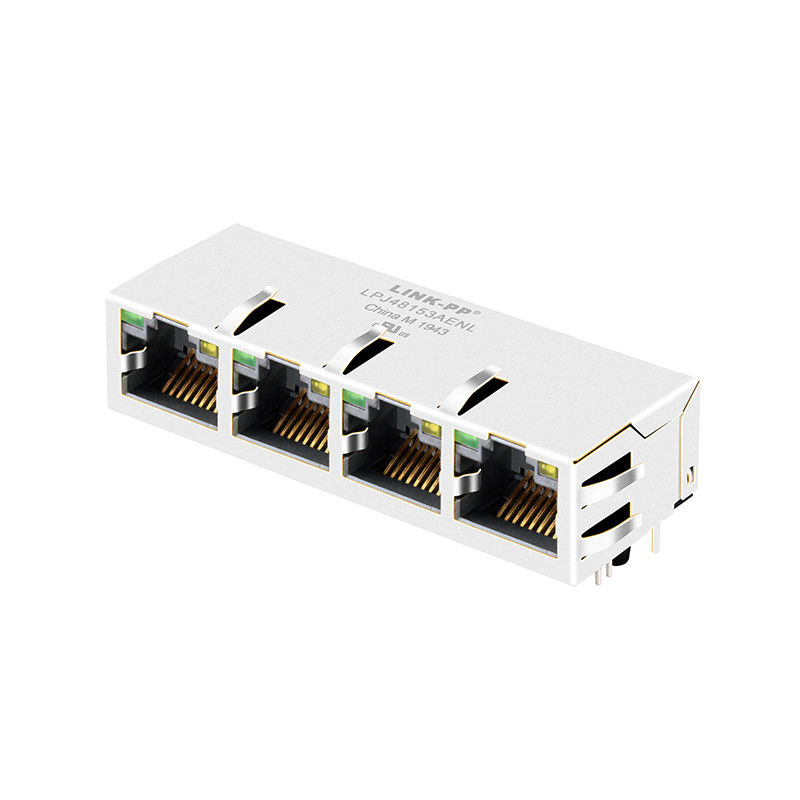

4 Port PoE RJ45 Bağlantısı Magjack 10/100Base-T Bob Smith Terminasyon

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: LINK-PP

Sertifika: ISO9001,SGS,UL,CE,REACH

Model numarası: LPJ48153AENL

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 100 PCS

Fiyat: $3.95-$5.63

Ambalaj bilgileri: tepsi ve karton

Teslim süresi: bir hafta

Ödeme koşulları: T/T, L/C, Western Union, NET30/60/90 Gün,

Yetenek temini: 6000000/Ay

En İyi Fiyatı Alın
Vurgulamak:

100Base-T 4 RJ45 bağlantısı

,

1x4 Rj45 Çoklu Port Bağlantıları

,

Bob Smith RJ45 MagJack

Bağlantı Noktası Sayısı:
1x4 Çoklu Bağlantı Noktaları
Ethernet:
10/100base-T
STD:
IEEE 802.3
Sinyal Göstergeleri:
LED'li
Korumalı:
EMI Parmak ile
Cinsiyet:
Dişi
Uygulama:
PoE
Bob Smith'in Feshi:
Birleşik
Bağlantı Noktası Sayısı:
1x4 Çoklu Bağlantı Noktaları
Ethernet:
10/100base-T
STD:
IEEE 802.3
Sinyal Göstergeleri:
LED'li
Korumalı:
EMI Parmak ile
Cinsiyet:
Dişi
Uygulama:
PoE
Bob Smith'in Feshi:
Birleşik
4 Port PoE RJ45 Bağlantısı Magjack 10/100Base-T Bob Smith Terminasyon

1*4 RJ45 Bağlantısı 10/100 Temel-TX PoE Uygulamaları İçin Entegre Manyetik

100Base T RJ45 Magjack PoE'nin hızlı ayrıntıları:



  • Bağlantı tipi:RJ45 Çoklu Port Bağlantıları
  • Modüler Jack & Plug Arayüzü Tipi:RJ45
  • Bağlantı ve Bağlantı Sonlanıyor:Basılı devreler
  • Kilitlenme yönelimi:Standart - Kilitleme
  • Çoklu Port Yapılandırması:Çeteci
  • Port Matris Yapılandırması:1x4
  • Bağlantı temas yoğunluğu:Standart
  • PCB montajı yönelimi:Düz açı
  • EMI Tabs: Onunla
  • Durum göstergesi türü:LED
  • Doğru.LED rengi:Sarı
  • SoldanLED rengi:Yeşil
  • Ev malzemesi:Termoplastik PA66+30%G.FUL94V-0
  • İletişim malzemesi:Fosfor BronzC5210R-EH Kalınlığı=0.35mm
  • Tırnaklar:BakırC2680R-H Kalınlığı=0.35mm
  • Kalkan:SUS S201-1/2HKalınlığı = 0,2 mm
  • İletişim plaka:Altın6 mikro inç min. temas bölgesinde.

Elektriksel özellikler @25°C:



Parçalar LINK-PP 1x4 RJ45 bağlantısı
Dönüş oranı (@100KHz, 0.1V) PINS: (P1-P2) : (J1-J2): 1:1 ± 3%
PINS: (P3-P6) : (J3-J6): 1:1 ± 3%
OCL (@100KHz, 100mV, 8mA, DC Bias) PINS: (P1, P2), (P3, P6) = 350uH MIN
Ekleme Kaybı 0.3- 100MHz: -1.0dB Max
Geri dönüş kaybı (dB Min) 1-30MHz: -20
30-60MHz: -15
60-80MHz: -10
Karşılıklı ses 1- 100MHz: -30dB Min
Ortak moda reddedilme 1- 100MHz: -30dB Min
Dengeli DC Hattı Akımı Kullanılmış çiftler 350mA Max
Hipot 1500Vrms/o.5mA/2sec Min
Çalışma sıcaklık aralığı -40 °C +85 °C [ -40 °F +185 °F]

Bob Smith terminalleri nedir?


Bob Smith terminalleri, aynı zamanda Bob Smith terminal ağları olarak da bilinir. Ethernet portlarında kullanılan bir teknolojidir.Bu teknoloji, common-mode impedans eşleşmesini sağlamak için dirençler ve kondansatörler kullanarak Ethernet arayüzlerinin performansını geliştirirBu, elektromanyetik müdahaleyi (EMI) azaltmaya yardımcı olur ve sinyal bütünlüğünü iyileştirir. "Bob Smith" tekniği, her sinyal çiftinde ortak mod impedans eşleşmesi için 75 Ohm direnç kullanır.1000pF kondansatör aracılığıyla şasi zemine toplu olarak bağlıDirençler tipik olarak her diferansiyel sinyal hattı ile seri olarak yerleştirilir ve kondansatör ortak mod gürültü filtresi için kullanılır.Bu sonlandırma tekniğinin amacı, iletim hattının ortak mod impedansına uymaktır., bu da yansımaları en aza indirmeye ve sinyal bütünlüğünü korumaya yardımcı olur.

RJ45 Ethernet MagJack'in uygulamaları:



1Endüstriyel Ethernet anahtarları:Endüstriyel ortamlarda güvenilir, yüksek hızlı 10/100Base-T veri iletişimini kolaylaştırmak için kullanılır.
2Hızlı Ethernet anahtarı:Hızlı Ethernet teknolojisi ile verilerin verimli aktarımını destekler.
3Katman 4 anahtarı:OSI modelinin ulaşım katmanında veri işleme kullanılır.
4. LAN anahtarı (Local Area Network Switch):Lokal ağ iletişim cihazları arasında verilerin verimli bir şekilde değişimi.
5. WAN anahtarı (geniş alan ağ anahtarı):Farklı yerlerdeki geniş alan ağları arasındaki veri trafiğini kontrol etmek için kullanılır.
6ATM anahtarı (asinkron transfer modu anahtarı):ATM ağ protokolüne uygun olarak veri aktarır.
7FDDI anahtarı (Fiber Distributed Data Interface):Verileri iletmek için fiber optik teknolojisini kullanan ağ anahtarlarında kullanılır.
8. Token Ring anahtarları:Token halka ağ topolojisini destekler ve ağdaki veri erişimi için belirleyici bir yöntem sağlar.
9Güvenlik geçidi:Ağı koruyan veri trafiği için güvenlik geçidi olarak çalışır.
10 Multimedia geçidi:Multimedya hizmetlerinin ağda entegre edilmesini gerçekleştirir ve çeşitli veri türlerinin iletilmesini destekler.


4 RJ45 bağlantısı veri sayfası:

LPJ48153AENL.pdf
