Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: HMU2103NL / HMU2103NLT
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
PN: |
HMU2103NL / HMU2103NLT |
Bağlantı noktası: |
Tek |
POE: |
olmadan |
Montaj: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Parça numarası: |
BMS Transformatör / Şok Bobini |
PN: |
HMU2103NL / HMU2103NLT |
Bağlantı noktası: |
Tek |
POE: |
olmadan |
Montaj: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Parça numarası: |
BMS Transformatör / Şok Bobini |

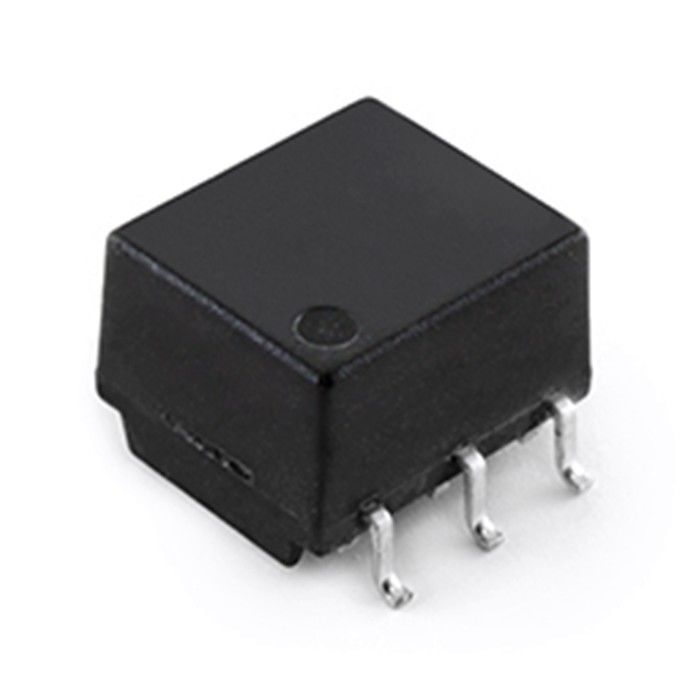

| BMS Transformatör, 2-Ch, 1000 V, + 125 ° C, AEC-Q200 Uyumlu, SMT, Rohs | |
| Darbe Parça Numarası | HMU2102NL / HMU2102NLT |
| Parça Durumu | Aktif |
| Qualitication | AEC-Q200'ye göre |
| Uygulamaya Lan | BMS Transformatör / Şok Bobini |
| İnşaat | Çerçeveyi Aç |
| İzolasyon gerilimi | 30 Saniyede 4300 VDC |
| Kanal Sayısı | 2 |
| paket | SMT |
| Yalıtım direnci | Minimum 400 Megaohms |
| Çalışma gerilimi | 15 Yıllık 1000 VDC |
| İndüktans | 150µH Min, 370µH Max |
| Rohs Uyumlu | EVET-RoHS-6 |
| Çalışma sıcaklığı | - 40 ℃ TO + 125 ℃ |
| Depolama sıcaklığı | - 50 ℃ TO + 125 ℃ |
| Paket Yüksekliği (İnç) | 0.192 |
| Paket Yüksekliği (mm) | 4.88 |
| Paket Uzunluğu (İnç) | 0.583 |
| Paket Uzunluğu (mm) | 14.81 |
| Paket Genişliği (İnç) | 0.579 |
| Paket Genişliği (mm) | 14.7 |
| Dönüş oranı | % 1.00 + 2 |
| Polarite | Şematik başına |
Lan Transformatör Modülleri
Kablolu LAN'lar, dikdörtgen atımların iletimi için atım transformatörlerine ihtiyaç duyar. Konvansiyonel transformatörler gibi, puls transformatörleri de birincil ve ikincil sargılı bir çekirdekten oluşur. Galvanik ayırma, hassas IC'leri ve ağa bağlı cihazları hatta DC önyargıdan korumaya hizmet eder.
Fourier dönüşümünden kaynaklanan birçok farklı frekans bileşeni içeren darbe dalgalarını iletmeleri gerektiği için, çekirdeklerinin düşük kayıplara sahip olması ve geniş bir frekans aralığında darbe dalga biçimi bozulmalarını önlemesi gerekir. Bu talepleri karşılamak için LINK-PP, yüksek performanslı LAN pals transformatörleri geliştirmiştir.
Ortak mod gürültüsünün girişini veya çıkışını bastırmak için, LAN darbe transformatörleri normalde bir darbe transformatör modülü oluşturmak için ortak mod bobinleriyle birleştirilir.
Bu modül sırayla, bir konektör modülü oluşturmak için RJ-45 konektörüne gömülüdür (Şekil 1). Bu nedenle, standart RJ-45 konektörlerde kullanım için LAN darbeli transformatörlerin de çok kompakt olmaları gerekir.
Müşterilerimiz :
• Teksas Aletleri
LINK-PP, TI'nin tercih edilen tedarikçisidir.
TI web sitesini ziyaret etmeye hoş geldiniz: http://www.ti.com/tool/beaglebk#0
BeagleBone Board üzerindeki "LINK-PP" logomuza bakacaksınız.
• Intel
LINK-PP Intel'in tercih edilen tedarikçisidir.
LINK-PP LPJG16314A4NL, MinnowBoard max Intel'de kullanılır.
SSS
S: Ne kadar teslimat süresi?
A: RJ45 / RJ11 Serisi: 12 ~ 20 gün
SFP Serisi: 25 ~ 30 Gün USB Serisi: 7 ~ 15 gün
Bağlayıcı: 7 ~ 15 gün
S: Nasıl teklif alabilirim?
C: Ayrıntı gereksinimlerinizi biliyorsanız, doğru öğeyi önermemizde bize yardımcı olur
(trafo veya korumasız, trafolu veya korumasız, ledli veya ikili ledli port sayısı).
Çizim ve teklif buna göre gönderilecektir. Tabii ki, çiziminiz bizde en iyisidir.
S: Örnek alabilir miyim?
A: değerlendirme için örnekler vardır.
S: OEM ve ODM mevcut mu?
A: OEM ve ODM açıktır.
