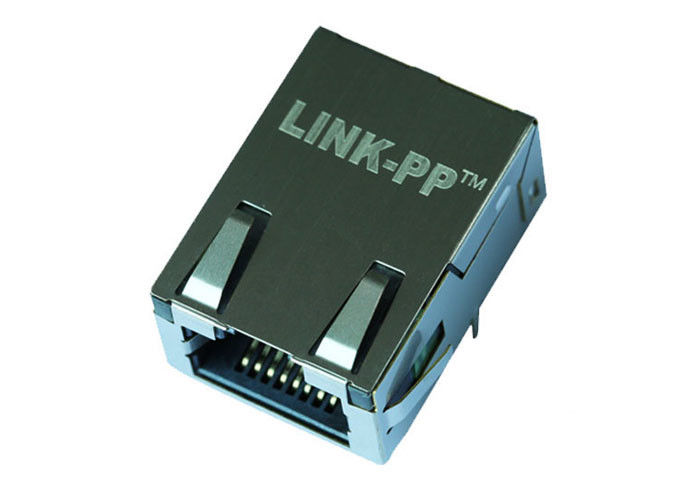

J1L-0103NL Düşük Profilli RJ45 PCB Jack Tab-up 10/100/1000 Magnetics

J1L-0103NL Low-Profile RJ45 PCB Jack Tab-up 10/100/1000 Magnetics
J1L-0103NL Low-Profile RJ45 PCB Jack Tab-up 10/100/1000 Magnetics J1L-0103NL Low-Profile RJ45 PCB Jack Tab-up 10/100/1000 Magnetics

Büyük resim :  J1L-0103NL Düşük Profilli RJ45 PCB Jack Tab-up 10/100/1000 Magnetics

Ürün ayrıntıları:

Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO 9001,ISO 14001,UL,SGS,REACH168
Model numarası: J1L-0103NL

Ödeme & teslimat koşulları:

Min sipariş miktarı: 200/500/1200
Fiyat: Supportive
Ambalaj bilgileri: 60pcs / tepsi veya Reel Paketi
Teslim süresi: Stok veya 4-5 hafta
Ödeme koşulları: TT, Paypa, Batı Birliği
Yetenek temini: 2800K-PCS / Ay
Detaylı ürün tanımı
Parça numarası: J1L-0103NL Bağlayıcı türü: Gigabit düşük profil
Uygulamalar: 10/100/1000 Lan Montaj tipi: Delikten
Oryantasyon: 90 ~ Açısı (Sağ) Iptal: Lehim
Koruyucu: Korumalı, EMI Parmak Dosya: PDF / 3D / ISG / Stp / Adım / Veri Sayfası
Vurgulamak:

ultra low profile jack

,

low profile rj45 connector

J1L-0103NL Düşük Profilli RJ45 PCB Jack Tab-up 10/100/1000 Magnetics

PARÇA NUMARASI J1L-0103NL
İLETİŞİM YETİŞTİRME ALANI ALTIN ​​50 U ''
MANDAL YUKARI
Led seçeneği YEŞİL YEŞİL
PORÇ SAYISI 1X1
PAKETİ THT
Paket yüksekliği mm 11,300
Paket uzunluğu mm 26,060
Paket genişliği mm 17,580
PCB MONTAJ AÇISI YAN GİRİŞ
POE DEĞERLENDİRMESİ OLMAYAN POE
Rohs uyumlu EVET-RoHS-6
HIZ 1000BASE-
SICAKLIK 0 ila 70
DÖNÜŞ ORANI 1: 1

Açıklamaları

Mag45 - Entegre Manyetikli RJ45

Model Tasarımı: 【J1L-0103NL】

1 J1L-0103NL Düşük Profilli TE Magjack
Profile Düşük Profil Rj45 fiş J1L-0103NL
♦ 1000Base-T Manyetikli Rj45
Profile Düşük Profilli Rj45 PCB
Profile Düşük Profil Rj45 10/100/1000 Manyetikli
Profile düşük profilli Rj45 konektörü

İnterface Ağ arabirim kartı uygulaması için tasarlanmıştır.
EE IEEE802.3u gereksinimini karşılamak üzere tasarlanmıştır.
IC LAN ICmanufacturers tarafından kullanılan tüm dönüş oranlarında mevcuttur.
Additional Ek EMIreduction için birincil merkez kılavuzları.
PCB PCB üzerine yerleştirmek ve yönlendirmek için en basit manyetik bileşen.
Space PCB alanını en aza indirmeyi sağlar.

♦ Seri Üretim Modeli: 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED isteğe bağlı; EMI-parmak İsteğe bağlı.


Açıklama

1840718-8 Düşük Profilli TE Magjack Rj45 PCB Gigabit Tab-up 10/100/1000 Magnetics
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Bağlayıcı
2) Kriko Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)
2. Mekanik Eklenti:
1) Kriko Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Fesih İle İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Vücut İlgili Özellikler:
1) Port Konfigürasyonu = Tek / Çok
2) EMI Parmakları - Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzeye Montaj
7. Konut İlgili Özellikler:
1) Konektör Stili = Kriko
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C kabiliyetine sahip dalga lehimi,
260 ° C kabiliyetine sahip dalga lehim, 265 ° C kabiliyetine sahip dalga lehim
Yeniden Lehimleme İsteğe Bağlı;
3) RoHS / ELV Uyum Tarihi: Her zaman RoHS uyumluydu
9. Kimlik İşaretlemesi:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Renk (Konum # 2) = Yeşil - 250 ohm direnç
10. Kullanım Şartları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN Veya Dahası

Ethernet Uygulamaları

ADSL modemler, Anakart Üzerinde LAN gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateway kurulumu, Sınır Geçidi Protokolü, hızlı ethernet switch gibi ağ ve haberleşme cihazları .

avantaj
1840718-8 Düşük Profilli TE Magjack
18 yıllık üretim tecrübesi,
2600 personel
% 100 test
Esnek teslimat süresi

Ünlü müşteri


Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için Tasarım .......


Ems bileşenleri kaynak

Dahili Esnek PCB Montajı; Sert-Esnek PCB Düzeneği; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Üzerindeki Talaş; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Montajından; Yüzey Montaj Grubu; Sistem montajı; Baskılı Devre Kartı Tertibatı

• Teksas Aletleri

LINK-PP, TI'nin tercih edilen tedarikçisidir. TI web sitesini ziyaret etmeye hoş geldiniz, BeagleBone Board üzerindeki "LINK-PP" logomuza bakacaksınız.

J8064D668ANL 1X6 8p8c RJ45 Bağlayıcı, 10/100 Base-T Entegre Manyetikli
