Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO

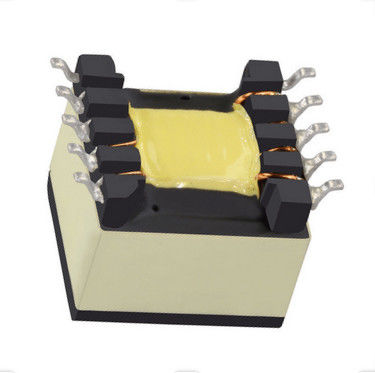

Model numarası: POE51Q-48ED
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Özellikler: |
POE51Q-48ED |
güç: |
51W |
0A'da endüktans: |
22,2@±%10 |
Hata payı: |
% 10 |
isat: |
4.7A |
Kaçak Endüktans max: |
0.1µH |
İzolasyon gerilimi: |
48 V, 0,97 A |
İkincil çıktı: |
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri |
yaşam döngüsü: |
20 yıldan fazla |
Özellikler: |
POE51Q-48ED |
güç: |
51W |
0A'da endüktans: |
22,2@±%10 |
Hata payı: |
% 10 |
isat: |
4.7A |
Kaçak Endüktans max: |
0.1µH |
İzolasyon gerilimi: |
48 V, 0,97 A |
İkincil çıktı: |
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri |
yaşam döngüsü: |
20 yıldan fazla |
| Özellikler | Güç (W) | 0A'da endüktans(µH) | Hata payı(%) | isat(A) | DCR maks. (mΩ) | ||
| Pri | sn | yardımcı | |||||
| POE51Q-48ED | 51 | 22,2@±%10 | 10 | 4.7 | 34 | 266 | 85 |
| sızıntı İndüktans maksimum (µH) |
Dönüş oranı | İzolasyon Voltaj (Vrms) |
İkincil Çıktı (V, A) |
| Pri : Sn : Aux | |||
| 0.1 | 1:02:01 | 1500 | 48 V, 0,97 A |
• 51 W'a kadar Flyback DC/DC PoE PD güç dönüştürücüler için geliştirildi
• Yaklaşan IEEE802.3bt standardını karşılayacak şekilde tasarlanmıştır ve 36 – 57 V girişle çalışır
• 1500 Vrms, birincil ve yardımcı ile ikincil arasında bir dakikalık izolasyon (hipot).
• Akıllı Bina ve IoT dahil olmak üzere yüksek güçlü PoE uygulamaları için mükemmel çözüm
• AEC-Q200 Derece 1 (–40°C ila +125°C)
Çekirdek malzeme ferrit
ÇevreRoHS uyumlu, halojen içermez
sonlandırmalarFos bronz üzerine kalay-gümüş-bakır üzeri kalay üzeri nikel
Ağırlık 6.5 – 8 gr
Ortam sıcaklığı–40°C ila +125°C
Maksimum parça sıcaklığı+165 °C (Ortam + sıcaklık artışı)
Depolama sıcaklığı Bileşen: –40°C ila +165°C
Bant ve makara paketleme: –40°C ila +80°C
Lehimleme ısısına karşı direnç +260°C'de maksimum üç 40 saniyelik yeniden akış, çevrimler arasında parçalar oda sıcaklığına soğutulur
Nem Hassasiyet Seviyesi (MSL) 1 (<30°C / %85 bağıl nemde sınırsız zemin ömrü)
Zamandaki Arızalar (FIT) / Arızalar Arasındaki Ortalama Süre (MTBF)
Telcordia SR-332'ye göre hesaplanan milyar saat başına 38 / 26.315.789 saat
1. Ambalaj: D= 13" makineye hazır makara.EIA-481 kabartmalı plastik bant (tam makara başına 150 parça).
Tam makaradan daha az miktarlar mevcuttur: bant halinde (makineye hazır değil) veya lider ve treyler ile (25 $ ücret).
2. Endüktans birincil içindir, 250 kHz, 0,5 Vrms, 0 Adc'de ölçülür.
3. Sızıntı endüktansı, ikincil ve yardımcı sargıların kısa devre yaptığı birincil içindir.
4. 25°C'de, akımsız değerinden <%15 (POExx51Q) ve <%15 (POExx40Q) endüktans düşüşüne neden olan DC akımı.
5.Çıkış ikincil içindir.Yardımcı sargının çıkışı 12 V, 30 mA'dır.
6.25°C'de elektriksel özellikler.Lehimlemeden önce Doc 362 "Lehimleme Yüzeyine Montaj Bileşenleri" bölümüne bakın.
