Ev > Ürünler > POE LAN Trafosu > POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler

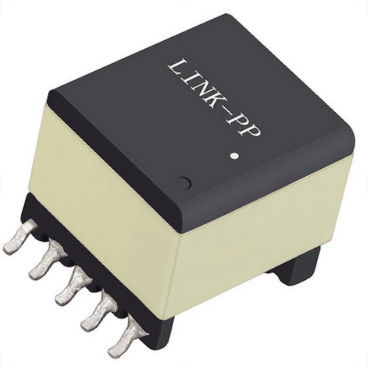

POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: POE22PR-50ED

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$3.2

Ambalaj bilgileri: T&R

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

Daha Yüksek Güç Çıkışlı Flyback Transformatörleri

,

Flyback Transformatörleri POE22PR-50ED

,

AEC-Q200 Grade 1 Flyback Transformatörleri

Özellikler:
POE22PR-50ED
güç:
22W
0A'da endüktans:
21
Hata payı:
% 10
isat:
6.2A
Kaçak Endüktans max:
0.16µH
İzolasyon gerilimi:
5,0 V, 2,2 A
İkincil çıktı:
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri
yaşam döngüsü:
20 yıldan fazla
Özellikler:
POE22PR-50ED
güç:
22W
0A'da endüktans:
21
Hata payı:
% 10
isat:
6.2A
Kaçak Endüktans max:
0.16µH
İzolasyon gerilimi:
5,0 V, 2,2 A
İkincil çıktı:
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri
yaşam döngüsü:
20 yıldan fazla
POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler
POE21PR-33ED Flyback ve İleri Transformatörler

Özellikler Güç (W) 0A'da endüktans(µH) Hata payı(%) isat(A) DCR maks. (mΩ)
Pri Sec1 sn2 yardımcı
POE22PR-50ED 22 21 10 6.2 31 17 17 80



sızıntı
İndüktans
maksimum
(µH)
Dönüş oranı İzolasyon
Voltaj
(Vrms)
İkincil
Çıktı
(V, A)
Pri : Sec1 : Sec2: Yardımcı
0.16 1 : 0.333 : 0.333 : 0.750 1500 5,0 V, 2,2 A



• 72 Watt'a kadar PoE için Flyback ve Forward transformatörleri
• 9 – 57 V giriş ile çalışır (POE21, 22, 24, 33, 35 ve 38)
• 33 – 57 V giriş ile çalışır (POE23, 30, 36, 53, 70 ve 72)
• Bir dakikalık izolasyon (hipot): pri ve aux'dan her birine 1500Vrms
saniye;pri'den aux'a 500Vrms;İki ikincil arasında 500Vrms
• Çift çıkışlar, tek bir yüksek güç çıkışı olarak yapılandırılabilir
• AEC-Q200 Derece 1 (–40°C ila +125°C)



Çekirdek malzeme ferrit

ÇevreRoHS uyumlu, halojen içermez

sonlandırmalarFos bronz üzerine kalay-gümüş-bakır üzeri kalay üzeri nikel

Ağırlık 7,1 – 7,9 gr

Ortam sıcaklığı–40°C ila +125°C

Maksimum parça sıcaklığı+165 °C (Ortam + sıcaklık artışı)

Depolama sıcaklığı Bileşen: –40°C ila +165°C

Bant ve makara paketleme: –40°C ila +80°C

Lehimleme ısısına karşı direnç +260°C'de maksimum üç 40 saniyelik yeniden akış, çevrimler arasında parçalar oda sıcaklığına soğutulur

Nem Hassasiyet Seviyesi (MSL) 1 (<30°C / %85 bağıl nemde sınırsız zemin ömrü)

Zamandaki Arızalar (FIT) / Arızalar Arasındaki Ortalama Süre (MTBF)

Telcordia SR-332'ye göre hesaplanan milyar saat başına 38 / 26.315.789 saat



1. paketleme: D = 13" makineye hazır makara.EIA-481 kabartmalı plastik
bant (tam makara başına 150 parça).Miktarlar daha az
tam makara mevcut: bant halinde (makineye hazır değil) veya
lider ve römork ile (25 $ ücret).
2.Endüktans, 200 kHz, 0.1 Vrms, 0 Adc'de ölçülen birincil içindir.
3.Diğer tüm pinler ile 1 ve 3 pinleri arasında ölçülen kaçak endüktansı
pinler kısa devre yaptı.
4.Çıktı her ikincil içindir.Yardımcı sargının çıkışı 10 V, 50 mA'dır.
5.25°C'de 280 mT'ye ve 1-3 pinlerindeki dönüş sayısına göre.
6.25°C'de elektriksel özellikler.
Lehimlemeden önce Doc 362 "Lehimleme Yüzeyine Montaj Bileşenleri" bölümüne bakın.

POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler 0

POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler 1

POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler 2POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler 3POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler 4POE22PR-50ED Tek Yüksek Güç Çıkışlı İleri Geri Dönüşlü Transformatörler 5
