Ev > Ürünler > POE LAN Trafosu > POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz

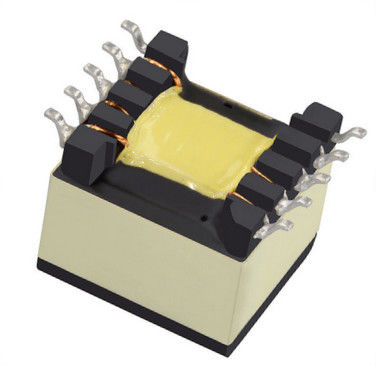

POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: POE24PR-12ED

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$3.2

Ambalaj bilgileri: T&R

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

Halojensiz Yüksek Frekanslı Güç Transformatörleri

,

Ferrit Çekirdekli Yüksek Frekanslı İzolasyon Trafosu

,

POE24PR-12ED Güç Transformatörleri

Özellikler:
POE24PR-12ED
güç:
24W
0A'da endüktans:
21
Hata payı:
% 10
isat:
6.3A
Kaçak Endüktans max:
0.15µH
İzolasyon gerilimi:
12 V, 1.0 A
İkincil çıktı:
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri
yaşam döngüsü:
20 yıldan fazla
Özellikler:
POE24PR-12ED
güç:
24W
0A'da endüktans:
21
Hata payı:
% 10
isat:
6.3A
Kaçak Endüktans max:
0.15µH
İzolasyon gerilimi:
12 V, 1.0 A
İkincil çıktı:
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri
yaşam döngüsü:
20 yıldan fazla
POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz
POE30PR-50ED Yüksek Frekanslı Transformatörler

Özellikler Güç (W) 0A'da endüktans(µH) Hata payı(%) isat(A) DCR maks. (mΩ)
Pri Sec1 sn2 yardımcı
POE30PR-50ED 24 21 10 6.3 31 52 52 72



sızıntı
İndüktans
maksimum
(µH)
Dönüş oranı İzolasyon
Voltaj
(Vrms)
İkincil
Çıktı
(V, A)
Pri : Sec1 : Sec2: Yardımcı
0.15 1 : 0.750 : 0.750 : 0.667 1500 12 V, 1.0 A



• 72 Watt'a kadar PoE için Flyback ve Forward transformatörleri
• 9 – 57 V giriş ile çalışır (POE21, 22, 24, 33, 35 ve 38)
• 33 – 57 V giriş ile çalışır (POE23, 30, 36, 53, 70 ve 72)
• Bir dakikalık izolasyon (hipot): pri ve aux'dan her birine 1500Vrms
saniye;pri'den aux'a 500Vrms;İki ikincil arasında 500Vrms
• Çift çıkışlar, tek bir yüksek güç çıkışı olarak yapılandırılabilir
• AEC-Q200 Derece 1 (–40°C ila +125°C)



Çekirdek malzeme ferrit

ÇevreRoHS uyumlu, halojen içermez

sonlandırmalarFos bronz üzerine kalay-gümüş-bakır üzeri kalay üzeri nikel

Ağırlık 7,1 – 7,9 gr

Ortam sıcaklığı–40°C ila +125°C

Maksimum parça sıcaklığı+165 °C (Ortam + sıcaklık artışı)

Depolama sıcaklığı Bileşen: –40°C ila +165°C

Bant ve makara paketleme: –40°C ila +80°C

Lehimleme ısısına karşı direnç +260°C'de maksimum üç 40 saniyelik yeniden akış, çevrimler arasında parçalar oda sıcaklığına soğutulur

Nem Hassasiyet Seviyesi (MSL) 1 (<30°C / %85 bağıl nemde sınırsız zemin ömrü)

Zamandaki Arızalar (FIT) / Arızalar Arasındaki Ortalama Süre (MTBF)

Telcordia SR-332'ye göre hesaplanan milyar saat başına 38 / 26.315.789 saat



1. paketleme: D = 13" makineye hazır makara.EIA-481 kabartmalı plastik
bant (tam makara başına 150 parça).Miktarlar daha az
tam makara mevcut: bant halinde (makineye hazır değil) veya
lider ve römork ile (25 $ ücret).
2.Endüktans, 200 kHz, 0.1 Vrms, 0 Adc'de ölçülen birincil içindir.
3.Diğer tüm pinler ile 1 ve 3 pinleri arasında ölçülen kaçak endüktansı
pinler kısa devre yaptı.
4.Çıktı her ikincil içindir.Yardımcı sargının çıkışı 10 V, 50 mA'dır.
5.25°C'de 280 mT'ye ve 1-3 pinlerindeki dönüş sayısına göre.
6.25°C'de elektriksel özellikler.
Lehimlemeden önce Doc 362 "Lehimleme Yüzeyine Montaj Bileşenleri" bölümüne bakın.

POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz 0

POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz 1
Geri dönüş transformatörleri tehlikeli midir?


(Düşük) frekans ve (yüksek) akım kullanılabilirliği sayesinde MOT'lar,her durumda, son derece tehlikeli... Bununla birlikte, potansiyel şok, hatta elektrik çarpması, geri tepme tehlikeleri (LOPT noktasındaki durum) devre dışı bırakılmamalıdır - özellikle rezonans ve/veya akım modu sürücülerinin kullanıldığı durumlarda!

POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz 2POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz 3POE24PR-12ED Yüksek Frekanslı Güç Transformatörleri Halojensiz 4

LINK-PP ULUSLARARASI TEKNOLOJİ A.Ş., SINIRLI
sertifikalı manyetik telekom ve ağ bileşenlerinin uzmanlaşmış bir üreticisidir.
ISO9001:2000 ,ROSH,REACH, CE ve UL ile gelişmiş üretim tesislerine ve testlere sahiptir.
Yurtdışından ithal edilen ekipmanlar.1997 yılında kurulan, şu anda yaklaşık 2000 personelimiz var.
Ayda 3000K bol üretim kapasitesi ile malları teslim edebiliyoruz.
kısa süre içinde. Ayrıca, manyetik için profesyonel eksiksiz bir çözüm sağlayabiliriz.
bileşenleri ve güçlü teknik desteği de içerir.Ürünlerimiz ağda yaygın olarak kullanılmaktadır.
ve HUB,PC kartı,Switch,Router,PC Anakartı,SDH,PDH,IP gibi iletişim ekipmanları
Telefon, xDSL modem.


Ana Ürünler
10/100/1000M/2.5G/5G/10G LAN darbe transformatörü ve filtresi
10/100/1000M/2.5G/5G/10G manyetik ile RJ45 konnektör
T1/E1,T3/DS3/E3/STS-1 arayüz hattı transformatörü
ISDN,HDSL,ADSL ve VDSL arayüz hat trafosu ve ayırıcı



POE21PR-33ED Flyback ve İleri Transformatörler
