Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H1197NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
model: |
H1197NL |
Kategori: |
Transformers Ses ve Sinyal |
Frekans aralığı: |
1 MHz - 100 MHz |
Uygulama: |
Ethernet Üzerinden Güç Manyetik Modülleri |
Sonlandırma Stili: |
SMD / SMT |
solasyon Gerilimi:: |
1.5kV |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
model: |
H1197NL |
Kategori: |
Transformers Ses ve Sinyal |
Frekans aralığı: |
1 MHz - 100 MHz |
Uygulama: |
Ethernet Üzerinden Güç Manyetik Modülleri |
Sonlandırma Stili: |
SMD / SMT |
solasyon Gerilimi:: |
1.5kV |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
| XFRM 1: 1 SMT | H1197NL Transformatörleri | H1197NLDatasheet / Fiyat / Çapraz | H1197NL Özellikleri |

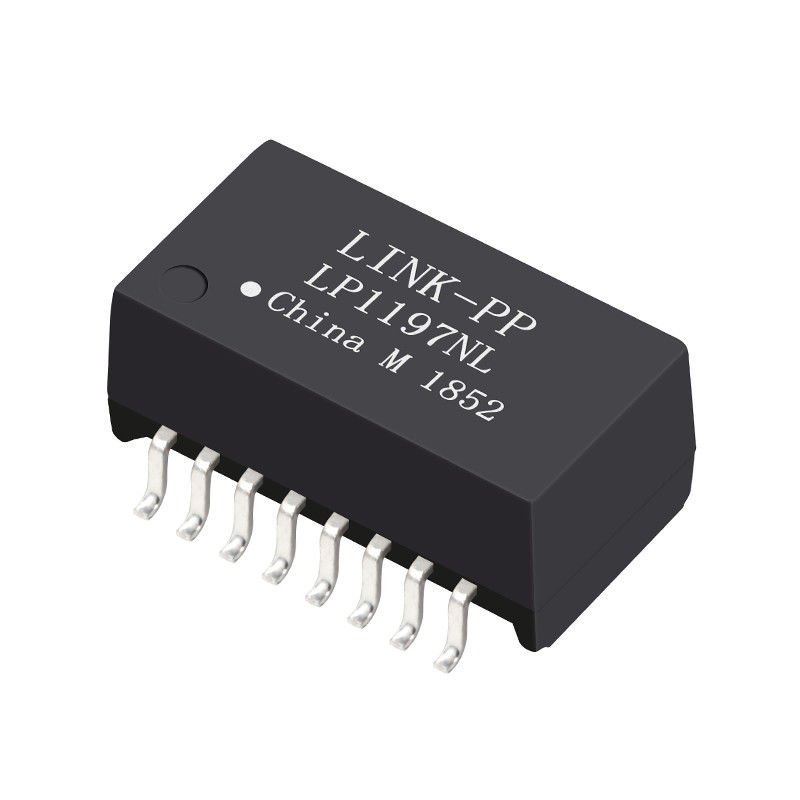

LP1197NL Eşdeğer Parça / Çapraz Uyumlu Özellikler
Elektrik Özellikleri @ 25 ℃
1. Ekleme Kaybı:
1-100MHz: -1.2dB Maks.
2. Geri Dönüş Kaybı:
1-30MHz: -16dB Min
40MHz: -14dB Min
50MHz: -13dB Min
60-80MHz: -12dB Min
3. Karşılıklı Konuşma:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
4. Ortak Mod Reddinden Farklı:
30MHz: -43dB Min
60MHz: -37dB Min
100Mhz: -33dB Min
5. İzolasyon Gerilimi: 1500Vrms
6. Çalışma Sıcaklığı: -40 ℃ ～ + 85 ℃.
NOTLAR:
Lan Manyetik Trafo / Lan trafo sayfası
Lan Ayrık Trafo Modülleri / Lan trafosu biz Rj45Lan 10/100 baset
trafo ethernet / Lan transformatörleri
SOHO (ADSL modemler), Ana Kartta LAN (LOM), hub ve Anahtarlar gibi uygulamaları desteklemek için tasarlanmıştır.
Çeşitli Dönüş Oranları ile.
RoHS "NL" tepe lehim derecesi 245 ℃.
| XFRM SIN 100D 1: 1 SMT H1197NL Transformatörler Ethernet Üzerinden Güç Manyetik Modülleri | ||||
|---|---|---|---|---|
| XF10B1Q1 | H1197NL | XFGIB1009 | XF35066B1 | XFATM8Q11A |
| XF10B1Q1A | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| XF10B1Q2 | XF20064B3 | XFGIB100B | XF3506T2 | XFATM8Q12A |
| XF10B1Q3 | XF20064B4 | XFGIB100C | XF3506T4 | XFATM8Q13 |
| XFVOIP-02 | H1197NL | XFGIB100HP | XF5100T4 | XFATM8Q13A |
| XFVOIP-03 | XF20064CS | H1197NL | XF5208Q1 | XFATM8Q14 |
| XFVOIP-03Q | XF20064CS1 | XFGIB100MA | XF5208Q2 | XFATM8Q14A |
| XFVOIP-04 | XF20064CS3 | XFGIB100 MB | XF5208Q3 | XFATM8Q14D |
| XFVOIP-05 | XF20064R | XFGIB100POL | XF5208Q4 | XFATM8Q15A |
| XFVOIP-05Q | XF20065A | XFGIB1011 | XF6611TX | XFATM8Q15C |
| XFVOIP-06 | XF20065B | H1197NL | XF6611TX1 | XFATM8Q16 |
| XFVOIP-07 | XF200667B | XFGIB1012POL | XF6611TX1B | XFATM8Q1IT |
| XFVOIP-07A | XF200667D | XFGIB1013 | XF6611TX1P | XFATM8Q2 |
| XFVOIP-08 | XF200668B | XFGIC100 | XF6611TX2 | XFATM8Q22 |
| XFVOIP-09 | XF200669B | XFGIC100POL | XF6611TX2B | XFATM8Q24 |
| XFVOIP5-STACK8-4 | XF20066B | H1197NL | XF6611TX2P | XFATM8Q25 |
| XF6001 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| XF6003 | XF6007 | XFGIF100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | XFGIH100 | XF6612TX | XF6612TX2P |
| XF6004 | XF6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| XF6005 | XFEPIG-01 | XFVOIP-01 | XF6612TX1B | XF6612TX3M |
| XF6005B | XFEPIG-02 | XFEPIG-03A | XF6612TX1P | XF6612TX4 |
