H2017NL / H2017NLT Lan Trafo PC Anakart 1500Vrms Ağ LP5018NL

Ürün Detayları

Menşe yeri: guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: H2017NLT / H2017NL

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$3.2

Ambalaj bilgileri: T&R

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

lan discrete transformer

,

network transformer

PN.1:
H2017NL
PN.2:
H2017NLT
Ethernet:
10/100 hızlı
POE:
350mA
Bağlantı noktası:
4
Hipot:
1500V
Archivi Disponibili:
PDF / 3D / ISG / Stp / Adım / Veri Sayfası
PN.1:
H2017NL
PN.2:
H2017NLT
Ethernet:
10/100 hızlı
POE:
350mA
Bağlantı noktası:
4
Hipot:
1500V
Archivi Disponibili:
PDF / 3D / ISG / Stp / Adım / Veri Sayfası
H2017NL / H2017NLT Lan Trafo PC Anakart 1500Vrms Ağ LP5018NL
H2017NL / H2017NLT PC Anakart Lan Trafo 1500Vrms Ağ LP5018NL

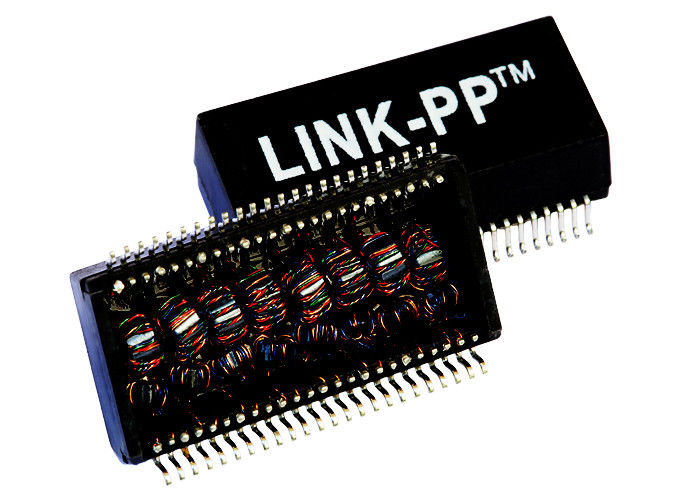

1.Quad Liman Lan Trafo

2.Soli Yapı: Toroidal

3.100base-t trafo

4. SDD, 48 iğneler

5. RoHS tepe reflow sıcaklık derecesi 245 ° C °°
6. IEEE 802.3af / ANSI X3.263 uyumlu performans
7. IP telefon veya anahtar uygulamaları için tasarlandı

Uygulama LAN ETHERNET (PoE & NON PoE)
AutomDX EVET
Yorum Yap RoHS Uyumlu LP5018NL
Yapılandırma RX T, C
Yapılandırma TX T, C
İnşaat AKTARIM KALIP
Port Başına Çekirdek 4
Port Sayısı DÖRTLÜ
PCB Hiçbir pc
paket SMT
Paket Yüksekliği (İnç) 0.285 veya başka
Paket Yüksekliği (mm) 7.24 veya başka
Paket Uzunluğu (İnç) 1.094 veya başka
Paket Uzunluğu (mm) 27.81 veya başka
Paket Genişliği (İnç) 0.60 veya başka
Paket genişliği (mm) 15.24 veya başka
RoHS Uyumlu EVET-RoHS-6
hız 10 / 100BASETX
Sıcaklık 0 ila 70
RX oranı döner 1CT: 1CT
Oran TX çevirir 1CT: 1CT
Ana P / N LP5018NL, vb

Elektriksel Özellikler (25)

1. Ratio50KHz, 0.5V döner

Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%

2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:

Çip tarafı: 350uH Min

3. Ekleme Kaybı1-100MHz: -1.4dB Maks

4. Geri Dönüş Kaybı

1-30MHz: -16dB Min

40 MHz: -14.4dB Dak

50 MHz: -13.1dB Min

60-80MHz: -12dB Min

100 MHz: -10dB Dak

5. Ortak Mod Reddetme Farkı:

30 MHz: -45dB Dak

60 MHz: -40dB Dak

100 MHz: -35dB Dak

6. Crosstalk

30 MHz: -40dB Dak

60 MHz: -35dB Dak

100 MHz: -30dB Dak

7. Hi-Pot: 1500Vrms Min




Uygulamalar:

HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır

H2017NL / H2017NLT PC Anakart Lan Trafo 1500Vrms Ağ LP5018NL
H1187NL H1187NLT H2008NL H2008NLT
H1197NL H1197NLT H2009NL H2009NLT
H2019NL H2019NLT H2014NL H2014NLT
H2005ANL H2005ANLT H2017NL H2017NLT
H2006ANL H2006ANLT HX2019NL HX2019NLT
