H5014NL Gigabit Lan Izolasyon Trafo Filtre Manyetik LP5014NL

Ürün Detayları

Menşe yeri: guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: H5014NL

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$3.2

Ambalaj bilgileri: T&R

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

ethernet izolasyon trafosu

,

lan discrete transformer

Parça numarası:
H5014NL
Hız:
Gigabit
Bağlantı noktası sayısı:
Çift
Uygulama:
Lan Ethernet
Paket:
SMD
Sıcaklık:
-40 için + 85℃
Archivi Disponibili:
PDF / 3D / ISG / Stp / Adım / Veri Sayfası
Parça numarası:
H5014NL
Hız:
Gigabit
Bağlantı noktası sayısı:
Çift
Uygulama:
Lan Ethernet
Paket:
SMD
Sıcaklık:
-40 için + 85℃
Archivi Disponibili:
PDF / 3D / ISG / Stp / Adım / Veri Sayfası

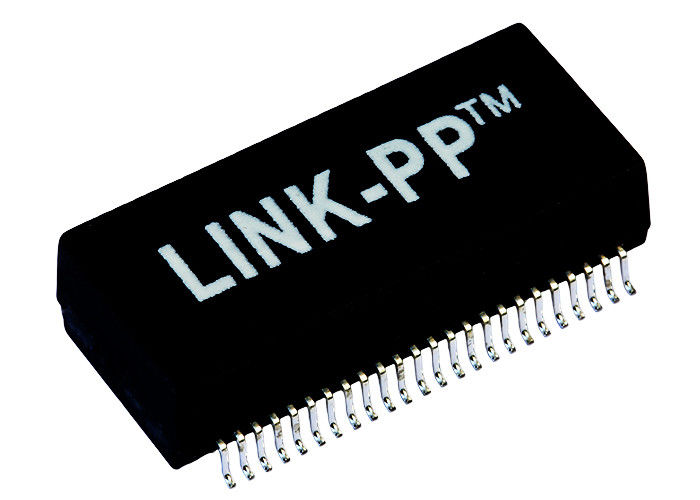

H5014NL Gigabit Lan Izolasyon Trafo Filtre Manyetik LP5014NL
H5014NL Gigabit İzole Lan Trafo / Filtre Manyetik Modülü LP5014NL

Hızlı Ayrıntılar

1. Tek Liman Lan Trafo

2.Soli Yapı: Toroidal

3.100base-t trafo

4.SMD, 24 pim
10/100 / 1000BASE-TX 48 Pinli Çift Bağlantı Noktası Lan Trafo

Açıklama:

Çift Bağlantı Noktalı Gigabit Ethernet Manyetik Transformatörler

Uygulama LAN ETHERNET (NON PoE)
AutomDX EVET
Yorum Yap RoHS Uyumlu LP5014NL
Yapılandırma RX T, C
Yapılandırma TX T, C
İnşaat AKTARIM KALIP
Port Başına Çekirdek 4
Port Sayısı Çift
PCB Hiçbir pc
paket SMT
Paket Yüksekliği (İnç) 0.225 veya başka
Paket Yüksekliği (mm) 5.715 veya başka
Paket Uzunluğu (İnç) 1.12 veya başka
Paket Uzunluğu (mm) 28.448 veya başka
Paket Genişliği (İnç) 0.63 veya başka
Paket genişliği (mm) 16.002 veya başka
RoHS Uyumlu EVET-RoHS-6
hız 10/100/1000 BASE TX
Sıcaklık -40 ila + 85 ℃
RX oranı döner 1CT: 1CT
Oran TX çevirir 1CT: 1CT
Ana P / N LP5014NL, vb

Elektriksel Özellikler (25):

1. Ratio50KHz, 0.5V döner

Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%

2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:

Çip tarafı: 350uH Min

3. Ekleme Kaybı1-100MHz: -1.4dB Maks

4. Dönüş Kaybı1-30MHz: -16dB Min

40 MHz: -14.4dB Dak

50 MHz: -13.1dB Min

60-80MHz: -12dB Min

100 MHz: -10dB Dak

5. Ortak Mod Reddetme Farkı:

30 MHz: -45dB Dak

60 MHz: -40dB Dak

100 MHz: -35dB Dak

6. Crosstalk30MHz: -40dB Min

60 MHz: -35dB Dak

100 MHz: -30dB Dak

7. Hi-Pot: 1500Vrms Min

Uygulamalar:

HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır

Profesyonel Sertifika:
• ISO 9001: 2008
• UL Sertifikası
• Cetitifaction ulaşmak
•RoHS Uyumluluğu
• Aktif Çevre Politikası

Lan Ürün Kılavuzu Sunucular:

● Katmanlı zemin düzlemleri tavsiye edilir. Mümkünse, rota konnektörü / ayrık modül topraklama pinleri şasiye / analog zemine.

● Sinyal izlerini PHY'den konektör / ayrık modüle olabildiğince kısa tutun. İzler 3-4 inç'i aşarsa, hat empedans dengesizliğine çok dikkat edin.

● Kablo tarafındaki CT'leri sonlandırmak için BST (75Ω dirençler ve yüksek voltaj kapağını şasi topraklamasına) kullanmak, en iyi EMI performansı için önerilir (çoğu konektör çözümlerinde bulunur).

● Daha fazla düzen için PHY üreticisinin uygulama notlarını takip edin.

H5014NL Gigabit İzole Lan Trafo / Filtre Manyetik Modülü LP5014NL
