Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJK7001AONL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.08-$1.79
Ambalaj bilgileri: 60pcs / tepsi veya Reel Paketi
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 2800K-PCS / Ay
PN: |
LPJK7001AONL |
TAB yönü: |
UP |
RoHS Uyumlu: |
Evet |
Ethernet: |
10/100 Base-T |
Örnek: |
KULLANILABİLİR |
Dosya: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
PN: |
LPJK7001AONL |
TAB yönü: |
UP |
RoHS Uyumlu: |
Evet |
Ethernet: |
10/100 Base-T |
Örnek: |
KULLANILABİLİR |
Dosya: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |

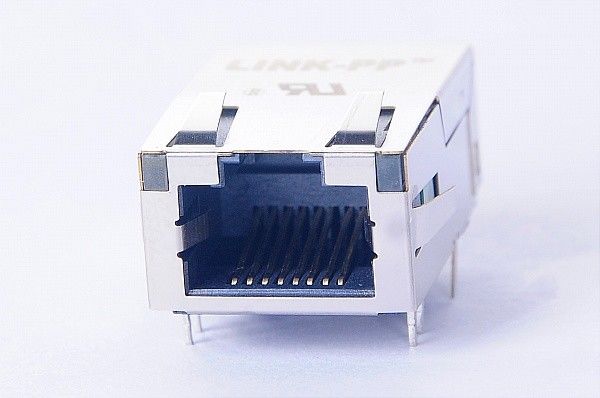

| 10/100 Base-T Entegre Manyetikler, Turuncu ve Yeşil / Sarı LED, Tab Yukarı, RoHS ile Tek Liman Düşük Profilli RJ45 Konnektör | |
| LINK-PP Parça Numarası | LPJK7001AONL |
| Uygulamaya Lan | ETHERNET (NoN PoE) |
| Temas Alan Kaplama | GOLD 6u "/ 15u" / 30u " |
| Port başına çekirdek | 4 |
| diyotlar | SAYI YOK |
| LED Seçeneği | Orange & Grren / SARI |
| mandal | SEKME |
| Port Sayısı | 1X1 |
| PCB | FR4'de |
| PCB Dağı Açısı | YAN GİRİŞ |
| PCB İstinat Sonrası | T POST |
| Paket Yüksekliği (mm) | 11.30 |
| Paket Uzunluğu (mm) | 24,04 |
| Paket genişliği (mm) | 16.85 |
| Pin türü | THT SOLDER |
| RoHS Uyumlu | YED-RoHS-5 SOLDER MUAFİYETİNDE LİDERLİ |
| Arama | EVET |
| Kalkan EMI Sekmeleri | İLE |
| hız | 10/100 BASE-T |
| Sıcaklık | 0 ila 70 ℃ |
| RX oranı döner | 1CT: 1CT |
| Oran TX çevirir | 1CT: 1CT |
Açıklama:
1X1 Tabaka 10/100 / 1000M düşük profilli RJ45 konektör, 1685x24.13X11.30mm, ledsiz.
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)
2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından
7. Konut İlgili Özellikler:
1) Konektör Stili = Jak
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim
260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu
9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç
10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
Rekabet avantajı:
16 yıllık üretim tecrübesi
1100 personel
% 100 test
Esnek teslimat süresi
Ana müşteri:
TEXAS GİRİŞLERİ SAMSUNG GE SONY CANNON FLEXTRONICS
LINK-PP , Texas Instruments, Samsung ve SONY'nin en büyük RJ45 tedarikçisidir. Texas Instruments'ın web sitesini ziyaret etmeye hoş geldiniz: http://www.ti.com/tool/beaglebk#0
Logomuza bakın: BeagleBone Black'de "LINK-PP" .
BeagleBone Black, ARM® Cortex ™ -A8 işlemci geliştiricileri ve hobileri için düşük maliyetli, açık kaynaklı, topluluk destekli bir geliştirme platformudur. Linux'u 10 saniyeden daha kısa bir sürede açın ve Sitara ™ AM335x ARM Cortex-A8 işlemci geliştirmeye sadece tek bir USB kablosuyla 5 dakikadan kısa bir sürede başlayın.
Üretim hattı:
TEST EKİPMANLARI:
1. ROHS Analizörü
2.EMI TEST
3.HIPOT TESTİ
5. Otomatik Trafo Test Cihazı
.
