JK0-0120NL RJ45 modüler Jack ile entegre manyetik Dönüştürücüler ve Tekrarlayıcı

Entegre Manyetik Dönüştürücüler ve Tekrarlayıcılar ile JK0-0120NL RJ45 Modüler Jak

Hızlı Ayrıntılar

1.10 / 100M Devre RJ45 tek portlu (1x1) konnektörlü entegre manyetik konektör.
2. delik
3.10 / 100/1000 Base-T
4.İletişim Alanı: Altın Flaş

MAG., TERS LATCH, LED isteğe bağlı, EMI-parmak İsteğe bağlı.

5.Model Tasarlama: 【JK0-0120NL】

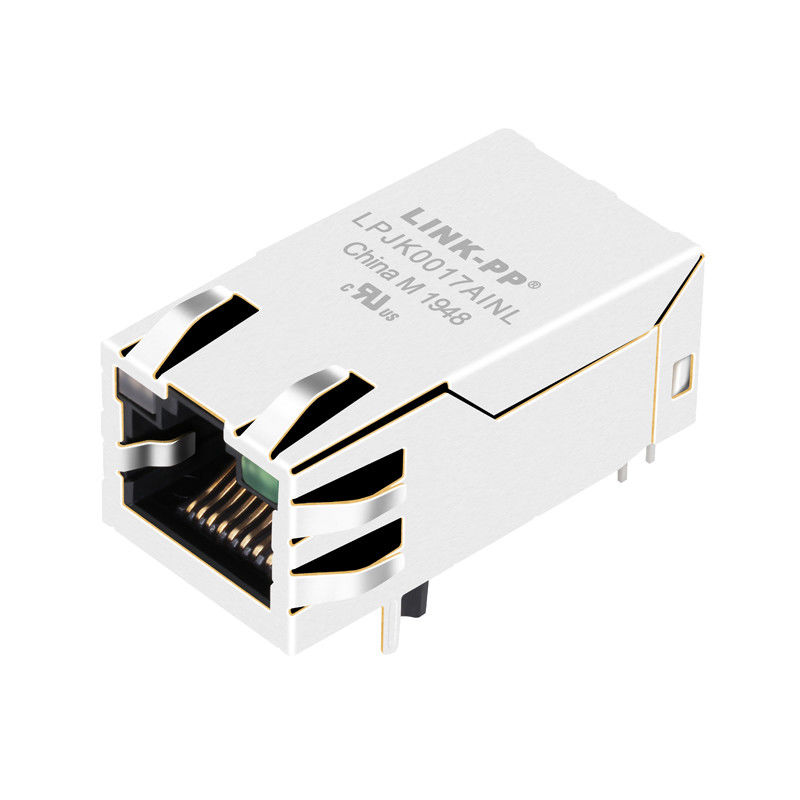

6.Seri Üretim Modeli: 【LPJK0017AINL】

Açıklama


1X1-rJ45 ledli / ledsiz, IEEE 802.3 af / at

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konnektör
2) Jak Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Ataçman:
1) Jak Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Fesih İlgili Özellikler:
1) EMI Parmağı - Alt = Yok
2) Fesih Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Bağlantı Noktası Yapılandırması = Tek / Çoklu
2) EMI Parmakları - Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Açık Delik / Yüzey Montajı

7. Konut ile ilgili Özellikler:
1) Bağlayıcı Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C'ye kadar dalga lehim,

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyum Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Pozisyon # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevre Koşulları = Ofis / Tesisler
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı Başvuruları

Ağ Arabirim Kartı (NIC) uygulamalarını, Anakart Üzerinden LAN (LOM) uygulamalarını ve PC uygulamalarını desteklemek üzere tasarlanmıştır.N-HUB, PC kartı, Anahtar, Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem gibi etworking ve iletişim ekipmanları,Çağrı Merkezi çözümleri, Karmaşık set üstü kutuları, VOIP ağ geçitleri kurulumu, Sınır Ağ Geçidi Protokolü, hızlı ethernet anahtarı ...

Rekabet avantajı

18 yıllık üretim tecrübesi,

2600 personel,

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF ....... için tasarım
