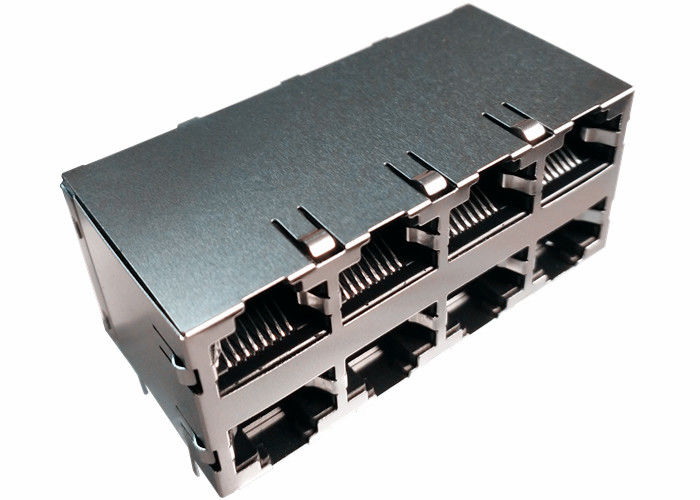

DA4T10304 Yığın RJ45 Konnektörler 2x4 Entegre Gigabit Ethernet Modüler Jack

DA4T10304 Yığılmış Rj45 Konnektörleri 2x4 Entegre Gigabit Ethernet Modüler Jakı

10/100/1000 Base-T RJ45 2x4 Entegre Manyetik Bağlayıcı

1. IEEE 802.3ab standartlarına uygun olarak sunulur.
2.RJ-45 konnektörü, transformatör / empedans direnci / yüksek voltaj kondansatörü ile entegre edilmiştir.
3. PCB kurulu alanını kurtarmak için RJ-45 konektörü ile aynı.
4. EMI performansını artırmak için azaltılmış EMI radyasyonu.
UTP-5 kablosu üzerinden 10/100/1000 BASE şanzıman için 5.Design.
ROHS gereksinimleri ile 6.Compliance.
Tasarım Modeli : 4 DA4T10304 】

Seri Üretim Modeli : 【LPJG47561CNL】

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama
1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 2x4

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Elektriksel Özellikler @ 25 ℃
1. Tutar Oranı:
PRI: SEC = 1CT: 1CT

2.OCL:
350uH MIN @ 100KHz, 100mV, 8mADC
3.Insertion kaybı:
1 ～ 100MHz: -1.0dB MAX
4. Dönüş Kaybı (dB MIN):
1 ～ 30MHz: -18 30 ～ 60MHz: -14
60 ° 80MHz: -12
5. Crosstalk (dB TYP):
1 ～ 30MHz: -40 30 ～ 60MHz: -35
60 ° 80MHz: -30
Ortak Mod Reddetme 6.Differ:
1 ～ 50MHz: -30dB TYP
50 ～ 150MHz: -20dB TYP
7.CMRR: 1 ～ 100MHz: -30dB MIN
8. İzolasyon: 1500Vrms MIN
9. Çalışma Sıcaklığı Aralığı: -40 ℃ ～ + 85 ℃.

NOTLAR

1. SOHO (ADSL) gibi uygulamayı desteklemek için tasarlanmıştır
modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar.
2. IEEE 802.3 şartnamesini belirler
3. Bağlayıcı Malzemeler:
Gövde: Termoplastik UL94V-0
İletişim / Kalkan: Bakır alaşımı
Kalkan kaplama: nikel
Temas kaplama: Altın 6 mikro-inç min.İletişim alanı.
4. lehim ucu sıcaklığı: 265 ℃ Max, 5 sn max.
