Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 000-7333-30R-LF1
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça Numarası: |
000-7333-30R-LF1 |
Transformatör tipi: |
DATACOM TRANSFORMATÖR |
Dönüş Oranı - Birincil:İkincil: |
1: 1 Verici, 1: 1 Alıcı |
Montaj tipi: |
Yüzey Montajı |
Boyut / Boyut: |
12,95 mm |
Yükseklik - Oturmalı (Maks): |
5,23 mmx7,11 mm |
Uygulama: |
10/100 BASE-T; 10/100 BAZ-T; AUTOMDIX OTOMATİK |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Parça Numarası: |
000-7333-30R-LF1 |
Transformatör tipi: |
DATACOM TRANSFORMATÖR |
Dönüş Oranı - Birincil:İkincil: |
1: 1 Verici, 1: 1 Alıcı |
Montaj tipi: |
Yüzey Montajı |
Boyut / Boyut: |
12,95 mm |
Yükseklik - Oturmalı (Maks): |
5,23 mmx7,11 mm |
Uygulama: |
10/100 BASE-T; 10/100 BAZ-T; AUTOMDIX OTOMATİK |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
| 000-7333-30R-LF1 | POE Transformatörü | 10/100Base-T Trafo | İzole Trafo |
1. 10/100Base-T Ethernet Üzerinden Güç Uygulamaları İçin Tasarım.
2. Düşük Profilli Yüzey Montajlı Ambalaj Tasarlanmış Yeniden Akış İşlemi (250°C pik).
3. 1000Base-T için IEEE 802ab taslak standartlarıyla uyumludur.
4. 4 Çift Kategori 5 UTP Kablosunu Destekler.
5. RoHS Parçası için G Sonekini Ekleyin.
6. Tasarım Parça Numarası: 【000-7333-30R-LF1】

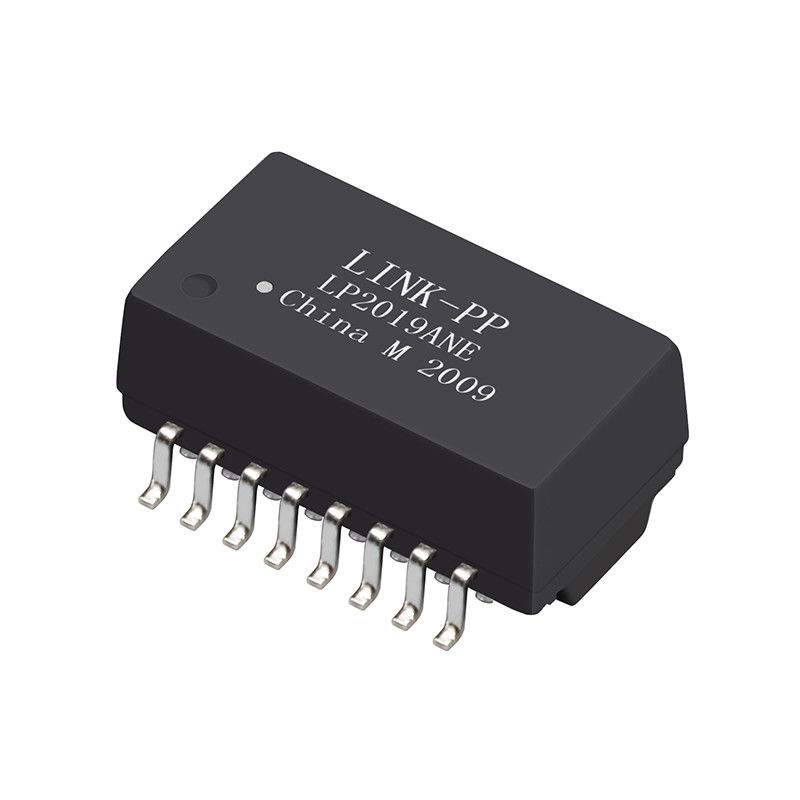

7. Seri Üretim Parça Numarası 【LP2019ANL】
000-7333-30R-LF1 POE Trafo 10/100Base-T Trafo Modülleri
1. Dönüş Oranı50KHz, 0,5V
Çip tarafı: Hat tarafı=1CT: 1CT+_2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. İade Kaybı1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Ortak Mod Reddi Farkı:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sn
Çip tarafından Çizgi tarafına
Terminal Kullanıcısı İçin Başvurular
ADSL modemler, Anakart üzerinde LAN gibi uygulamaları desteklemek için tasarlanmıştır.nHUB, PC kartı, Switch, Router, PC Anakartı, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları,Çağrı Merkezi çözümleri , Karmaşık set üstü kutuları , VOIP ağ geçitleri kurulumu, Sınır Ağ Geçidi Protokolü, hızlı ethernet anahtarı ...
Rekabet avantajı
18 yıllık üretim tecrübesi,
2600 personel,
%100 test
Esnek teslimat süresi
Ana müşteri
Ti , Intel , Samsung , Fluke , Jabil , Flextronics , Cypress, Freescale, EKF için tasarım .......
EMS Uygulaması
Dahili Esnek PCB Montajı;Sert-Esnek PCB Montajı;Mikroelektronik, Flip Chip;Mikroelektronik, Gemide Çip;Optoelektronik Montaj;RF / Kablosuz Montaj;Delik Montajı sayesinde;Yüzey Montaj Montajı;Sistem Montajı;Baskılı Devre Kartı Montajı
| 000-7333-30R-LF1 POE Trafo 10/100Base-T Trafo Modülleri | |||
|---|---|---|---|
| TD12-0756F | TD38-1505ALF | TG49-1205NM5RL | 749013011 |
| TD12-0756G | 000-7333-30R-LF1 | TG83-1205NM5RL | TG71-1205NSRL |
| TD12-1506F | TD71-1205ALF | TGSP-S125NM5RL | TG08-1205N1LF |
| TD12-1506G | TD72-1205ALF | TG36-1505NZRL | TG24-1205N1LF |
| TD12-2506F | TG02-1205NSRL | 749013011 | 749013011 |
| TD12-2506G | 000-7333-30R-LF1 | TG48-1505NZRL | TG27-1205N1LF |
| TG110-RP01NZRL | TG08-1205NSRL | TG75-1505NZRL | TG38-1205N1LF |
| TG110-RP03NZRL | TG10-1205NSRL | TG85-1505NZRL | TG42-1205N1LF |
| TG110-RPE9NZRL | TG15-1205NSRL | TG85-S002NZRL | TG48-1205N1LF |
| TG110-RP05NYRL | TG23-1505NSRL | TG93-1505NZRL | TG63-1205N1LF |
| TG110-RP10NYRL | TG37-1205NSRL | TG96-1505NZRL | TG64-1205N1LF |
| 749013011 | TG38-1205NSRL | TG97-1505NZRL | TG73-1205N1LF |
| TG08-1505N5LF | TG23-1505NZRL | TG98-1505NZRL | TG74-1205N1LF |
| TG23-1505N5LF | TG24-1505NZRL | 000-7333-30R-LF1 | TG80-1205N1LF |
| TG24-1505N5LF | TG26-1505NZRL | TGSP-S281NZRL | TG27-1505N5LF |
| TG26-1505N5LF | TG27-S004NZRL | TG08-1505NZRL | TG38-1505N5LF |
