Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: VP8019 HF / VP8019M HF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça Numarası: |
VP8019 HF / VP8019M HF |
Transformatör tipi: |
FE POE |
Dönüş oranı: |
1: 1 Verici, 1: 1 Alıcı |
Montaj tipi: |
Yüzey Montajı |
Boyut / Boyut: |
12,70 mm U x9,30 mm G |
Yükseklik - Oturmalı (Maks): |
6,2 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Parça Numarası: |
VP8019 HF / VP8019M HF |
Transformatör tipi: |
FE POE |
Dönüş oranı: |
1: 1 Verici, 1: 1 Alıcı |
Montaj tipi: |
Yüzey Montajı |
Boyut / Boyut: |
12,70 mm U x9,30 mm G |
Yükseklik - Oturmalı (Maks): |
6,2 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |

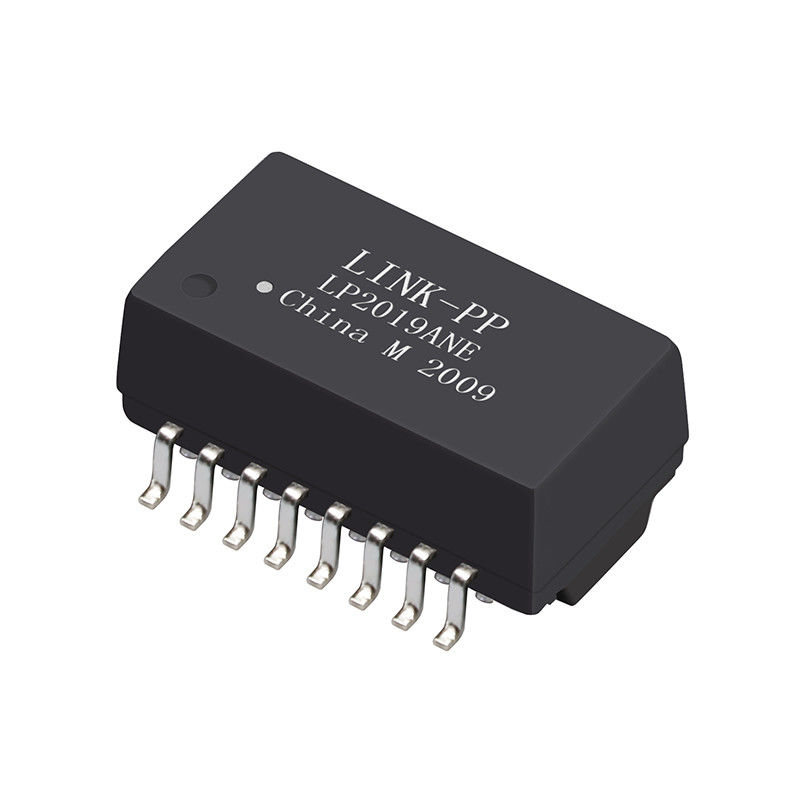

| VP8019 HF | VP8019M HF | POE Manyetikleri | 10/100 POE Transformatör |
IEEE 802.3af/ANSI X3.263 uyumlu performans.
350mA akım kapasitesi.
IP telefon veya geçiş uygulamaları için tasarlanmıştır.
Kompakt ayak izi.
RoHS ve Halojensiz gereksinimlerine uyun.
Çalışma sıcaklığı aralığı: -40°C ila +85℃.
Depolama sıcaklığı aralığı: -40℃ ila +85℃.
Elektriksel Özellikler @25℃
1. Dönüş Oranı:
TX=1CT:1CT RX=1CT:1CT
2. Ekleme Kaybı:
0.1-100MHz:-1.0dB MAKS
3. İade Kaybı:
0.1-30MHz:-18dB MIN
30-60MHz: -13dB DK
60-80MHz:-12dB MIN
4. Çapraz sap:
0.1-100MHz:-35dB DK
5. DCMR:
30MHz:-42dB DK
60MHz:-36dB DK
100MHz:-33dB DK
6.CMRR:
1-100MHz: -40dB TİPİ
7. Sol: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0.9 OHM MAKS
9. LK:
1-3(Tie:16+14):0.5uH MAX 100KHz 0.1V
6-8(Tie:11+9): 0.5uH MAX 100KHz 0.1V
10. Cw/w:
(1-3),(16-14):28pF MAX 100KHz 0.1V
(6-8),(11-9): 28pF MAX 100KHz 0.1V
11. İzolasyon Voltajı: 1500Vrms
12. Çalışma Sıcaklığı: -40℃～+85℃.
NOTLAR:
1. SOHO (ADSL modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar gibi uygulamaları desteklemek için tasarlanmıştır.
2. Ethernet Üzerinden Güç (PoE) Manyetikleri
3. PoE uygulamalarının mevcut kapasitesi: 350mA- 600mA.
4. Çeşitli Dönüş Oranları ile.
5. RoHS "NL" pik lehim derecesi 255±5℃.
| bağlantı noktası sayısı | Uygulamalar | Dönüş oranı | Ethernet üzerindeki güç |
| 1 | 10/100 FE | 1:1 | POE IEEE802.3af |
| Ambalajlama | Sekme Yönü | Montaj tipi | İletişim Bitir |
| makara, karton | -- | SMS | -- |
| Pin Numarası | ekranlama | İzolasyon Gerilimi | LED Rengi |
| 16 | -- | 1500V | --- |
| VP8019 HF POE Transformatör VP8019M HF 10/100 Base-TX IP Manyetikler Üzerinden Ses | |||
|---|---|---|---|
| 1-1840257-3 | 42410-6170 | VP8019 HF | S558-5999-AB-F |
| 1-1840257-4 | VP8019M HF | TG01-0456NSRL | S558-5999-M8-F |
| VP8019 HF | 42410-8312 | TG04-0406NSRL | S558-5999-P3-F |
| 1-1840257-6 | 42410-8506 | TG04-TDK1N1RL | S558-5999-Z5-F |
| 1-1840257-7 | VP8019M HF | TG05-2004NCRL | VP8019 HF |
| 1-1840257-8 | 42878-8506 | TG10G-RP02NJLF | SI-50152-F |
| 1-1840257-9 | VP8019M HF | TG110-6506NXRL | SI-52007-F |
| 2-1840257-1 | 43223-6110 | TG110-RPE17NV6RL | SI-53012 |
| 2-1840257-2 | 43223-6122 | TG110-S053P2RL | SI-53014 |
| 2-1840257-3 | 43223-6128 | TG110-S101N6RL | SI-53015 |
| 2-1840257-4 | VP8019M HF | TG111-E112NYRL | SI-53019 |
| VP8019 HF | 43223-8040 | TG111-HPE3NZRL | VP8019 HF |
| 2-1840257-6 | 43223-8140 | TG1G-E012NZRL | SI-55004-F |
