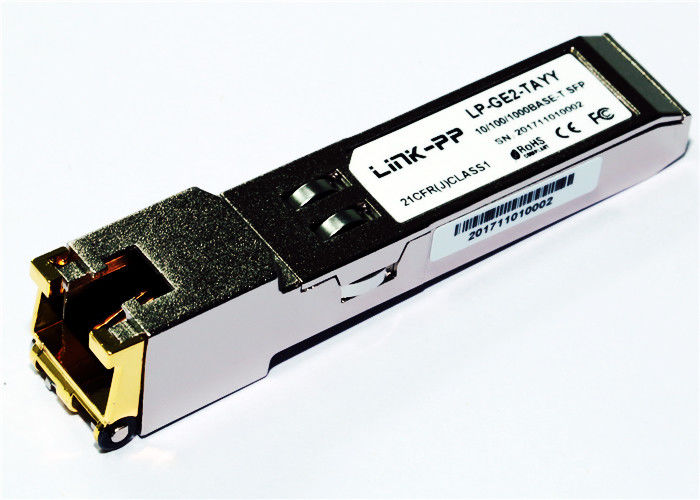

Rj45 Bakır SFP 10/100/1000 BASE-T SGMII -40 ° C ila + 85 ° C Endüstriyel Sıcaklık 1.25 Gigabit Ethernet

Özellikler:

-Çalışırken takılabilir SFP Ayakizi
EM Düşük EMI için Tam Metalik Muhafaza
Power Düşük Güç Tüketimi
 Kompakt RJ-45 Konnektör Komplesi
E EEPROM'da Ayrıntılı Ürün Bilgisi
3.3 + 3.3V Tek Güç Kaynağı
-2 telli Seri Veri Yoluyla Fiziksel Katman IC'ye Erişim
SGMII Arayüzü ile Ana Sistemlerde 10/100/1000 BASE-T Çalışması
S SFP MSA ile uyumlu
EE IEEE Std 802.3TM-2002 ile uyumlu
FC FCC 47 CFR Bölüm 15, Sınıf B ile uyumludur
Ro RoH ile uyumludur.
 Sıcaklık aralığı -40 ° C ila + 85 ° C

Uygulamalar:

Category Kategori 5 Kablo üzerinden 1.25 Gigabit Ethernet
Switch Anahtar / Güzergâh Bağlantısına Geç / Güzergah
Serv Dosya Sunucuları için Yüksek Hızlı G / Ç

SGMII arayüzü ile 10/100 / 1000Mbps, Tx_disable işlevi ile otomatik müzakere varsayılanını etkinleştirir, bağlantı göstergesi işlevi olarak Rx_LOS'u destekler, ekransız bükümlü çift (UTP) Kategori 5 Kablo, İletim
Mesafe 0,1Km, Sıcaklık -40 ～ 85 ℃

Açıklamaları:
Bakır SFP Alıcı-Vericisi 10/100 / 1000Base-T veya 1000Base-T sadece SFP Bakır Alıcı-Vericisi yüksek
Gigabit Ethernet ve 1000BASE-T standartlarıyla uyumlu performans, uygun maliyetli modül
100m'ye kadar 1000Mb / s veri hızını destekleyen IEEE 802. 3-2002 ve IEEE 802.3ab'de belirtilmiştir
bükümlü çift kategori 5 kabloya ulaşın.
Bakır SFP Alıcı-Vericisi, 5 seviyeli Darbe Genlikli1000 Mb / sn tam çift yönlü veri bağlantılarını destekler
Modülasyon (PAM) sinyalleri. Kablodaki dört çift, her bir çiftte 250Mb / sn'de sembol oranıyla kullanılır.
Bakır SFP Alıcı Verici, SFP MSA ile uyumlu standart seri numarası bilgileri sağlar.
2 kablolu seri CMOS EEPROM protokolü ile A0h adresi ile erişilebilir. Fiziksel ic olabilir
Ayrıca ACh adresindeki 2 kablolu seri veri yolu ile erişilebilir. PHY'nin adresi 1010110x'tir, burada x
R / W biti.

Notlar:
1. LP-GE2-TAXX otomatik müzakere kabiliyetleri SGMII olmadan saattir SGMII otomatik müzakere ile tüm yetenekleri tanıtmak ve 10/100 / 1000Mbps bakır, 10/100/1000 BASE-T işleminde master tercih eder. Saatsiz SGMII arayüzü. ve otomatik anlaşma tüm yeteneklerini duyurmak 10/100 / 1000Mbps
2. LP-GE1-TAXX otomatik müzakere kabiliyeti SERDES otomatik müzakere ile SERDES, sadece 1000BASE-T tam dubleks tercihli master ve 1000Mbps bakır (GBIC) için 1000BASE-X auto-neg reklamını. Bir tek,. SGMII'yi desteklemeyen bir SERDES ile, modül sadece 1000BASE-T'de çalışacaktır.
