Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: L22T001-3
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Fiyat: |
supportive |
Madde: |
L22T001-3 |
Ethernet: |
1000 Base-T |
Çapraz rf: |
L22T001-3 => LP5006ANL |
PIN: |
24 |
Dosyalar: |
PDF / Veri Sayfası / 3D / IGS / Adım / Stp |
Örnekleri: |
Mevcut 4 adet |
Bağlantı noktası: |
Tek |
Fiyat: |
supportive |
Madde: |
L22T001-3 |
Ethernet: |
1000 Base-T |
Çapraz rf: |
L22T001-3 => LP5006ANL |
PIN: |
24 |
Dosyalar: |
PDF / Veri Sayfası / 3D / IGS / Adım / Stp |
Örnekleri: |
Mevcut 4 adet |
Bağlantı noktası: |
Tek |

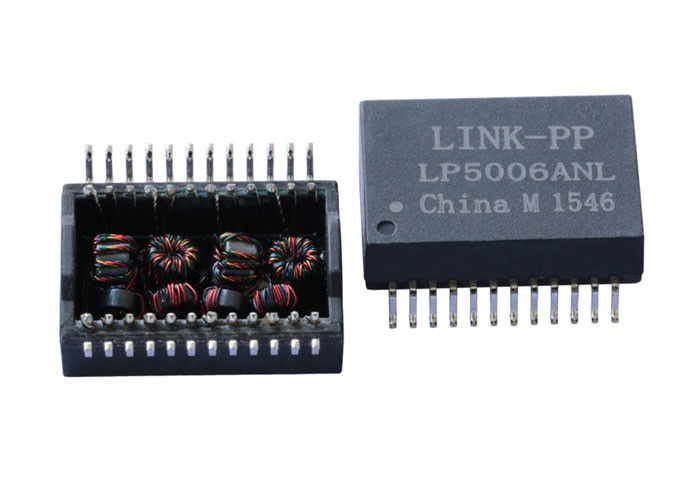

1. Tek Liman Gigabit Ethernet Trafo LP5006ANL
Uyumlu 2.Cross rf L22T001-3 Pin
3.1000 Base-T Manyetik Modüller Ethernet uygulaması
Uygulama:
1.Red bilgisayarları
2.Kablo Meclisleri
3. Veri Çıkış Modülleri
4.PCI Ürünleri
| Pin pin L21N002-0 | |||
| Dizi | transformatör | REACH Uyumlu: | Evet |
| Port Sayısı: | SIngle / Çift | AB RoHS Uyumlu: | Evet |
| Üretici firma | BAĞLANTI PP | Çin rohs uyumlu: | Evet |
| hız: | 1000 Base-T | İşlevlerin Sayısı: | 1 |
| Paket: | SMD | Dönüş Oranı (Np: Ns) | 1: 1 'dir; 1: 1 |
| TOPLU İĞNE | 24 | Durum: | Aktif |
| Dönüş Oranı (±% 2): | TX = 1CT: 1CT RX = 1CT: CT |
| İndüktans OCL: | 350uH MIN / @ 100KHz, 0.1V, 8mA DC Önyargı |
| Ekleme Kaybı: | -1.0dB MAX @ 1-65MHz |
| Geri dönüş kaybı: | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN 30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| Çapraz konuşma: | -40dB MIN @ 1-30MHz |
| -35dB MIN 30-60MHz | |
| -30dB MIN 60-100MHz | |
| Ortak Mod Reddi: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| Hipot testi: | 1500Vrms MIN |
| Çalışma sıcaklığı aralığı: | 0 ℃ TO 70 ℃. / -40 ℃ TO 85 ℃. |
NOTLAR:
1. uygulamayı desteklemek için tasarlandı
2. Çeşitli Turns Oranları ile.
8mA önyargı ile 3.350uH dk OCL.
4.Maksimum Reflow Sıcaklık 250 ℃, 5 San.
5. IEEE 802.3 şartnamesini karşılar
6.UL Belgelendirme: Dosya Numarası E484635
7. ROHS gereksinimleri ile Uygunluk
8. 100% Test Edildi (Sadece Batch Test Edilmedi)
