Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H5014NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça numarası: |
H5014NL |
Hız: |
Gigabit |
Bağlantı noktası sayısı: |
Çift |
Uygulama: |
LAN Ethernet |
Paket: |
SMD |
Sıcaklık: |
-40 için + 85℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Parça numarası: |
H5014NL |
Hız: |
Gigabit |
Bağlantı noktası sayısı: |
Çift |
Uygulama: |
LAN Ethernet |
Paket: |
SMD |
Sıcaklık: |
-40 için + 85℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
1. Tek Liman Lan Trafo
2.ColiStructure: Toroidal
3.100base-t trafo
4.SMD, 24 iğneler

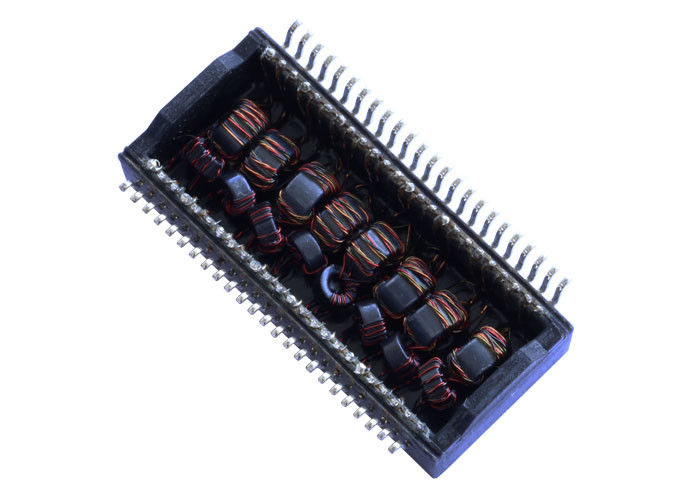

10/100 / 1000BASE-TX 48 Pinli Çift Bağlantı Noktalı Lan Transformatörü
Açıklama:
Çift Bağlantı Noktalı Gigabit Ethernet Manyetik Trafoları
| Çift Bağlantı Noktalı, 1000 BASE-T LAN Manyetik Trafo, SMD, RoHS | |
| LINK-PP Parça Numarası | LP5014NL |
| hız | 1000BASE- |
| Port Sayısı | ÇİFT |
| Uygulama - LAN | ETHERNET (PoE OLMAYAN) |
| paket | SMD |
| Sıcaklık | 0 ℃ TO + 70 ℃ |
| AutomDX | EVET |
| Yorum Yap | NL SÜRÜM OLARAK AYNI |
| Yapılandırma RX | T, C, G |
| Yapılandırma TX | T, C, G |
| İnşaat | AÇIK ÇERÇEVE |
| Port Başına Çekirdek | 16 |
| Paket Yüksekliği (İnç) | 0.276 |
| Paket Yüksekliği (mm) | 7.00 |
| Paket Uzunluğu (İnç) | 1,102 |
| Paket Uzunluğu (mm) | 28.00 |
| Paket Genişliği (İnç) | 0.638 |
| Paket Genişliği (mm) | 16.20 |
| Oran RX değerini döndürür | 1CT: 1CT |
| Oranı TX'i döndürür | 1CT: 1CT |
Elektriksel Özellikler (25):
1. Oranı değiştirir50KHz, 0.5V
Talaş tarafı: Çizgi tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks.
4. Dönüş Kaybı1-30MHz: -16dB Min
40MHz: -14.4dB Min
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Ortak Mod Reddetme Farkı:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Telefon, xDSL modem gibi ağ ve iletişim ekipmanlarında kullanılır.
Profesyonel Sertifika:
● ISO 9001: 2008
● UL Sertifikası
● Cetitifaction'ya Ulaşın
● RoHS Uyumluluğu
● Aktif Çevre Politikası
Lan Ürün Kılavuzu Sunucular:
● Zemin düzlemlerinin döşenmesi tavsiye edilir. Konektörü / ayrık modül topraklama pimlerini mümkünse şasiye / analog toprağa yönlendirin.
● PHY'den konnektör / ayrık modüle kadar sinyal izlerini mümkün olduğunca kısa tutun. İzler 3-4 inçten fazlaysa, hat empedansı dengesizliğine çok dikkat edin.
● Kablo tarafı CT'lerini sonlandırmak için BST (75Ω dirençler ve şasiye topraklamak için yüksek gerilim kapağı) kullanılması, en iyi EMI performansı için (çoğu bağlayıcı çözümünde bulunur) önerilir.
● Daha fazla düzen için PHY üreticisinin uygulama notlarını takip edin.
