Ev > Ürünler > Ayrık Manyetik Transformatörler > 24HSS1041-2HF 1000Base-T Manyetik Trafo Tek Bağlantı Noktası 24 pins SMD LP5004NL

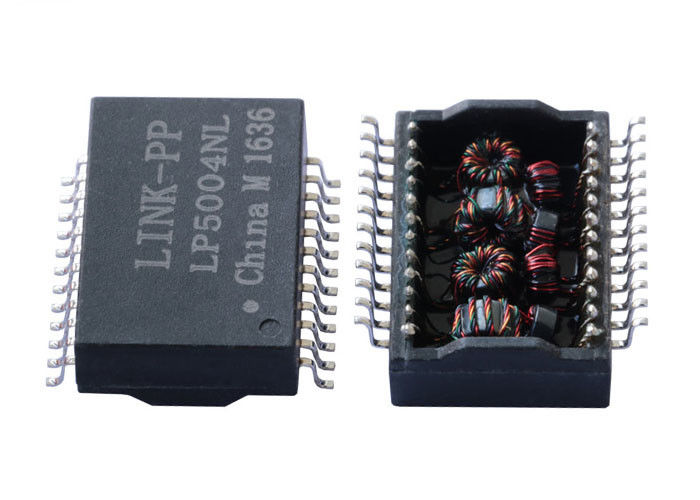

24HSS1041-2HF 1000Base-T Manyetik Trafo Tek Bağlantı Noktası 24 pins SMD LP5004NL

Ürün Detayları

Menşe yeri: guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: 24HSS1041-2HF

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$3.2

Ambalaj bilgileri: T&R

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 3KK/Ay

En İyi Fiyatı Alın
Vurgulamak:

10/100Base-T manyetizma

,

Ethernet Trafo

Teknik Özellikler:
24HSS1041-2HF
P / N:
LP5004NL
Ethernet:
1x10 / 100Mbps
Montaj:
SMD
Tedbir:
17.70x15.80x6.60mm
Örnekleri:
Ücretsiz
Teknik Özellikler:
24HSS1041-2HF
P / N:
LP5004NL
Ethernet:
1x10 / 100Mbps
Montaj:
SMD
Tedbir:
17.70x15.80x6.60mm
Örnekleri:
Ücretsiz
24HSS1041-2HF 1000Base-T Manyetik Trafo Tek Bağlantı Noktası 24 pins SMD LP5004NL
24HSS1041-2HF 1000Base-T Manyetik Trafo Tek Bağlantı Noktası 24 pins SMD LP5004NL


1. 1000Base-T Manyetik Trafo
2. İzolasyon Gerilimi: 1500Vrms
3. 10/100 / 1000Mbps Ethernet İzolasyon Trafosu

4. 24 pin Yüzey Montaj Trafosu

5. Gigabit Ethernet için LINK-PP LP5004NL Manyetik

Tek Bağlantı Noktalı, 1000 BASE-T Ethernet Trafo Modülleri, SMD, Rohs
LINK-PP Parça Numarası LP5004NL
Her iki el parça numarası 24HSS1041-2HF
hız 1000BASE-
Port Sayısı TEK
Uygulama - LAN ETHERNET (PoE OLMAYAN)
paket SMD
Sıcaklık 0 ila 70
AutomDX EVET
Yorum Yap NL SÜRÜM OLARAK AYNI
Yapılandırma RX T, C, G
Yapılandırma TX T, C, G
İnşaat AÇIK ÇERÇEVE
Port Başına Çekirdek 8
Paket Yüksekliği (İnç) 0.260
Paket Yüksekliği (mm) 6.60
Paket Uzunluğu (İnç) 0.697
Paket Uzunluğu (mm) 17.70
Paket Genişliği (İnç) 0.65
Paket Genişliği (mm) 16.51
Oran RX değerini döndürür 1CT: 1CT
Oranı TX'i döndürür 1CT: 1CT

Elektriksel Özellikler (25):

1. Oranı değiştirir50KHz, 0.5V

Talaş tarafı: Çizgi tarafı = 1CT: 1CT + _2%

2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:

Çip tarafı: 350uH Min

3. Ekleme Kaybı1-100MHz: -1.4dB Maks.

4. Dönüş Kaybı1-30MHz: -16dB Min

40MHz: -14.4dB Min

50 MHz: -13.1dB Min

60-80MHz: -12dB Min

100MHz: -10dB Min

5. Ortak Mod Reddetme Farkı:

30MHz: -45dB Min

60MHz: -40dB Min

100MHz: -35dB Min

6. Crosstalk30MHz: -40dB Min

60 MHz: -35dB Min

100MHz: -30dB Min

7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec

Talaş tarafından Satır tarafına

Uygulamalar

HUB, PC kartı gibi ağ ve iletişim ekipmanlarında kullanılır.
Anahtar, Yönlendirici, PC Anakartı, SDH, PDH, IP Telefon, xDSL modem

Rekabet avantajı

1100 personel

% 100 test

Esnek teslimat süresi

LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
