Ürün Detayları
Menşe yeri: Guangdong, Çin

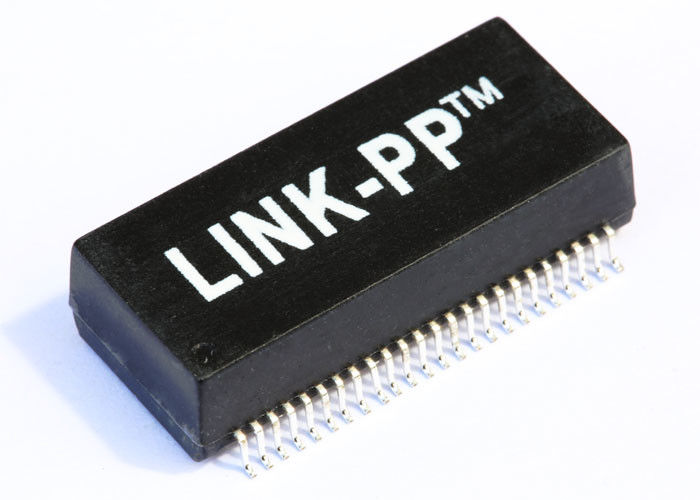

Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: HST-48005SR HST-48027SCR HST-48047SCR
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Özellikler: |
HST-48005SR HST-48027SCR HST-48047SCR |
Montaj: |
SMT |
Exception : INVALID_FETCH - getIP() ERROR: |
1 x 10/100 / 1000Mbps |
Numuneler: |
Mevcut |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Özellikler: |
HST-48005SR HST-48027SCR HST-48047SCR |
Montaj: |
SMT |
Exception : INVALID_FETCH - getIP() ERROR: |
1 x 10/100 / 1000Mbps |
Numuneler: |
Mevcut |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
● 1000Base-T için IEEE 802.3 standardıyla uyumlu.
● Birincil endüktans (Lp) 350uH min. @ 100KHz, 0.1Vrms, DC 8mA.
● Sargılar arası kapasite (Cww) Maks. 30pF (100kHz, 0.1V'de).
● Sızıntı Endüktansı (LL) 0.5uH Maks (100kHz, 0.1V'de) DCR 1.2Ω Maks.
● DCR Pri 0.9ΩMax Sn 1.2Ω Maks.
Elektrik Özellikleri (25):
1. Oranı 50KHz, 0.5V döndürür
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Bias:
Çip tarafı: 350uH Min
3. Ekleme Kaybı 1-100MHz: -1.4dB Maks
4. Geri Dönüş Kaybı1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Ortak Mod Reddinden Fark:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Yüksek Pot: 1500Vrms, 0.5mA, 1Sec
Talaş tarafı Hat tarafına
Uygulamalar:
HUB, PC kartı, Switch, Router gibi ağ ve iletişim ekipmanları için kullanılır,
PC Anakartı, SDH, PDH, IP Telefon, xDSL modem
