Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: L21N002-0
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Özellikler: |
LP1198NL |
hız: |
10/100 Temel-T |
Port Sayısı: |
Tek |
Uygulama: |
Lan Ethernet |
PIN numarası: |
16 |
Sıcaklık: |
- 40 ℃ ila + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Özellikler: |
LP1198NL |
hız: |
10/100 Temel-T |
Port Sayısı: |
Tek |
Uygulama: |
Lan Ethernet |
PIN numarası: |
16 |
Sıcaklık: |
- 40 ℃ ila + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
1. Bobin Numarası: Autotransformer
2. İzolasyon Gerilimi: 1500Vrms
3. Tür: SMT
4. Bobin Yapısı: Toroidal

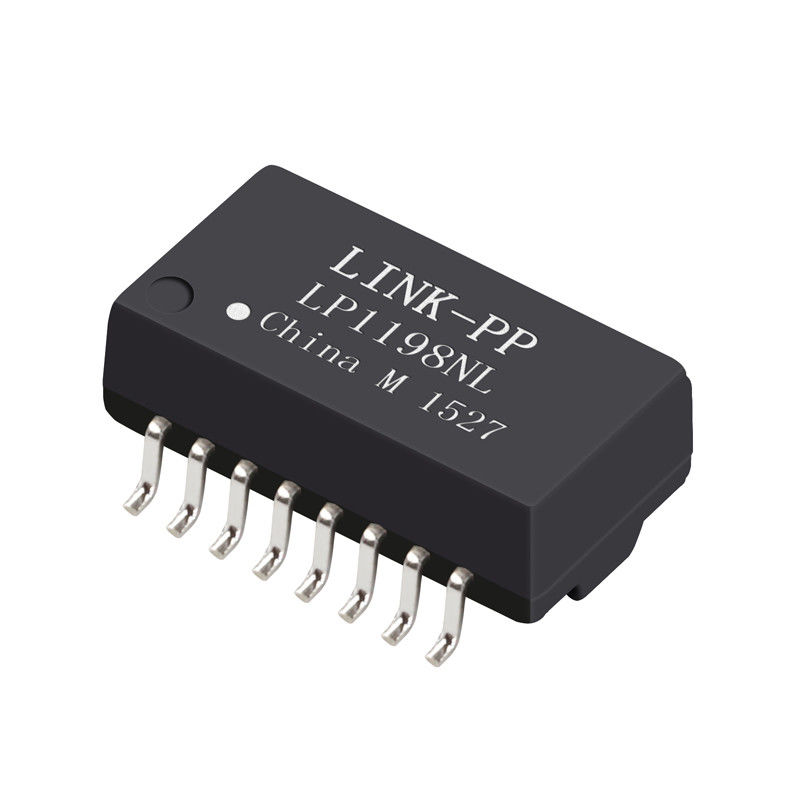

Hub, Pc Kartı için 10/100 base-t tek Bağlantı Noktalı Ethernet Darbe Transformatörü
Açıklama:
LP1198NL Tek Bağlantı Noktalı Ayrık Trafo, Ototransformatör 101901MH016SA41ZL
|
Uygulama |
LAN ETHERNET (PoE ve PoE OLMAYAN) |
|
AutomDX |
EVET |
|
Yorum Yap |
RoHS Uyumlu LP1198NL |
|
Yapılandırma RX |
T, C |
|
Yapılandırma TX |
T, C |
|
İnşaat |
TRANSFER KALIP |
|
Bağlantı Noktası Başına Çekirdek |
4 |
|
Port Sayısı |
1 |
|
PCB |
PCB YOK |
|
Paket içeriği |
SMT |
|
Paket Yüksekliği (İnç) |
0.225 veya diğer |
|
Paket Yüksekliği (mm) |
5.715 veya diğer |
|
Paket Uzunluğu (İnç) |
1.12 veya diğer |
|
Paket Uzunluğu (mm) |
28.448 veya diğer |
|
Paket Genişliği (İnç) |
0.63 veya diğer |
|
Paket Genişliği (mm) |
16.002 veya diğer |
|
RoHS Uyumlu |
EVET-RoHS-6 |
|
Hız |
10 / 100BASE-TX |
|
Sıcaklık |
0 ila 70 / -40 ila +85 |
|
RX oranını döndürür |
1CT: 1CT |
|
Oran TX'i Döndürür |
1CT: 1CT |
|
Ana P / N |
LP1198NL, vb. |
Elektrik Özellikleri (25):
Elektriksel Özellikler @ 25 ℃
1.OCL: 350uH Min
@ 100KHz, 0.2V, 8mA DC BIAS ile
2. Dönüş Oranı (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. Ekleme Kaybı:
0.3-100MHz: -1.1dB Maks.
4. Geri Dönüş Kaybı (dB Min):
0,3-30 MHz: -18 40 MHz: -16
50 MHz: -14,5 60-80 MHz: -12
5. Karışma (dB Min):
0,3-60 MHz: -42 60-100 MHz: -35
6. Ortak Mod Reddi (dB Min):
0,3-30 MHz: -40 60 MHz: -35
80-100 MHz: -30
7. İzolasyon Gerilimi: 1500Vrms
8. Çalışma Sıcaklığı: -40 ℃ ～ + 85 ℃.
NOTLAR
1. SOHO (ADSL modemler), Ana Kartta LAN (LOM), hub ve Anahtarlar gibi uygulamaları desteklemek için tasarlanmıştır.
2. Çeşitli Dönüş Oranları ile.
3. RoHS "NL" tepe lehim derecesi 260 ℃.
Rekabet avantajı:
16 yıllık üretim tecrübesi,
2600 personel,
% 100 test
Esnek teslimat süresi
