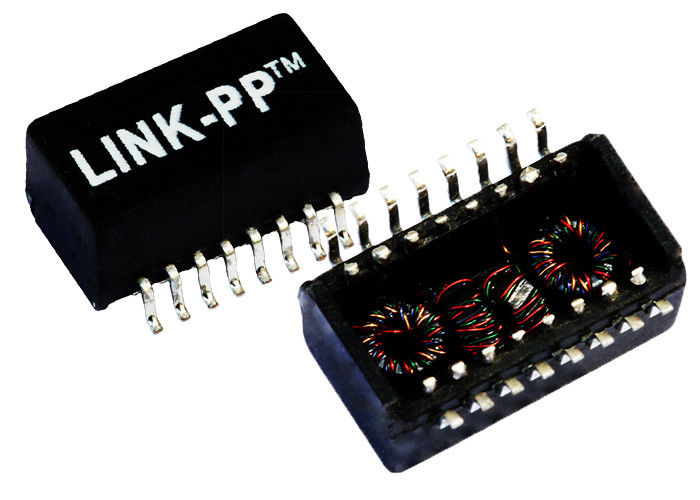

Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 23F-02NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Teknik Özellikler: |
23F-02NL |
Hız: |
10 Base-T |
Bağlantı noktası sayısı: |
Tek |
Uygulama: |
Lan Ethernet (NoN PoE) |
Paket: |
SMD |
PIN numarası: |
16 |
Sıcaklık: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Teknik Özellikler: |
23F-02NL |
Hız: |
10 Base-T |
Bağlantı noktası sayısı: |
Tek |
Uygulama: |
Lan Ethernet (NoN PoE) |
Paket: |
SMD |
PIN numarası: |
16 |
Sıcaklık: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
1. Çift Bağlantı Noktası Lan Trafo
2.Soli Yapı: Toroidal
3.100base-t trafo
4.SMD, 48 pim
10/100 / 1000BASE-TX 48 Pinli Çift Bağlantı Noktası Lan Trafo
Açıklama:
Çift Bağlantı Noktalı Gigabit ETHERNET MANYETİK TRANSFORMATÖRLER
| Uygulama | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | EVET |
| Yorum Yap | RoHS Uyumlu LPXXXXNL |
| Yapılandırma RX | T, C |
| Yapılandırma TX | T, C |
| İnşaat | AKTARIM KALIP |
| Port Başına Çekirdek | 4 |
| Port Sayısı | DÖRTLÜ |
| PCB | Hiçbir pc |
| paket | SMT |
| Paket Yüksekliği (İnç) | 0.225 veya başka |
| Paket Yüksekliği (mm) | 5.715 veya başka |
| Paket Uzunluğu (İnç) | 1.12 veya başka |
| Paket Uzunluğu (mm) | 28.448 veya başka |
| Paket Genişliği (İnç) | 0.63 veya başka |
| Paket genişliği (mm) | 16.002 veya başka |
| RoHS Uyumlu | EVET-RoHS-6 |
| hız | 10/100/1000 BASE TX |
| Sıcaklık | 0 ila 70 / -40 ila +85 |
| RX oranı döner | 1CT: 1CT |
| Oran TX çevirir | 1CT: 1CT |
| Ana P / N | LP1102NL, vb |
Elektriksel Özellikler (25):
1. Ratio50KHz, 0.5V döner
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. Dönüş Kaybı1-30MHz: -16dB Min
40 MHz: -14.4dB Dak
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100 MHz: -10dB Dak
5. Ortak Mod Reddetme Farkı:
30 MHz: -45dB Dak
60 MHz: -40dB Dak
100 MHz: -35dB Dak
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Dak
100 MHz: -30dB Dak
7. Hi-Pot: 1500Vrms Min
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
Rekabet avantajı:
16 yıllık üretim tecrübesi
2600 personel
% 100 test
Esnek teslimat süresi
