Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: TG110-S055N2RL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Şartname: |
TG110-S055N2RL |
BAĞLANTI-PP P / N: |
LP1102NL |
hız: |
10/100 Temel-T |
Port Sayısı: |
Tek |
Uygulama: |
SMD |
PIN numarası: |
16 |
Sıcaklık: |
0 ℃ ila + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri |
Şartname: |
TG110-S055N2RL |
BAĞLANTI-PP P / N: |
LP1102NL |
hız: |
10/100 Temel-T |
Port Sayısı: |
Tek |
Uygulama: |
SMD |
PIN numarası: |
16 |
Sıcaklık: |
0 ℃ ila + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Veri Sayfası / Touchstone Formatı / S-parametreleri |
1. Tek Bağlantı Noktalı Lan Transformatörü
2. Koli Yapısı: Toroidal
3.100base-t transformatör
4.SMD, 16 pim

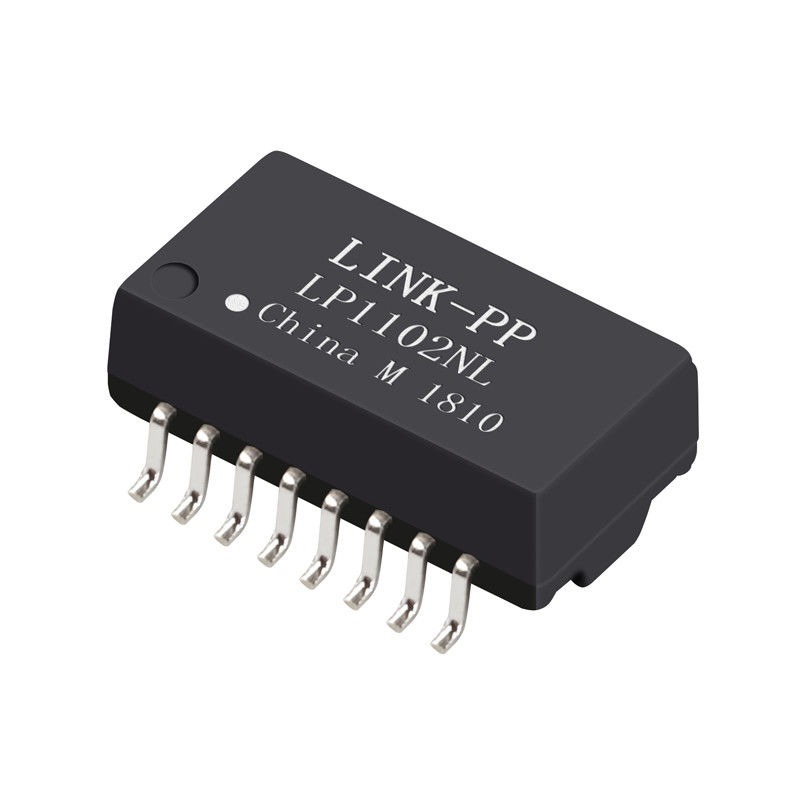

16 Pinli 10/100 BASE-TX Tek Bağlantı Noktalı Lan Transformatörü
Açıklama:
Tek Portlu 100 Base-t ETHERNET MANYETİK TRANSFORMATÖR
| Uygulama | LAN ETHERNET(PoE ve PoE OLMAYAN) |
| AutomDX | EVET |
| Yorum Yap | RoHS Uyumlu LPXXXXNL |
| Yapılandırma RX | T, C |
| Yapılandırma TX | T, C |
| İnşaat | TRANSFER KALIP |
| Port Başına Çekirdek | 4 |
| Bağlantı Noktası Sayısı | Tek |
| PCB | PCB YOK |
| paket | SMS |
| Paket Yüksekliği (İnç) | 0.225 veya diğer |
| Paket Yüksekliği (mm) | 5.715 veya diğer |
| Paket Uzunluğu (İnç) | 1.12 veya diğer |
| Paket Uzunluğu (mm) | 28.448 veya diğer |
| Paket Genişliği (İnç) | 0.63 veya diğer |
| Paket Genişliği (mm) | 16.002 veya diğer |
| RoHS Uyumlu | EVET-RoHS-6 |
| hız | 10/100/1000BASE-TX |
| Sıcaklık | 0 - 70/-40 - +85 |
| Dönüş Oranı RX | 1CT:1CT |
| Dönüş Oranı TX | 1CT:1CT |
| Ana P/N | LP1102NL, vb |
Elektriksel Özellikler(25):
1. Dönüş Oranı50KHz, 0,5V
Çip tarafı: Hat tarafı=1CT: 1CT+_2%
2. Endüktans(Ls)100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. İade Kaybı1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Ortak Mod Reddi Farkı:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Ana Kartı, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır.
Rekabet avantajı:
16 yıllık üretim tecrübesi,
2600 personel,
%100 test
Esnek teslimat süresi
