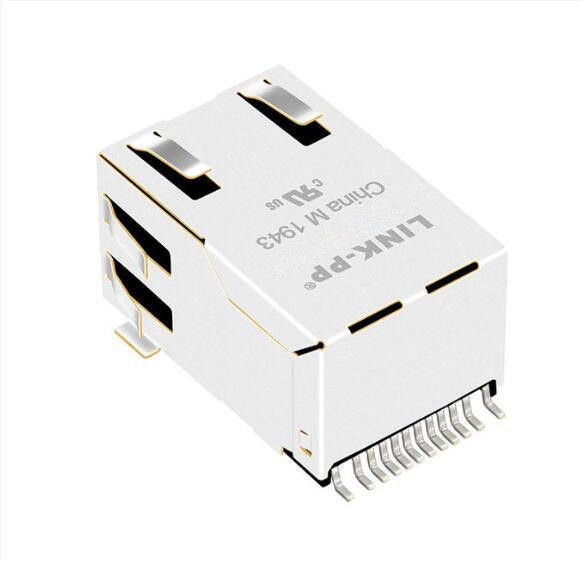

ARJE-0034 Yüzey Montaj RJ45 Konnektör 10 / 100Base-T Kadın PCb Jack

Sıva Üstü Rj45 Konnektör 10 / 100BaseT

♦ ağ arayüz kartı uygulaması için tasarlanmıştır.
♦ IEEE802.3u ihtiyacını karşılamak için tasarlanmıştır.
♦ LAN ICmanufactings tarafından kullanılan tüm dönüş oranlarında mevcuttur.
♦ Ek EMIreduction için birincil merkez musluklar mevcuttur.
♦ PCB üzerine yerleştirmek ve yönlendirmek için en basit manyetik bileşen.
♦ PCB alanını en aza indirir.

MAG. DÖNÜŞ MANDALı,

LED isteğe bağlı;EMI-parmak Opsiyonel.

Açıklama

JX30-0005NL Yüzey Montajlı Rj45 Konnektör 10/100Base-T Dişi PCb Jakı

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konnektör
2) Jak Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Ataçman:
1) Jak Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Fesih İlgili Özellikler:
1) EMI Parmağı - Alt = Yok
2) Fesih Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Bağlantı Noktası Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Açık Delik / Yüzey Montajı

7. Konut ile ilgili Özellikler:
1) Bağlayıcı Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C'ye kadar dalga lehim,

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyum Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Pozisyon # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevre Koşulları = Ofis / Tesisler
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı Başvuruları

ADSL modemler, Anakart üzerindeki LAN gibi uygulamaları desteklemek için tasarlanmıştır.N-HUB, PC kartı, Anahtar, Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem gibi etworking ve iletişim ekipmanları,Çağrı Merkezi çözümleri, Karmaşık set üstü kutuları, VOIP ağ geçitleri kurulumu, Sınır Ağ Geçidi Protokolü, hızlı ethernet anahtarı ...

Rekabet avantajı

ARJE-0034> LPJ3011ABNL

18 yıllık üretim tecrübesi,

2600 personel,

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF ....... için tasarım

EMS Uygulaması

Dahili Esnek PCB Meclisi;Sert-Esnek PCB Montajı;Mikroelektronik, Flip Çip;Mikroelektronik, Yerleşik Yonga;Optoelektronik Montaj;RF / Kablosuz Montaj;Boydan boya Montaj;Sıva Üstü Montajı;Sistem Montajı;Baskılı Devre Kartı Tertibatı
