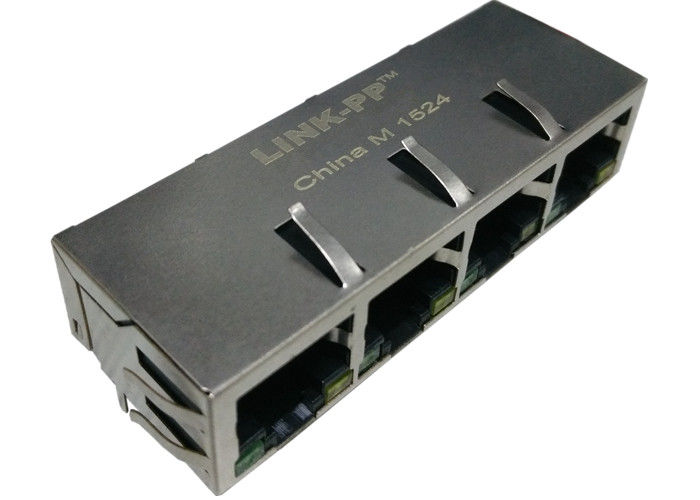

J8064D648A Çoklu-port RJ45 1x4 Liman 10 / 100Base-Tx Fast Ethernet RJ45

J8064D648A Çok bağlantı noktalı RJ45 1x4 Bağlantı Noktası 10 / 100Base-Tx Hızlı Ethernet Rj45

Model Tasarımı : 80 J8064D648A】 Seri Üretim Modeli : 【LPJ46204AENL】

1x10 / 100Base-Tx Hızlı Ethernet Rj45

◎ RoHS Uyumlu
◎ Tam korumalı manyetikler, dahili olarak üretilen dijital parazitlerden verileri korur
Gelişmiş ortak mod performansı için sinyal yolunun genel uzunluğunu azaltır.
Used Kullanılmış ve kullanılmamış bükümlü çiftlerle tam ortak mod sonlandırma düzenini uygular
I IEEE802.3 Baseline Wander Compensation spesifikasyonunu karşılar
High Yüksek voltajlı kondansatörü şasiye entegre eder
Mat Eşleşilen dönüşler ve tüm entegrasyon ile tüm büyük vericileri destekler.
belirtilen sonlandırma
UTP-5 kablosu üzerinden 100Base-tx iletimi için tasarım
TEM Çalıştırma TEMP. aralık: -40 ℃ to + 85 ℃
TEM Depolama TEMP. aralık: -55 ℃ ila + 125 ℃
◎ Primer OCL indüktansı: 350µH MIN. 8mA DC bias ile 100KHz / 100mV'de
LED LED lambalı

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

J8064D648A Çok bağlantı noktalı RJ45 1x4 Bağlantı Noktası 10 / 100Base-Tx Hızlı Ethernet Rj45

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..

Rekabet avantajı

J8064D648A

18 yıllık üretim tecrübesi

2600 personel

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için tasarım .......

EMS Uygulaması

Yerleşik Esnek PCB Meclisi; Rijit Esnek PCB Komplesi; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Kurulu; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Meclisi aracılığıyla; Yüzey Montajı Komplesi; Sistem Kurulumu; Baskılı Devre Kartı Meclisi
