Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: PA1736NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
No input file specified.: |
PA1736NL |
Güç aralığı: |
95W |
Yükseklik: |
11,4 mm Maks. |
ayak izi: |
29,2 mm x 21,8 mm Maks. |
Topoloji: |
İleri ve Geri Dönüş |
Seri üretim: |
LP1736NL |
No input file specified.: |
PA1736NL |
Güç aralığı: |
95W |
Yükseklik: |
11,4 mm Maks. |
ayak izi: |
29,2 mm x 21,8 mm Maks. |
Topoloji: |
İleri ve Geri Dönüş |
Seri üretim: |
LP1736NL |

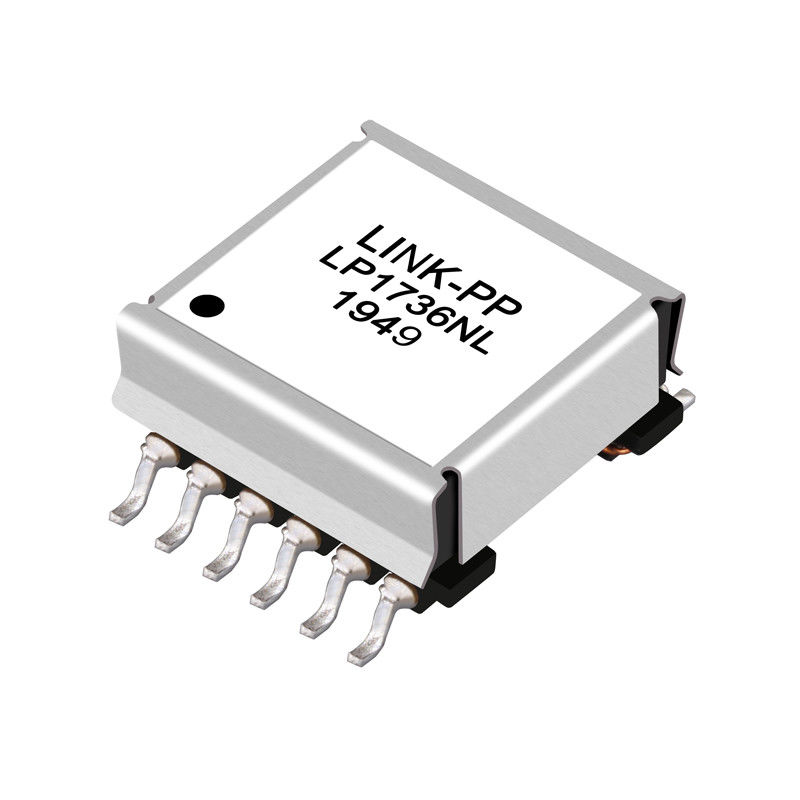

PA1736NL => LP1736NL | FLYBACK TRANSFORMER | İleri ve geri dönüş |
---|
Notlar:
Yüksek Frekanslı Tel Yara Transformatörü
1. Bileşenin sıcaklığı (ortam artı sıcaklık artışı),
belirtilen çalışma sıcaklığı aralığı.
2. Yukarıdaki transformatörler ve endüktörler, Pulse'nin gücü tarafından test edilmiş ve onaylanmıştır.
IC ortakları ve uygun veri sayfası veya değerlendirme panosu belgelerinde yer almaktadır.
bu şirketlerde. Hangi IC ve IC ortaklarının yukarıdakilerle eşleştiğini belirlemek için
Darbe parça numaraları lütfen Darbe web sitesinde IC Cross Reference'a başvurun.
3. Geri dönüş topolojisi uygulamaları için, transformatörün
uygulamada doyurun. Pik akı yoğunluğu (Bpk) 2700 Gauss'un altında kalmalıdır.
Pik yoğunluğunu hesaplamak için aşağıdaki formülü kullanın:
Bpk (Gauss) = K1_Factor * Ipk (A)
4. Yüksek volt sn uygulamalarda, transformatörün çekirdek kaybını hesaplamak önemlidir.
Yaklaşık trafo çekirdek kaybı şu şekilde hesaplanabilir:
CoreLoss (W) = 1,32E-13 * (Freq_kHz) * (ΔB_Gauss)
ΔB şu şekilde hesaplanabilir:
Geri Dönüş Topolojisi için: ΔB = K1_Factor * (A)
İleri Topoloji için: ΔB = K1_Factor * Volt-µsec
5. Opsiyonel Teyp & Reel ambalajı, parçaya “T” eki ekleyerek sipariş edilebilir
sayı (yani PA0273NL, PA0273NLT olur). Darbe endüstri standardı bant ile uyumludur
ve makara özellikleri EIA481. Bu ürün için bant ve makara genişliği (W = 44mm),
perde (Po = 32mm) bir derinlik (Ko = 11.78mm).
6. “NL” soneki, RoHS uyumlu bir parça numarasını gösterir. NL olmayan eklenmiş parçalar
zorunlu olarak RoHS uyumlu değil, ancak elektriksel ve mekanik olarak NL'ye eşdeğerdir
sürümleri. Parça numarasının “NL” son eki yoksa, RoHS uyumlu sürümü varsa
Gerekli durumlarda, müsaitlik için Pulse ile irtibata geçiniz.
PA1736NL Flyback Trafo Yüksek Frekans Tel Yara Transformatörler SMT 12 Pins | |||
---|---|---|---|
