Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | rj-45 ethernet jakı,Endüstriyel rj45 konnektörü |
---|
Hızlı Ayrıntılar
IO-Link Masters ve Net Analyzer ile tanışın
Tek port, Çok portlu ve İstiflenebilir konfigürasyonlar (Thru-hole)
Geliştirme Kurulu yerleştirilecek bileşenlerin sayısını azaltır
Pano alanını boşaltır ve sinyal koruması sunar
Sistemde gürültü azaltımı
Geliştirilmiş güvenilirlik ve optimum sistem performansı
Daha kısa sinyal yollarına ve daha az bileşen içeren sistemlerden elde edilen güvenilirlik kazanımlarına sahip olmanın faydaları
Üreticilerin maliyet azaltma hedeflerine ulaşmalarına yardımcı olur
Özellikler

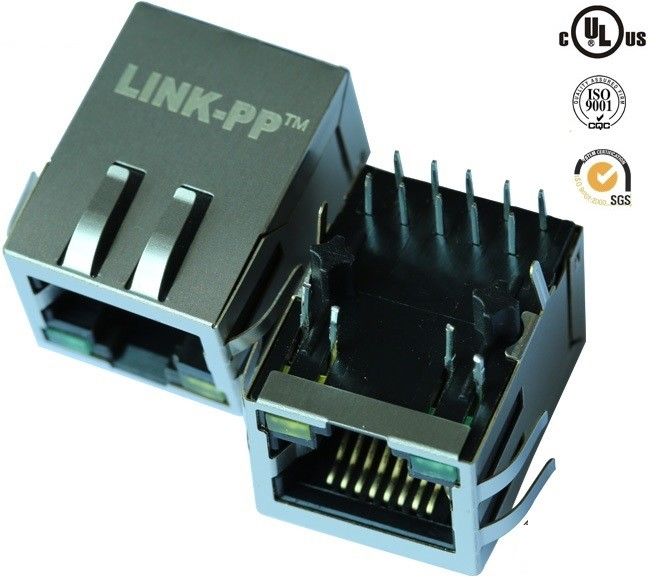

Özellikleri | 5-1840450-7 MAG45 (TM) 10/100 Ethernet LPJ4011GFNL gömülü bilgisayara şematik |
2) USB ile SMD, THT ve THT | |
3) 350mH min, 8mA önyargılı OCL | |
4) IEEE 802.3 ile uyumludur | |
5) Genişletilmiş sıcaklık aralığı 0 ° C ~ 70 ° C (veya -40 ° C ~ + 85 ° C) mevcut | |
6) PoE / PoE + (350mA ~ 720mA) | |
Operasyon / Uygulama | × DSL Modemler |
Emdirilmiş PC | |
LAN Uygulamaları | |
Hub, Yönlendirici, Anahtarlar | |
AVR, DVR | |
elektriksel özellikler | |
Ekranlı | ile / olmaksızın |
Sonlandırma Özellikleri | |
EMI Parmak | ile / olmaksızın |
Sonlandırma Yöntemi | Lehim |
Vücut Özellikleri | |
LED | ile / olmaksızın |
EMI Parmaklar - Üst ve Yanlar | ile / olmaksızın |
Mandal oryantasyonu | Bant YUKARI / AŞAĞI |
PCB Kuyruk Uzunluğu | 3.5 ± 0.5mm |
Kurulu Üstü Yükseklik | İsteğe bağlı |
İletişim Özellikleri | |
Önceden yüklenmiş | EVET |
İletişim Sonlandırma Türü | Delikten |
Bağlayıcı stili | kriko |
Çekirdek numarası | 8 |
Endüstri standartları | |
Kurşunsuz Lehim Prosesi | 265 ° C'ye kadar dalga lehim |
RoHS / elv Uygunluk Tarihi | Her zaman RoHS Uyumlu |
Kullanım Koşulları | |
İçin geçerlidir | Baskılı devre kartı |
Çevre koşulları | Ofis / bina |
Çalışma Sıcaklığı (° C) | 0 ° c ~ 70 ° c / -40 ° C ~ + 85 ° c |
Diğer özellikler | |
Manyetik devre | 3D15 |
Durum Göstergesi | LED |
Sol LED Rengi | İsteğe bağlı |
Sağ LED Renk | İsteğe bağlı |
Dekuplaj kondansatör | ile / olmaksızın |
Arka PCB Zemin Sekmesi | ile / olmaksızın |
Singal Kurşun Miktarı | 8 |
Veri sayfaları | Yaz@link-PP.com E-posta Sorgulama |
Diğer adı | LPJ4011GFNL |
LINK-PP RJ45 Texas Instrument BeagleBone Black için tasarlandı
http://www.ti.com/tool/beaglebk#0
ARM® Cortex ™ -A8 işlemci geliştiricileri ve hobileri için düşük maliyetli, açık kaynaklı, topluluk destekli bir geliştirme platformu.
LINK-PP ------------ Ti için Gömülü Sistemin Atanmış Tedarikçi ve Destekçisi
5-1840450-7 1x1 MAG45 (TM) 10/100 Ethernet LPJ4011GFNL gömülü bilgisayara şematik | |
Tip PCB Dağı | Thru-Delik (THT) |
Port Sayısı | 1, 2 ve 4 Port ve Stackable 2x1, 2x2, 2x4, 2x6 ve 2x8 |
Kalkan ve Korumasız | Kalkan ve Korumasız olarak mevcut |
Bağlayıcı türü | RJ45 |
PoE | Power Over Ethernet Entegre veya Yok |
Manyetikler | Manyetik Entegre |
Manyetik hız | Manyetikler 10 / 100Mbps Veya 1000Mbps |
paketleme | Tepsi Seçenekleri |
Sekme Konumu | Sekme Yukarı ve Sekme Seçenekleri |
LED Rengi | İsteğe bağlı |
Pozisyon Sayısı | 8 ve 10 Pozisyon veya Diğerleri |
Kişi sayısı | 8 ve 10 Kişiler veya Diğerleri |
RoHS Uyumlu | Evet |
Lehim Sıcaklığı | 230 TO 240 derece. 5-10 SANİYE |
Lehim Yüksek Sıcaklık Seçeneği | 260 derece. 5-10 SANİYE |
Yüksek Sıcaklık Seçeneği | -40 ila +85 Derece F |
Çalışma sıcaklığı | -0 ila 70 derece C |
