Vurgulamak: | POE RJ45 Pin,Çift RJ45 jakı |
---|
Hızlı Ayrıntılar

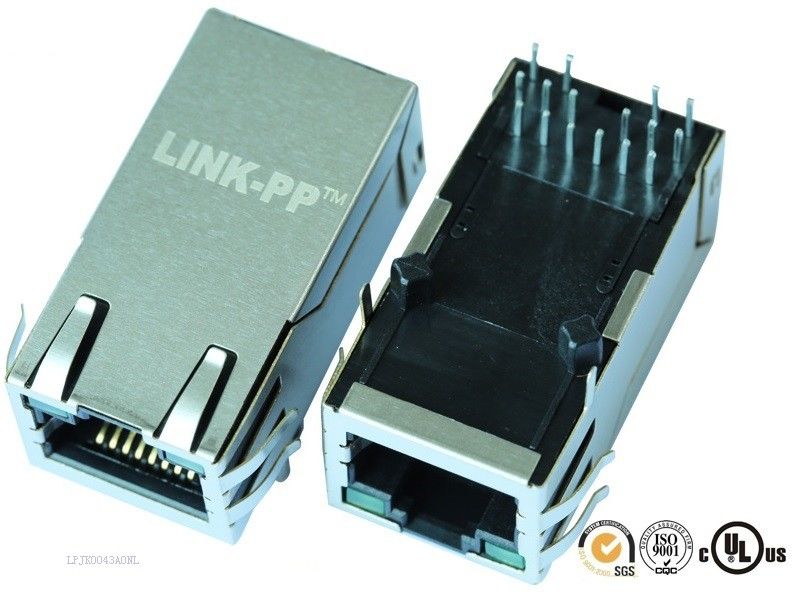

LED'li ve LED'li ve EMI'li Sekmelerle Sekmeli ve Sekmeli Aşağı Güç Üzeri Ethernet (PoE) Manyetik Konektörler
Tek port, Çok portlu ve İstiflenebilir konfigürasyonlar (Thru-hole)
Tahtada yerleştirilecek bileşenlerin sayısını azaltır.
Pano alanını boşaltır ve sinyal koruması sunar
Sistemde gürültü azaltımı
Geliştirilmiş güvenilirlik ve optimum sistem performansı
Daha kısa sinyal yollarına ve daha az bileşen içeren sistemlerden elde edilen güvenilirlik kazanımlarına sahip olmanın faydaları
Üreticilerin maliyet azaltma hedeflerine ulaşmalarına yardımcı olur
Özellikler
Özellikleri | Gömülü Seri-Ethernet Modülleri 0826-1X1T-AD-F POE RJ45 Konnektörü |
2) USB ile SMD, THT ve THT | |
3) 350mH min, 8mA önyargılı OCL | |
4) IEEE 802.3 ile uyumludur | |
5) Genişletilmiş sıcaklık aralığı 0 ° C ~ 70 ° C (veya -40 ° C ~ + 85 ° C) mevcut | |
6) PoE / PoE + (350mA ~ 720mA) | |
Operasyon / Uygulama | × DSL Modemler |
Emdirilmiş PC | |
LAN Uygulamaları | |
Hub, Yönlendirici, Anahtarlar | |
AVR, DVR | |
Elektriksel karakter | |
Ekranlı | ile / olmaksızın |
Sonlandırma Özellikleri | |
EMI Parmak | ile / olmaksızın |
Sonlandırma Yöntemi | Lehim |
Vücut Özellikleri | |
LED | ile / olmaksızın |
EMI Parmaklar - Üst ve Yanlar | ile / olmaksızın |
Mandal oryantasyonu | Bant YUKARI / AŞAĞI |
PCB Kuyruk Uzunluğu | 3.5 ± 0.5mm |
Kurulu Üstü Yükseklik | 0.536 "(11.15 ~ 13.61 mm) |
İletişim Özellikleri | |
Önceden yüklenmiş | EVET |
İletişim Sonlandırma Türü | Delikten |
Bağlayıcı stili | kriko |
Çekirdek numarası | 8 |
Endüstri standartları | |
EoHS / ELV Copliance | RoHS uyumlu, ELV uyumlu |
Kurşunsuz Lehim Prosesi | 265 ° C'ye kadar dalga lehim |
RoHS / elv Uygunluk Tarihi | Her zaman RoHS Uyumlu |
Kullanım Koşulları | |
İçin geçerlidir | Baskılı devre kartı |
Çevre koşulları | Ofis / bina |
Çalışma Sıcaklığı (° C) | 0 ° c ~ 70 ° c / -40 ° C ~ + 85 ° c |
Diğer özellikler | |
Manyetik devre | 3D15 |
Durum Göstergesi | LED |
Sol LED Rengi | Yeşil / sarı / turuncu / kırmızı / mavi |
Sağ LED Renk | Yeşil / sarı / turuncu / kırmızı / mavi |
Dekuplaj kondansatör | ile / olmaksızın |
Arka PCB Zemin Sekmesi | ile / olmaksızın |
Singal Kurşun Miktarı | 8 |
Veri sayfaları | Yaz@link-PP.com E-posta Sorgulama |
LINK-PP RJ45 Texas Instrument BeagleBone Black için tasarlandı
http://www.ti.com/tool/beaglebk#0
ARM® Cortex ™ -A8 işlemci geliştiricileri ve hobileri için düşük maliyetli, açık kaynaklı, topluluk destekli bir geliştirme platformu.
LINK-PP ------------ Ti için Gömülü Sistemin Atanmış Tedarikçi ve Destekçisi
Aşağıda Bu Parça Numarasını Yapabiliriz | |
XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP 9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-AB | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP 01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP 01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP 01J-1-P12-C01 |
XMP 061K-16W6-2Y-E | XPJH-1-01-8C-E3M-4-PD11 |
XMP 01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-Cı |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-t4d-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-TKF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-S30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-TKF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
Gömülü Seri-Ethernet Modülleri 0826-1X1T-AD-F POE RJ45 Konnektörü | |
Tip PCB Dağı | Thru-Delik (THT) |
Port Sayısı | 1, 2 ve 4 Port ve Stackable 2x1, 2x2, 2x4, 2x6 ve 2x8 |
Kalkan ve Korumasız | Kalkan ve Korumasız olarak mevcut |
Bağlayıcı türü | RJ45 |
PoE | Power Over Ethernet Entegre |
Manyetikler | Manyetik Entegre |
Manyetik hız | Manyetikler 10 / 100Mbps ve 1Gigabit |
paketleme | Tepsi Seçenekleri |
Sekme Konumu | Sekme Yukarı ve Sekme Seçenekleri |
LED Rengi | İsteğe bağlı |
Pozisyon Sayısı | 8 ve 10 Pozisyon veya Diğerleri |
Kişi sayısı | 8 ve 10 Kişiler veya Diğerleri |
RoHS Uyumlu | Evet |
Lehim Sıcaklığı | 230 TO 240 derece. 5-10 SANİYE |
Lehim Yüksek Sıcaklık Seçeneği | 260 derece. 5-10 SANİYE |
Yüksek Sıcaklık Seçeneği | -40 ila +85 Derece F |
Çalışma sıcaklığı | -0 ila 70 derece C |
