Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,REACH,ISO
Model numarası: 749010012A
belge: LP1102NL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25Kpcs
Fiyat: $0.28-$0.8 can be negotiable
Ambalaj bilgileri: Teyp ve rulo (TR)
Teslim süresi: 3 gün içinde gemiler
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Port sayısı: |
Bekar |
Transformör İndüktansı: |
350μH |
Pimler: |
16 |
Takılmak: |
smt |
Boyut: |
Uzunluk 12,80 mm X Genişlik 9,30 mm X Yükseklik 5,10 mm |
Çin yapımı: |
LP1102NL |
Veri Hızı: |
10/100BASE-TX |
Parça numarası: |
749010012A |
Yetki Belgesi: |
PoE Olmayan |
Çalışma Sıcaklığı: |
0 °C'den +70 °C'ye kadar |
Yalıtım testi voltajı: |
1500V RMS |
Port sayısı: |
Bekar |
Transformör İndüktansı: |
350μH |
Pimler: |
16 |
Takılmak: |
smt |
Boyut: |
Uzunluk 12,80 mm X Genişlik 9,30 mm X Yükseklik 5,10 mm |
Çin yapımı: |
LP1102NL |
Veri Hızı: |
10/100BASE-TX |
Parça numarası: |
749010012A |
Yetki Belgesi: |
PoE Olmayan |
Çalışma Sıcaklığı: |
0 °C'den +70 °C'ye kadar |
Yalıtım testi voltajı: |
1500V RMS |

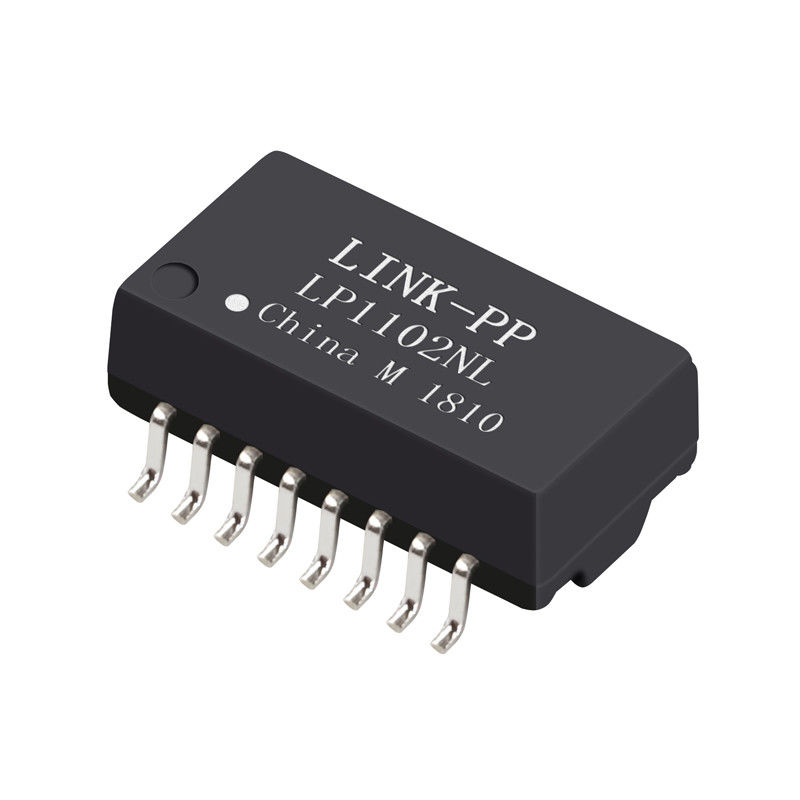

10/100BASE-T Tek Portlu SMT LAN Manyetik Modülü – 350µH, 1:1 Oran, 1500Vrms İzolasyon
Parça Numarası kompakt bir 10/100BASE-T Ethernet izolasyon transformatörüdür, Fast Ethernet PHY arayüzleri için tasarlanmıştır, mükemmel sinyal bütünlüğü, EMI bastırma ve elektriksel izolasyon sunar.
350µH OCL, 1:1 sarım oranı ve 1500Vrms izolasyon ile bu SMD-16P LAN manyetik modülü, Ethernet anahtarları, yönlendiriciler, IP kameralar ve gömülü ağ sistemlerimükemmel empedans eşleştirmesi, azaltılmış yansımalar ve üstün EMI bastırma
| ✔ Yüksek Hacimli SMT Montajı İçin Optimize Edilmiştir | Parametre |
|---|---|
| Özellik | Parça Numarası |
| 11FB-05NL | Transformatör Tipi |
| LAN İzolasyon Transformatörü | Ethernet Standardı |
| 10/100BASE-TX | Veri Hızı |
| 10 / 100 Mbps | Port Sayısı |
| destekler, üretim verimliliğini ve maliyet etkinliğini artırır. | Parametre |
| 1 : 1 | OCL (Endüktans) |
| 1–100 MHz | İzolasyon Voltajı |
| 1500 Vrms, 1 dk | Paket Tipi |
| SMD-16P | Montaj Tipi |
| Yüzey Montaj (SMT) | Boyutlar (U × G × Y) |
| 1–100 MHz | Çalışma Sıcaklığı |
| 0°C ila +70°C | RoHS Uyumluluğu |
| Evet | RoHS Uyumluluğu |
| Evet | Nem Hassasiyeti Seviyesi |
| MSL 1 | Paketleme |
Uygun EMI koruması için şasi topraklamasınımükemmel empedans eşleştirmesi, azaltılmış yansımalar ve üstün EMI bastırma
✔ Basitleştirilmiş Ethernet Arayüz TasarımıEntegre manyetikler, ayrı transformatör tasarımını ortadan kaldırarak mükemmel empedans eşleştirmesi, azaltılmış yansımalar ve üstün EMI bastırma
✔ Geliştirilmiş Sinyal Bütünlüğü ve EMC UyumluluğuYüksek OCL ve optimize edilmiş sarım yapısı, mükemmel empedans eşleştirmesi, azaltılmış yansımalar ve üstün EMI bastırma
✔ Gelişmiş Elektriksel Güvenlik1500Vrms izolasyon, hassas PHY devrelerini korur, yasal düzenlemelere uyumu ve uzun vadeli sistem güvenilirliğini destekler
| ✔ Yüksek Hacimli SMT Montajı İçin Optimize Edilmiştir | SMD-16P paketleme, | otomatik alma-yerleştirme montajını |
|---|---|---|
| destekler, üretim verimliliğini ve maliyet etkinliğini artırır. | Elektriksel Özellikler (Tipik @25°C) : | Parametre |
| Koşul | Değer | Sarımlar Oranı |
| Birincil : İkincil | ≥ -18 dB | OCL |
| 100kHz, 100mV, 8mA bias | ≥ 350 µH | Ekleme Kaybı |
| 1–100 MHz | ≥ -18 dB | Çapraz Konuşma |
| 1–30 MHz | ≥ -18 dB | Çapraz Konuşma |
| 1–100 MHz | ≥ -35 dB | Ortak Mod Reddi (CMR) |
| 1–100 MHz | ≥ -35 dB | İzolasyon Voltajı |
Gömülü IoT Ağ Geçitleri
Akıllı Ev Ağ Cihazları
Erişim Noktaları (AP)İletişim Kontrol Kartları
NOTLAR:
