Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 6116173-4
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.5-$1.2
Ambalaj bilgileri: Tepsi / Kutu ve Tepsi
Teslim süresi: 3-5 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
Parça numarası: |
6116173-4 |
Eşdeğer PN: |
LPJE101AHNL |
Yapılandırma: |
1x1 Tek Bağlantı Noktalı, 8 Konumlu |
Montaj: |
Delikli lehim |
LED Rengi: |
Yeşil sarı |
Performans kategorisi: |
Kedi 5 |
Ücretsiz Örnekler: |
Kullanılabilirlik |
Çalışma Sıcaklığı: |
-40 ila 85 Santigrat |
Parça numarası: |
6116173-4 |
Eşdeğer PN: |
LPJE101AHNL |
Yapılandırma: |
1x1 Tek Bağlantı Noktalı, 8 Konumlu |
Montaj: |
Delikli lehim |
LED Rengi: |
Yeşil sarı |
Performans kategorisi: |
Kedi 5 |
Ücretsiz Örnekler: |
Kullanılabilirlik |
Çalışma Sıcaklığı: |
-40 ila 85 Santigrat |

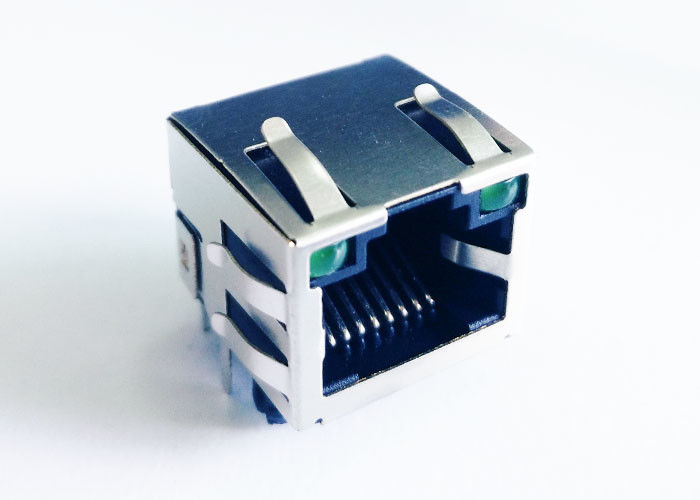

6116173-4 RJ45 Konektörüağ oluşturma, endüstriyel otomasyon, telekomünikasyon ve gömülü kontrol sistemlerinde güvenilir Ethernet bağlantısı için tasarlanmış, yüksek performanslı, tek bağlantı noktalı modüler bir jaktır. Birkorumalı Cat 5 yapısı, entegreYeşil/Sarı LED'lerve birters mandallama tasarımı, bu konnektör zorlu PCB ortamlarında kararlı sinyal bütünlüğü ve EMI koruması için optimize edilmiştir.
İle tasarlandıdelikli lehim sonlandırmave birdik açılı montaj yönü, konektör mükemmel mekanik dayanıklılığı korurken verimli PCB düzeni entegrasyonu sağlar. Fosfor bronz temas noktaları50 µin altın kaplamauzun çiftleşme ömrü ve korozyona dayanıklı elektrik performansı sağlar.
| Kategori | Şartname |
|---|---|
| Parça Numarası | 6116173-4 |
| Bağlayıcı Türü | RJ45 Modüler Jak |
| Ürün Tipi | Konektör Düzeneği |
| Performans Kategorisi | Kedi 5 |
| Bağlantı Noktası Yapılandırması | Tek Bağlantı Noktası |
| Bağlantı Noktası Matrisi | 1x1 |
| Yüklenen Pozisyonlar | 8P8C |
| Montaj Yönü | Dik Açı |
| Sonlandırma Yöntemi | Açık Delikten - Lehim |
| Mandal Yönü | Ters çevrilmiş - Mandal Yukarı |
| Ekranlama | Korumalı |
| Kalkan Malzemesi | Bakır Alaşımı |
| Kalkan Kaplama | Kalay |
| İletişim Malzemesi | Fosfor Bronz |
| Kontak Kaplama | Altın (Av) |
| Altın Kalınlığı | 1,27 µm (50 µinç) |
| Alt kaplama | Nikel |
| Mevcut Derecelendirme | 1,5 A Maks |
| Muhafaza Malzemesi | Yüksek Sıcaklık Termoplastik |
| Muhafaza Rengi | Siyah |
| LED Göstergeler | Yeşil / Sarı |
| PCB Toprak Sekmeleri | 2 |
| Topraklama Seçenekleri | PCB ve Panel Topraklaması |
| Önerilen PCB Kalınlığı | 1,57 mm |
| Konektör Yüksekliği | 13,35mm |
| Saha | 1,02 mm |
| Çalışma Sıcaklığı | -40°C ila +85°C |
| UL Derecelendirmesi | UL 94V-0 |
Korumalı tasarım ve sağlam lehim tutma özelliği, bu konnektörü elektriksel gürültü ve titreşime maruz kalan endüstriyel iletişim sistemleri için uygun kılar.
Entegre LED'ler ve Cat 5 uyumluluğu, ağ cihazlarında kararlı Ethernet bağlantısını destekler.
Kompakt dik açılı yapı aynı zamanda gömülü PCB tasarımları ve akıllı elektronik cihazlar için de idealdir.
Ters çevrilmiş mandal yönlendirmesi, standart mandallı RJ45 konektörlerinin uygun olmadığı özel muhafaza düzenleri için esneklik sağlar.
Bu yapı:
6116173-4, endüstriyel ağlarda, yönlendiricilerde, anahtarlarda, IoT cihazlarında, telekom ekipmanlarında ve korumalı Cat 5 bağlantısı gerektiren gömülü PCB uygulamalarında Ethernet iletişim arayüzleri için kullanılır.
Evet. Konektör, EMI'yi azaltmak ve gürültülü elektriksel ortamlarda sinyal bütünlüğünü geliştirmek için kalay kaplamalı, tamamen korumalı bakır alaşımlı bir muhafazaya sahiptir.
Konektör, güçlü mekanik tutma ve istikrarlı PCB entegrasyonu sağlayan dik açılı delikli lehim montaj yapısını kullanır.
Entegre LED'ler şunlardır:
Bu göstergeler genellikle bağlantı ve etkinlik durumunun izlenmesi için kullanılır.
6116173-4 RJ45 konektörü endüstriyel çalışma sıcaklığı aralığını destekler-40°C ila +85°C.
Evet. STEP modelleri, PCB ayak izi dosyaları, veri sayfaları ve mühendislik desteği istek üzerine mevcuttur.
