Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: SGS, UL,CE,ISO9001:2008,Reach
Model numarası: RTC-1QDBAM1A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.11-$12
Ambalaj bilgileri: TEPSİ
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 208K/Ay
Öğeler: |
RTC-1QDBAM1A |
kategori: |
1x4 Bağlantı Noktalı RJ45 Manyetikli |
Hız: |
10/100/1000BASE-T |
Montaj: |
açık delik |
Gösterge: |
Led'ler |
Dosya: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
Öğeler: |
RTC-1QDBAM1A |
kategori: |
1x4 Bağlantı Noktalı RJ45 Manyetikli |
Hız: |
10/100/1000BASE-T |
Montaj: |
açık delik |
Gösterge: |
Led'ler |
Dosya: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
RTC-1QDBAM1A, entegre 10/100/1000Base-T manyetiklere sahip, yüksek yoğunluklu, 4 portlu (1x4) bir RJ45 modüler jakıdır. Yüksek performanslı ağ uygulamaları için tasarlanmış olup, PCB alanından tasarruf etmek için üstün EMI koruması, entegre durum LED'leri ve kompakt bir ayak izini birleştirir. Anahtarlar, yönlendiriciler ve birden fazla yüksek hızlı Ethernet bağlantı noktası gerektiren endüstriyel bilgi işlem ekipmanları için idealdir.Gemini 说Ürün Özellikleri: RTC-1QDBAM1AKategori
| Teknik Özellik / Değer | Genel | Ürün Tipi |
|---|---|---|
| Entegre Manyetikli 1x4 Port RJ45 Modüler Jak (Yukarı Doğru) | Uygulama | 10/100/1000 Base-T (Gigabit Ethernet) |
| Montaj Tipi | Delikten Geçirmeli Teknoloji (THT) | |

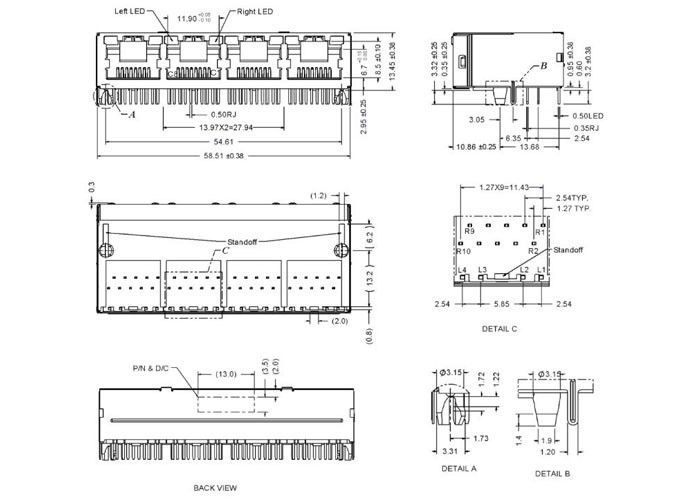

| Mekanik | Toplam Uzunluk | |
| 58.51 ± 0.38 mm | Toplam Yükseklik | 13.45 ± 0.38 mm |
| Portlar Arası Mesafe | 13.97 mm | |
| Lehim Kuyruğu Uzunluğu | 3.2 ± 0.38 mm | |
| Ekranlama | EMI topraklama sekmeli tam metal ekran (Detay B) | |
| Elektriksel | Çevirme Oranı | |
| Tüm 4 kanal için 1:1 (Girişten Çıkışa) | İzolasyon Gerilimi | 2 kV AC izolasyon (sinyal pinlerinden ekrana) |
| Sonlandırma Dirençleri | Entegre 75Ω dirençler (ortak mod gürültü bastırma) | |
| Pin Yapılandırması | Port başına 10 sinyal pini (R1–R10) + 4 LED pini (L1–L4) | |
| Ayırma | Ekran toprağına 1000 pF yüksek voltajlı kapasitör | |
| LED Özellikleri | Sol LED (L3–L4) | |
| Tek Renk: Yeşil (λp = 565 nm) | Sağ LED (L1–L2) | Çift Renkli: Turuncu (λp = 610 nm) / Yeşil (λp = 565 nm) |
| İleri Gerilim (Vf) | 1.7 V – 2.6 V (@ 20 mA) | |
| Ters Akım (Ir) | 10 μA maks (@ Vr = 5 V) | |
| Dörtlü RJ45 | Temel Özellikler |
2. Çevirme Oranı:Tüm 4 kanal için 1:1 (Birincil - İkincil).
3. Yüksek Voltaj İzolasyonu: Sinyal ve ekran arasında 2 kV AC izolasyon, ekran toprağına 1000 pF ayırma kapasitörü ile.
4. Dahili Sonlandırma: Ortak mod gürültü bastırma için entegre 75 Ω dirençler.
5. LED Karakteristikleri:Sol LED:
Tek Renk Yeşil (λp = 565 nm)
