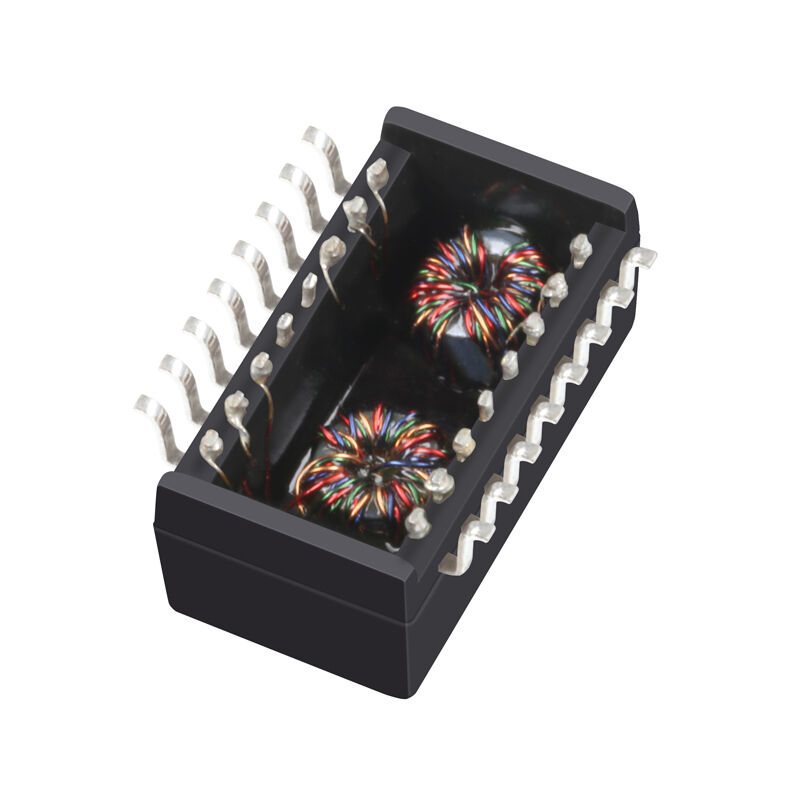

LP1197NL 10/100Base-TX PoE LAN Transformer Modülü Tek Portlu

LP1197NL PoE manyetik özellikleri

BuLP1197NLbir10/100Base-TX tek portlu PoE LAN transformatör modülüEthernet cihazları için tasarlanmıştır.hem güvenilir veri iletimi hem de Ethernet üzerinden güç (PoE) desteği.Açık çerçeve yapısıve optimizeYüzey montajı (SMT) montajı, LP1197NL, sinyal bütünlüğünü, EMI bastırmasını ve bükülmüş çiftli Ethernet kabloları üzerinden güvenli güç dağıtımını sağlamak için izolasyon transformatörleri ve filtreleme bileşenlerini entegre eder.

UyumluIEEE 802.3 Ethernet özelliklerive içeren1500 Vrms yalıtım, LP1197NL yaygın olarakVoIP ekipmanları, SOHO ağ cihazları, LAN-on-Motherboard (LOM) tasarımları, Ethernet anahtarları ve PoE özellikli gömülü sistemler.

Elektriksel özellikler (@ 25 °C)

Ethernet Transformörünün Ana Özellikleri

• 10/100Base-TX PoE LAN manyetik modülü, tek port
• için tasarlanmıştırPoE Ethernet uygulamaları
• 11:1 dönüş oranıHem verici hem de alıcı için
• Açık çerçeve yapısıkompakt, uygun maliyetli tasarımlar için
• Mükemmel sinyal bütünlüğüDüşük yerleştirme kaybı ve yüksek geri dönüş kaybı ile
• YüksekCommon-mode gürültü reddetme (DCMR)EMI performansının iyileştirilmesi için
• 1500 Vrms yalıtım voltajıGüvenli PoE çalışması için
• Yüzey montajı paketi, bant ve rulo sağlandı
• RoHS uyumlu, kurşunsuz
• UL sertifikalı(Dosya No.E484635)
• Desteklerotomatik SMT geri akış montajı(250 °C'ye kadar)

LP1197NL PoE LAN Transformörü Tasarım Avantajları

Standart PoE olmayan LAN transformatörlerinin aksine LP1197NL,PoE güç dağıtımıyla ilişkili DC yanılım akımlarını yönetmekDeğişken, sabit manyetik performansı korur.çekirdek doygunluğu, aşağıdakileri sağlamak:

• PoE yükü altında istikrarlı Ethernet bağlantısı
• Paket kaybı ve sinyal bozulması azalır
• PoE sistemlerinde EMC/EMI uyumluluğunun iyileştirilmesi

Bu LP1197NL' iPoE destekli VoIP telefonları, IP kameraları, erişim noktaları ve gömülü Ethernet cihazları.

PCB düzenleme ve montaj notları

• LP1197NL'yi Ethernet PHY'ye yakın tutun.
• Kontrol edilen impedansla yol TX/RX diferansiyel çiftleri.
• İzolasyon performansını korumak için yeterli sürüklenme ve boşluk tutun.
• İhtiyaçları:kurşunsuz geri akışlı lehimleme, biren fazla 250 °C geri akış sıcaklığı 5 saniye boyunca.
• PoE akımı ile ilgili uygun termal tasarımı sağlamak.

LP1197NL PoE manyetikleri hakkında sıkça sorulan sorular

BuLP1197NLGüvenilir, PoE hazır10/100Base-TX LAN transformatör modülüKompakt, uygun maliyetli Ethernet cihazları için tasarlanmıştır. Güçlü izolasyon, mükemmel EMI performansı ve kanıtlanmış uyumluluğu ile, VoIP, SOHO,ve gömülü PoE ağ uygulamaları.

S1: LP1197NL PoE uygulamaları için uygun mu?

LP1197NL özel olarakPoE Ethernet sistemleriSinyal bütünlüğünü korurken DC yanlısı akımı destekler.

S2: Hangi Ethernet hızları desteklenir?

A: LP1197NL destekler10Base-T ve 100Base-TXHızlı Ethernet uygulamaları.

S3: Bu modül PoE için yeterli izolasyon sağlıyor mu?

A: Evet.1500 Vrms yalıtım, ortak Ethernet ve PoE güvenlik gereksinimlerini karşılıyor.

S4: Parça otomatik SMT montajı ile uyumlu mu?

A: Evet. Modülbant ve rulo ambalajıve standart SMT geri akış süreçlerini destekler.
