Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 5631-S-K6-F-8C
belge: LPJE101CNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.05-$1.28
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
Ürün adı: |
Tek Bağlantı Noktalı RJ45 Konektörü |
Kablo Sistemi: |
Kedi 5/5e |
Sonlandırma Stili: |
Delikten |
Cinsiyet: |
RJ45 Dişi |
Fesih: |
Lehim |
Başvuru: |
Ağ İletişimi, Telekom, Sinyal |
Ürün adı: |
Tek Bağlantı Noktalı RJ45 Konektörü |
Kablo Sistemi: |
Kedi 5/5e |
Sonlandırma Stili: |
Delikten |
Cinsiyet: |
RJ45 Dişi |
Fesih: |
Lehim |
Başvuru: |
Ağ İletişimi, Telekom, Sinyal |

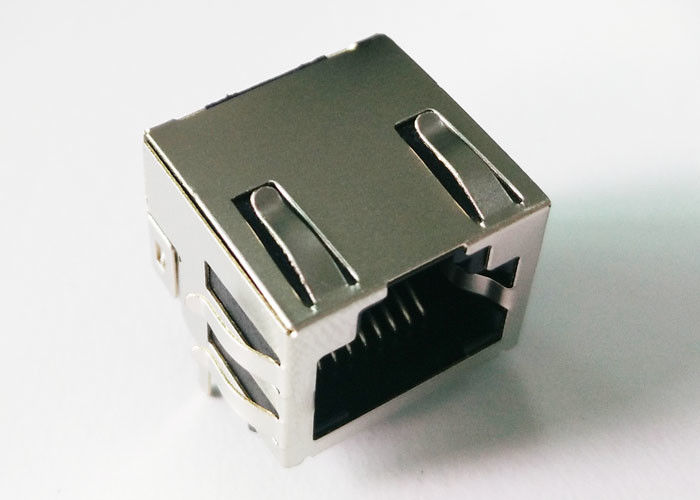

Bu 5631-S-K6-F-8C Korumalı RJ45 Modüler Jak (LINK-PP Parça Numarası LPJE101CNL) entegre manyetik içermeyen tek portlu 8P8C RJ45 dişi konnektördür, güvenilir sinyal bütünlüğü ve EMI koruması gerektiren Ethernet ağ ekipmanları için tasarlanmıştır.
Bu yan girişli korumalı RJ45 konnektör EMI topraklama parmaklarına, altın kaplama kontaklara ve THT lehim montajına sahiptir, bu da onu yönlendiriciler, anahtarlar ve Anakart Üzeri LAN tasarımları gibi yüksek güvenilirlikli ağ cihazları için uygun hale getirir.
Konnektör standart Ethernet arayüzlerini destekler ve manyetiklerin PCB üzerinde harici olarak uygulandığı PoE olmayan ağ uygulamaları için optimize edilmiştir.
| Parametre | Özellik |
|---|---|
| Parça Numarası | LPJE101CNL |
| Alternatif P/N | 5631-S-K6-F-8C |
| Konnektör Tipi | RJ45 Modüler Jak |
| Port Yapılandırması | 1 × 1 |
| Kontak Pozisyonu | 8P8C |
| Korumalı | EMI Parmakları ile Korumalı |
| Manyetikler | Entegre Manyetik Olmadan |
| LED | LED Yok |
| Montaj Tipi | Through Hole (THT) |
| PCB Montaj Açısı | Yan Giriş |
| Kilit Yönü | Sekme Yukarı |
| PCB Tutma Mandalı | T-Mandal |
| Kontak Kaplaması | Altın 6µ"/15µ"/30µ" |
| Kontak Malzemesi | Fosfor Bronz |
| İzolatör Malzemesi | PBT |
| Yanmazlık Sınıfı | UL94-V0 |
| Eşleşme Döngüleri | 500 |
| UL Sertifikası | E324776 |
| Boyut | İnç | mm |
|---|---|---|
| Uzunluk | 0.620 | 15.75 |
| Genişlik | 0.640 | 16.25 |
| Yükseklik | 0.516 | 13.10 |
| Parametre | Özellik |
|---|---|
| Akım Değeri | 1.5 A |
| Çalışma Gerilimi | 120 VAC |
| İzolasyon Direnci | ≥ 1000 MΩ |
| Kontak Direnci | ≤ 20 mΩ |
| Dielektrik Dayanım Gerilimi | 1000 VAC / 1 dakika |
| Parametre | Özellik |
|---|---|
| Çalışma Sıcaklığı | -40°C ila +85°C |
| Uyumluluk | RoHS Uyumlu |
| Lehimleme İşlemi | JEDEC Kurşunsuz Dalga Lehimleme |
Bu 5631-S-K6-F-8C korumalı RJ45 konnektör aşağıdakiler dahil olmak üzere Ethernet ağ ve iletişim sistemlerinde yaygın olarak kullanılır:
Bu LINK-PP LPJE101CNL 5631-S-K6-F-8C ile %100 uyumlu, PCB değişiklikleri gerektirmeden mevcut Ethernet donanım tasarımları için güvenilir bir doğrudan değiştirme sunar.
LINK-PP, dünya çapındaki ağ ekipmanı üreticileri için tam bir RJ45 konnektör, entegre manyetik jaklar (MagJack), LAN transformatörleri ve yüksek hızlı Ethernet bağlantı çözümleri portföyü sunmaktadır.
