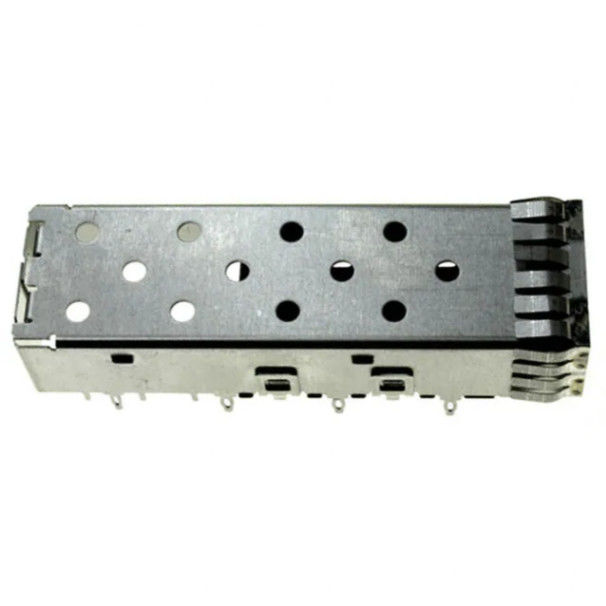

2007215-2 1x1 16 Gb/s SFP+ Basık-Fit Kafesli Soğutucu Açıklığı

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: LINK-PP

Sertifika: ISO 9001,ISO 14001,UL,SGS,REACH168

Model numarası: 2007215-2

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 10/100/25K

Fiyat: $2.10

Ambalaj bilgileri: 20/Tepsi

Teslim süresi: Stok

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 350K/Ay

En İyi Fiyatı Alın
Vurgulamak:

2007215-2 1x1 SFP+ Kafes

,

SFP+ Basın-Fit Kafes 16Gb/s

,

SFP+ Heatsink Açılışı ile Kafes

Part Number:
2007215-2
Pluggable Form Factor:
SFP+ (1x1 Single Port)
Port Matrix Configuration:
1 x 1 (1 Port)
Data Rate (Max):
16 Gb/s
Operating Temperature:
-55 – 105 °C [-67 – 221 °F]
Termination to PCB:
Through-Hole Press-Fit (2.05 mm Tail)
Top Configuration:
Heatsink Opening (9.00 x 26.50 mm)
Cage Material & Shielding:
0.25mm Nickel-Silver, Internal/External EMI Springs
PCB Thickness (Min.):
1.50 mm (Single-Sided) / 3.00 mm (Double-Sided)
Cage Dimensions (L x W x H):
48.70 x 14.50 x 9.50 mm (Ref.) / 9.70 mm Max Seated
Part Number:
2007215-2
Pluggable Form Factor:
SFP+ (1x1 Single Port)
Port Matrix Configuration:
1 x 1 (1 Port)
Data Rate (Max):
16 Gb/s
Operating Temperature:
-55 – 105 °C [-67 – 221 °F]
Termination to PCB:
Through-Hole Press-Fit (2.05 mm Tail)
Top Configuration:
Heatsink Opening (9.00 x 26.50 mm)
Cage Material & Shielding:
0.25mm Nickel-Silver, Internal/External EMI Springs
PCB Thickness (Min.):
1.50 mm (Single-Sided) / 3.00 mm (Double-Sided)
Cage Dimensions (L x W x H):
48.70 x 14.50 x 9.50 mm (Ref.) / 9.70 mm Max Seated
2007215-2 1x1 16 Gb/s SFP+ Basık-Fit Kafesli Soğutucu Açıklığı


The 2007215-2 tek bir bağlantı noktasına (1x1) sahip SFP+ Yüksek Hızlı Takılabilir G/Ç Kafes Montajı özel bir üst ısı emici açıklığı (9.00 ±0.20 mm × 26.50 ±0.20 mm), dahili ve harici bakır alaşımlı EMI topraklama yayları ve bir 0.25 mm Nikel-Gümüş alaşımı gövde içerir. 16 Gb/s'ye kadar seri veri hızları için derecelendirilmiştir ve -55°C ila +105°C [-67°F ila 221°F] arasında aşırı bir çalışma sıcaklığı aralığına sahiptir, lehimsiz Through-Hole Press-Fit uyumlu pimler (2.05 mm [0.081 in] kuyruk uzunluğu) aracılığıyla ana bilgisayar PCB'sine monte edilir. Kafes yalnızca veya 6.5 mm SAN / PCI / Ağ soğutucuları ve 20 pinli SMT konektörlerle paketlenmiş ikinci kaynak alternatifleri (yalnızca kafes veya paketlenmiş) LINK-PP tarafından hızlı 2-4 hafta fabrika teslimatı ile mevcuttur.




1. 2007215-2 1x1 SFP+ Kafes Genel Bakış


Referans Parça Numarası 2007215-2  Veri Hızı (Maks) 16 Gb/s (10GbE / 8G & 16G Fiber Kanal)
Takılabilir Form Faktörü SFP+ / SFP MSA (SFF-8432) Çalışma Sıcaklığı Aralığı -55 – 105 °C [-67 – 221 °F]
Bağlantı Noktası Matris Yapılandırması 1 × 1 (1 Bağlantı Noktası, Tek Bağlantı Noktası) PCB Sonlandırma Yöntemi Through-Hole Press-Fit (Uyumlu Pim)
Üst Yapılandırma Isı Emici Açıklığı (9.00 × 26.50 mm) Sonlandırma Kuyruk Uzunluğu 2.05 mm [0.081 in]
Isı Emici Uyumlu Evet (Klipsli PCI / 6.5mm SAN / Ağ Kanatlarını Kabul Eder) Önerilen PCB Kalınlığı 1.50 mm Min. (Tek Taraflı) / 3.00 mm Min. (Çift Taraflı)
Kafes Gövde Malzemesi 0.25 mm Nikel-Gümüş Alaşımı EMI Yay Malzemesi ve Kaplaması Bakır Alaşımı, Min. 0.8 µm Nikel Üzeri Min. 0.8 µm Kalay
Dahil Işık Borusu / Sızdırmaz Hayır (Işık Boruları Olmadan) / Hayır Paketleme Yöntemi Tepsi (20/Tepsi Otomatik Montaj İçin Hazır)




2. Ana Mekanik Boyutlar ve Özel Isı Emici Açıklığı


Gruplandırılmış çoklu bağlantı noktası kafeslerinin aksine, 2007215-2 bireysel bir 1x1 tek bağlantı noktalı SFP+ kafesidir. Metal kafes mekanik kılavuzluk, modül mandalı tutma, çerçeve EMI topraklaması ve üst termal pencere sağlarken, yüksek hızlı elektriksel arayüz ayrı bir PCB üzerine monte edilmiş 20 konumlu SMT SFP+ ana bilgisayar konektörü.


Mekanik ve Kesim Parametresi Kontrollü Çizim Değeri (C-2007215 Rev. C) Mühendislik Tasarım Notları
Referans Kafes Zarfı (U × G × Y) 48.70 mm × 14.50 mm × 9.50 mm (Referans) PCB üzerinde maksimum oturma yüksekliği: 9.70 mm (Referans) Belge 114-13120'ye göre
Ön Bağlantı Noktası Açıklığı (G × Y) 14.00 ±0.10 mm × 8.95 ±0.15 mm Standart SFP / SFP+ MSA optik ve DAC modülleriyle eşleşir
Üst Isı Emici Açıklığı (G × U) 9.00 ±0.20 mm × 26.50 ±0.20 mm Modül soğutması için ön kenardan 16.50 ±0.20 mm mesafede bulunur
Önerilen PCI Çerçeve Kesimi (G × Y) 15.45 mm × 10.40 mm (4X R0.30 mm Maks.) Min. merkezden merkeze bağlantı noktası aralığı: 16.25 mm
Çerçeveden PCB'ye Hizalama 1.02 ±0.30 mm (PCB Önü) / 3.50 ±0.30 mm (PCB Kesimi) 45.40 mm (Referans) çerçeve arkasından kafes arkasına




3. Parça Numarası Karşılaştırması: 2007215-2 - 2007215-1


Özellik 2007215-1 2007215-2 (Bu Model)
Bağlantı Noktası Matrisi ve Montajı 1 × 1 Tek Bağlantı Noktası, Press-Fit (2.05 mm Kuyruk) 1 × 1 Tek Bağlantı Noktası, Press-Fit (2.05 mm Kuyruk)
Üst Yüzey Yapısı Dairesel EMI Termal Havalandırma Delikleri Özel Isı Emici Açıklığı (9.00 × 26.50 mm)
Termal Uygulama Düşük güçlü alıcı-vericiler için pasif hava akışı 10G/16G optikler için doğrudan harici ısı emici / termal ped teması




4. PCB Press-Fit Delik Düzeni (A ve C Delikleri) ve Kalifikasyon Özellikleri


2007215-2 Recommended PCB Layout


  • A Deliği Özelliği: Önerilen matkap çapı Ø1.15 ±0.02 mm; bitmiş kaplamalı delik çapı Ø1.05 mm (Referans).
  • C Deliği Özelliği: Önerilen matkap çapı Ø0.95 ±0.02 mm; bitmiş kaplamalı delik çapı Ø0.85 mm (Referans).
  • PCB Kaplama Kuralları (TE Belge 114-13120): 0.025–0.050 mm bakır kaplama (maksimum sertlik 150 Knoop). Daldırma Kalay, HASL, OSP veya ENIG ile uyumludur. Not: SFP 1x1 tek parça kafes montajları için daldırma gümüş kullanılmamalıdır.
  • Mekanik Kalifikasyon (TE Belge 108-2364): Dayanıklılık derecesi 100 eşleşme döngüsü için; press-fit pim yerleştirme kuvveti ≤44.5 N/pim maks; press-fit çıkarma kuvveti ≥8.9 N/pim min; kafes mandalı tutma gücü ≥91.2 N min; alıcı-verici yerleştirme kuvveti ≤34.0 N (ısı emici yok) / ≤45.37 N (ısı emici klipsli).




5. İkinci Kaynak Çapraz Referansı: TE 2007215-2 - LINK-PP Eşdeğeri


Parametre TE Connectivity 2007215-2 LINK-PP 1x1 SFP+ Eşdeğeri
Yapılandırma ve Hız 1x1 SFP+ Press-Fit Kafes, 16 Gb/s 1x1 SFP+ Press-Fit Kafes, 16 Gb/s (Opsiyonel 6.5mm SAN Isı Emici Kiti)
Ayak İzi ve Üst Pencere A / C Deliği, 2.05 mm Kuyruk, 9.0 × 26.5 mm Açıklık Eşleşen SFF-8432 / C-2007215 Ayak İzi ve Isı Emici Açıklığı
Çalışma Sıcaklığı -55°C ila +105°C -55°C ila +105°C (RoHS, REACH, ISO9001/14001 Sertifikalı)
Standart Teslim Süresi 16–26 Hafta Tahsis Stoktan 2–4 Hafta (24 saat içinde Ücretsiz Numuneler ve 3D STEP Modelleri)





6. Sıkça Sorulan Sorular


S1: 2007215-1 ve 2007215-2 arasındaki fark nedir?

C: Müşteri Çizimi C-2007215'e göre, 2007215-1 üst yüzeyde dairesel EMI havalandırma deliklerine sahipken, 2007215-2 harici bir klipsli ısı emici veya şasi soğuk plakasının SFP+ optik alıcı-vericiye doğrudan temas etmesini sağlayan 9.00 × 26.50 mm dikdörtgen ısı emici açıklığına sahiptir.


S2: 2007215-2 bir ısı emici veya 20 pinli SFP+ ana bilgisayar konektörü içeriyor mu?

C: Standart 2007215-2 parça numarası, ısı emici açıklığına sahip metal press-fit kafesi belirtir (Isı Emici Uyumlu: Evet). 20 konumlu SMT SFP+ konektörü ve klipsli ısı emici (4.2 mm PCI, 6.5 mm SAN veya 13.5 mm Ağ ısı emicileri gibi) ayrı bileşenlerdir. LINK-PP, yalnızca bağımsız 2007215-2 kafesini veya eksiksiz tek duraklı bir kit (Kafes + Isı Emici + Klips + 20-Pin Konektör) tedarik edebilir.


S3: 2007215-2 için hangi PCB kalınlığı gereklidir?

C: Minimum PCB kalınlığı 1.50 mm [0.059 in] tek taraflı montaj için ve 3.00 mm [0.118 in] TE Uygulama Belirtimi 114-13120'ye göre aynı kartın her iki tarafına tek bağlantı noktalı kafesler monte edildiğinde.
