Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 0826-1G1T-23-F
belge: LPJK0071AWNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.05-$1.28
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Yaklaşık 3 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
Parça Numarası: |
0826-1G1T-23-F |
Port sayısı: |
1x1 |
Hız: |
1000base-T |
Örnekler: |
Ücretsiz Mevcut |
Eş değer: |
LPJK0071AWNL |
Boyut: |
32.77x16.31x13.61mm |
NEDEN OLMUŞ: |
G/g |
Çalışma Sıcaklığı: |
0 ~ +70ºC |
Bağlantı Noktası Yapılandırması: |
Sekme Yukarı |
EMI sekmeleri: |
İle |
Parça Numarası: |
0826-1G1T-23-F |
Port sayısı: |
1x1 |
Hız: |
1000base-T |
Örnekler: |
Ücretsiz Mevcut |
Eş değer: |
LPJK0071AWNL |
Boyut: |
32.77x16.31x13.61mm |
NEDEN OLMUŞ: |
G/g |
Çalışma Sıcaklığı: |
0 ~ +70ºC |
Bağlantı Noktası Yapılandırması: |
Sekme Yukarı |
EMI sekmeleri: |
İle |
0826-1G1T-23-F, yüksek bant genişlikli ağ cihazları için tasarlanmış birinci sınıf tek portlu (1x1) Gigabit Entegre Konnektör Modülü (ICM)'dir. Dört diferansiyel çiftin tamamında entegre ortak mod filtrelemeli gelişmiş 12 çekirdekli manyetik topolojiye sahip bu Tab-Up, PoE Olmayan konnektör, 125 MHz'e kadar ultra düşük ekleme kaybı, üstün EMI bastırma ve zorlu ticari Ethernet donanımları için 50 mikron altın kaplama sunar.
| Parametre | Özellik |
|---|---|
| Hız | 1000BASE-T (Gigabit Ethernet) |
| Manyetik Topoloji | 12 Çekirdekli Tasarım |
| Port Yapılandırması | 1x1 Tek Port |
| Kilit Yönü | Yukarı Sekmeli |
| Çalışma Sıcaklığı | 0°C ila +70°C |
| PoE Yeteneği | PoE Değil |
| Kontak Arayüzü | 50 μin Sert Altın |
| Optik Durum | Çift Yeşil LED |
| İzolasyon HiPot | 1500 Vrms |
| Lehimleme Derecesi | Maks. 260°C (10sn) |
| Güvenlik Onayları | UL E196366 / E169987 |
| Ekran | EMI Ta'lı Bakır Alaşım |
| Kategori | Mühendislik Parametresi | Teknik Kriter | Test Koşulu / Notlar |
|---|---|---|---|
| Temel Tanımlama | Parça Numarası (P/N) | 0826-1G1T-23-F | Rev. F Aktif Yaşam Döngüsü |
| Seri Adı | Gigabit MagJack | Entegre Konnektör Modülü | |
| Ethernet ve Manyetikler | İletim Hızı | 1000BASE-T (Gigabit Ethernet) | Geriye dönük uyumlu 10/100Base-T |
| Çekirdek Mimarisi | 12 Çekirdek (4 Diferansiyel Kanal) | TP1, TP2, TP3, TP4 bireysel filtreleme | |
| Çevirme Oranı (Tüm Kanallar) | 1CT : 1CT (±2%) | Eşleştirilmiş Gönderme ve Alma kanalları | |
| Açık Devre Endüktansı (OCL) | 350 μH MİN. | 100 kHz, 100 mVrms, 8 mA DC Bias'da | |
| Ekleme Kaybı | 0.1–1.0 MHz: -1.1 dB MAK. 1.0–65 MHz: -0.5 dB MAK. 65–100 MHz: -0.8 dB MAK. 100–125 MHz: -1.2 dB MAK. |
Genişletilmiş Gigabit boşluğu için 125 MHz'e kadar değerlendirildi | |
| Geri Dönüş Kaybı (100 Ω Referanslı) | 0.5–40 MHz: -18 dB MİN. 40–100 MHz: -(12 + 20 log(f/80 MHz)) dB MİN. |
Optimal geri dönüş kaybı düşük paket titremesini sağlar | |
| Ortak Moddan CM'ye Reddetme | -30 dB MİN. | 100 kHz–100 MHz | |
| Ortak Moddan DM'ye Reddetme | -35 dB MİN. | 100 kHz–100 MHz | |
| Dielektrik İzolasyon (HiPot) | 1500 Vrms MİN. | IEEE 802.3'e göre %100 üretim kontrolü | |
| PoE Güç Derecesi | PoE Değil | Saf veri hatları; izole sonlandırma | |
| Optik (LED Matrisi) | LED 1 (Sağ Ön) | Saf Yeşil | Pin 14 (+) Anot / Pin 13 (-) Katot |
| LED 2 (Sol Ön) | Saf Yeşil | Pin 16 (+) Anot / Pin 15 (-) Katot | |
| LED Optik Özellikleri | VF = 2.2 V TIP. λD = 570 nm TIP. |
IF = 20 mA test koşulunda | |
| Mekanik ve Malzemeler | Montaj Tipi | THT (Through Hole Mount) | Dik açı / Yatay PCB çıkışı |
| Kilit / Sekme Yönü | Yukarı Sekmeli (Kilit Yukarı) | Üst kilit kilitleme | |
| Gövde Malzemesi | Termoplastik PA, Siyah | Yanmazlık derecesi UL 94V-0 | |
| Kontak Arayüzü Kaplaması | 50 mikron sert altın | 30 mikron nikel alt kaplama üzerinde | |
| Ekran Kabuğu | Nikel kaplı bakır alaşım | Sürekli üst/yan EMI yaylı sekmelerle | |
| Lehim Pinleri ve Kurşunları | Kalay kaplı bakır tel, çapı 0.018" | Toprak kurşunları %100 ön lehim daldırmalıdır | |
| Genel Boyutlar | 32.77 mm (U) × 16.31 mm (G) × 13.61 mm (Y) | 1.290" (D) × 0.642" (G) × 0.536" (Y) | |
| Panel Kesim Önerisi | 17.07 mm [0.672"] Genişlik × 14.00 mm [0.551"] Yükseklik | Ön yüzeye mesafe: 2.03 mm [0.080"] | |
| Termal ve Güvenilirlik | Çalışma Sıcaklığı | 0°C ila +70°C | Ticari sıcaklık profili |
| Dalga Lehimleme Limiti | Maks. 260°C, Maks. 10 Saniye | Kurşunsuz dalga lehimleme ile uyumlu | |
| Yasal Uyumluluk | Yasal Uyumluluk | RoHS Uyumlu, FCC Boşluk Uyumlu | cURus Dosya No. E196366 ve # E169987 |
| Standart Paketleme | 40 adet / tepsi; 10 tepsi (400 adet) / ana kutu | Tepsi P/N: 0200-9999-F6 (Üst) / 0200-9999-F7 (Alt) |

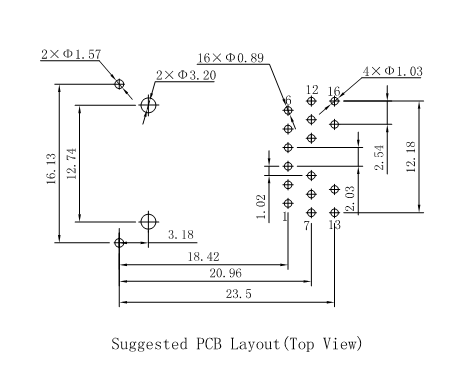

1. Önerilen PCB Delik Düzeni:
2. Önerilen Panel Bezel Kesimi:
3. Dalga Lehimleme Termal Zarfı:
Hayır. 0826-1G1T-23-F, PoE Olmayan bir Gigabit konnektördür. Sadece 1000BASE-T'ye kadar yüksek hızlı veri iletimi için tasarlanmıştır. Sisteminize PoE veya PoE+ güç enjeksiyonu gerekiyorsa, Bel Fuse 0826-1X1T veya LINK-PP LPJK serisi gibi PoE dereceli serileri seçmelisiniz.
12 çekirdekli topoloji, Gigabit Ethernet için gerekli olan tüm 4 diferansiyel çift (8 iletken) boyunca özel izolasyon transformatörleri ve ortak mod filtreleri içerir. Bu tasarım, paket çarpışmalarını en aza indirir, çiftler arası çapraz konuşmayı ortadan kaldırır ve 125 MHz'e kadar yüksek sinyal bütünlüğünü sağlar.
Hem LED 1 hem de LED 2 standart Yeşil LED'lerdir. LED 1 (sağ) Pin 14'te pozitif ve Pin 13'te toprak ile sürülür. LED 2 (sol) Pin 16'da pozitif ve Pin 15'te toprak ile sürülür. Her ikisi de 20 mA'de yaklaşık 2.2V'luk bir ileri voltaj düşüşüne sahiptir.
