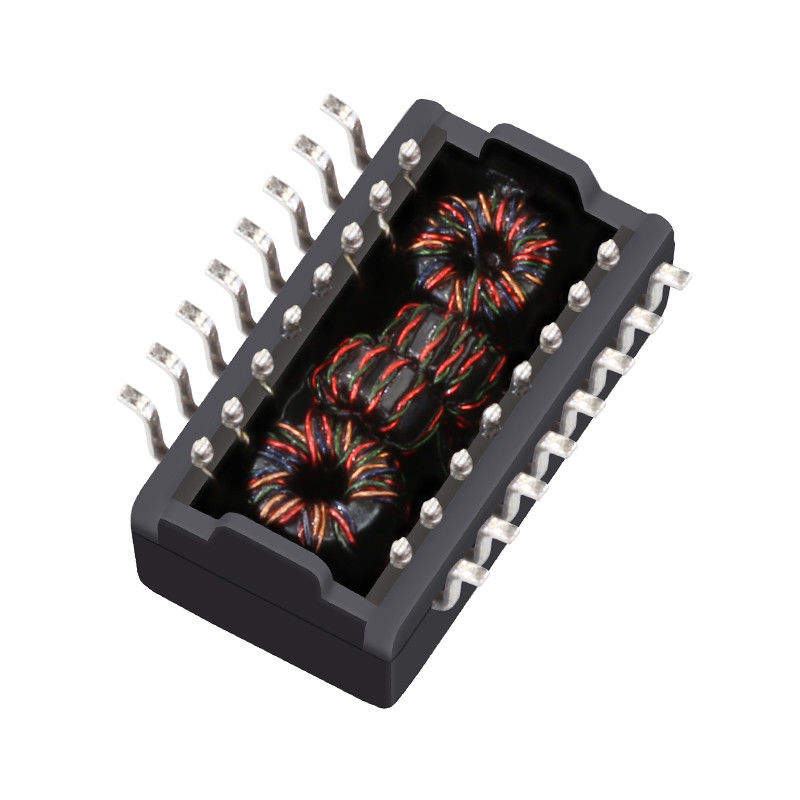

TG110-A050N2LF 10/100BASE-TX Otomotiv Ethernet Transformatörü SMT

 TG110-A050N2LF yüksek performanslı, otomotiv sınıfı SMT (Yüzey Montaj Teknolojisi) transformatörüdür ve özellikle 10/100BASE-TX Ethernet uygulamaları için tasarlanmıştır. Halo Electronics tarafından üretilen bu tek portlu bileşen tamamen AEC-Q200 onaylıdır, bu da zorlu otomotiv ortamları için gereken en yüksek güvenilirlik ve dayanıklılık seviyelerini garanti eder.

Kompakt bir SMD ayak izi ile tasarlanan TG110-A050N2LF, kritik galvanik izolasyon ve sinyal koşullandırma sağlar, bu da onu modern araçlarda yüksek hızlı veri iletişimi için vazgeçilmez bir bileşen haline getirir.

• Otomotiv Sınıfı Güvenilirlik: Mekanik stres ve çevresel değişiklikler altındaki performansı garanti eden AEC-Q200 standartlarına tam uyumludur.
• Optimize Edilmiş Sinyal Bütünlüğü: Hem iletim hem de alım kanalları için 1CT:1CT çevrim oranına sahiptir, bu da mükemmel empedans eşleştirmesi sağlar.
• Yüksek İzolasyon: Hassas PHY çiplerini voltaj dalgalanmalarından ve gürültüden koruyarak 1500Vrms Hi-Pot koruması sunar.
• Düşük Parazitikler: Yalnızca 35pF maksimum sargılar arası kapasitans (35pF) ve düşük 0.9Ω DCR ile sinyal bozulmasını ve ekleme kaybını en aza indirir.
• Sağlam SMT Paketleme: Otomatik toplama ve yerleştirme montajı için tasarlanmıştır, üretim maliyetlerini düşürür ve PCB alan verimliliğini artırır.

10/100BASE-TX SMT Transformatörünün Teknik Özellikleri

TG110-A050N2LF Otomotiv Ethernet Transformatörünün Tipik Uygulamaları

• Otomotiv bilgi-eğlence sistemleri
• Araç içi Ethernet bağlantısı
• 10/100BASE-TX iletişim modülleri
• Otomotiv ağ donanımı
• AEC-Q200 onayı gerektiren kompakt SMD manyetik tasarımlar

Kalite ve Uyumluluk

TG110-A050N2LF kurşunsuz ve RoHS uyumludur. AEC-Q200 onayı, sıcaklık döngüsü, nem sapması, mekanik şok ve titreşim için kapsamlı testlerden geçtiği anlamına gelir ve küresel otomotiv tedarik zincirinin katı taleplerini karşıladığını garanti eder.

 AEC-Q200 Ethernet Transformatörleri Hakkında SSS

TG110-A050N2LF, elektrik performansını otomotiv onayıyla dengeleyen bir transformatör arayan mühendisler için pratik bir çözümdür. 350µH OCL, düşük 0.9Ω DCR ve 35pF kapasitans sınırı verimli sinyal iletimini desteklerken, 1500Vrms hi-pot derecesi Ethernet uygulamaları için izolasyon güvenilirliği ekler.

S1: TG110-A050N2LF ne için kullanılır?

Otomotiv bilgi-eğlence ve benzeri ağ sistemleri için tasarlanmış bir SMD tek portlu 10/100BASE-TX otomotiv Ethernet transformatörüdür.

S2: TG110-A050N2LF AEC-Q200 onaylı mı?

Evet. Veri sayfası onu AEC-Q200 onaylı olarak listelemektedir.

S3: TG110-A050N2LF'nin çevrim oranı nedir?

Çevrim oranı 1CT:1CT'dir.

S4: Çalışma sıcaklığı aralığı nedir?

Listelenen çalışma sıcaklığı aralığı 0 ila +70°C'dir.

S5: Ne kadar izolasyon derecesi sağlar?

Transformatör 1500Vrms hi-pot olarak belirtilmiştir.
