Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: RB1-125BAG1A
belge: LPJ0013AHNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.5-$0.8
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stokta 3 gün içinde kargoya verilir
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
PN: |
RB1-125BAG1A |
ÇİN YAPIMI: |
LPJ0013AHNL |
Ürün Tipi: |
Transformatörlü MagJack RJ45 konektörü |
Ledli Gösterge: |
Yeşil sarı |
EMI koruma: |
Korumalı |
Ethernet Uygulaması: |
10/100base-t |
İzolasyon Koruması: |
yerleşik |
Montaj Tipi: |
Delikten, Dik Açı |
PN: |
RB1-125BAG1A |
ÇİN YAPIMI: |
LPJ0013AHNL |
Ürün Tipi: |
Transformatörlü MagJack RJ45 konektörü |
Ledli Gösterge: |
Yeşil sarı |
EMI koruma: |
Korumalı |
Ethernet Uygulaması: |
10/100base-t |
İzolasyon Koruması: |
yerleşik |
Montaj Tipi: |
Delikten, Dik Açı |

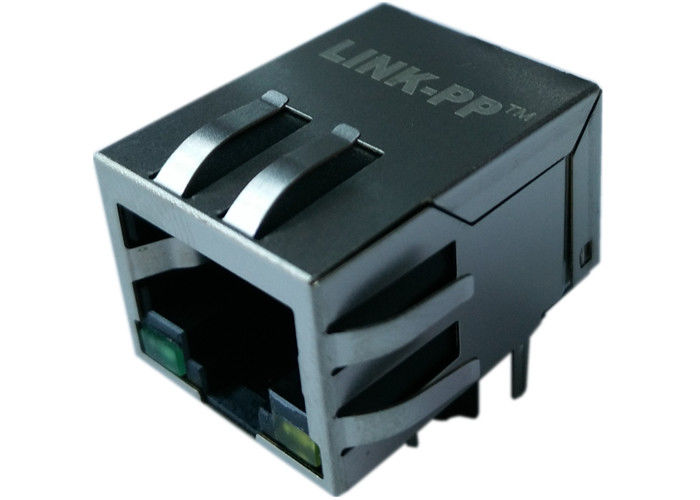

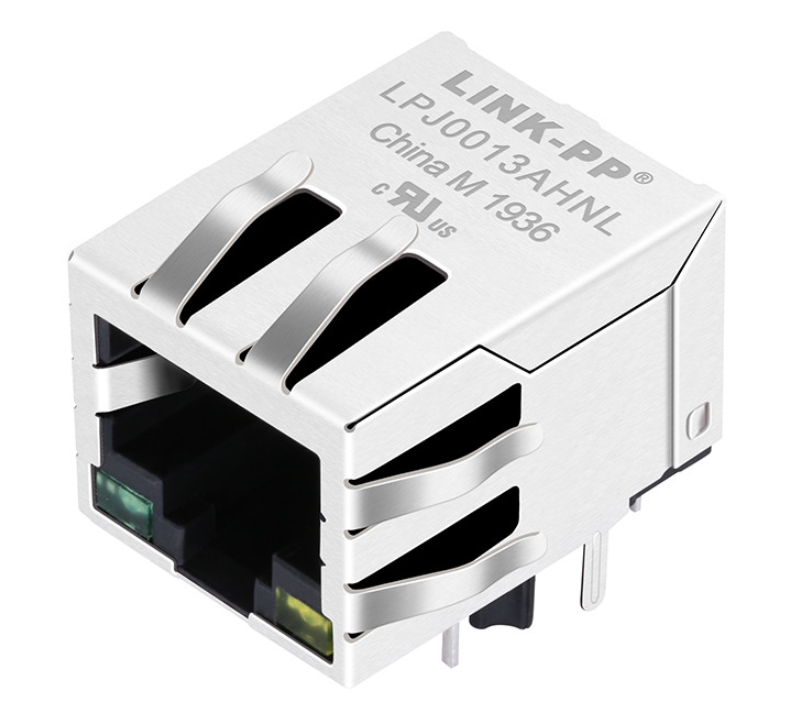

BuRB1-125BAG1A RJ45 Transformörlü 1×1Yüksek performanslıentegre RJ45 MagJack konektörüiçin tasarlanmıştır10/100Base-T Ethernet uygulamalarıBu tek portlu, kalkanlı RJ45 konektörü,LAN transformatörü (manyetik),Yerleştirme parmakları ile EMI koruma, veÇift renkli LED göstergelerkompakt bir delikli dikdörtgen paket içine.
Güvenilir sinyal bütünlüğü, EMI bastırma ve alan verimli PCB entegrasyonu gerektiren Ethernet ağ ekipmanları için tasarlanmış olan RB1-125BAG1A,AutoMDIX işlevselliği, zorlu elektrik performans gereksinimlerini karşılar ve mükemmel ortak mod reddedilmesini, düşük yerleştirme kaybını ve izolasyon korumasını sağlar.
Bu...Entegre transformatör ve LED ile RJ45 konektörüİçeri alanlar için idealdir.Ethernet anahtarları, yönlendiriciler, endüstriyel ağ ekipmanları, gömülü denetleyiciler, IoT geçitleri ve iletişim cihazları.
| Parametreler | Spesifikasyon |
|---|---|
| Ürün Türü | Entegre transformatörlü RJ45 konektörü |
| Bölüm Numarası | RB1-125BAG1A |
| Bağlantı tipi | RJ45 Modüler Jack (MagJack) |
| Yapılandırma | 1x1 Tek Port |
| Uygulama | 10/100Base-T Ethernet |
| Entegre manyetik | - Evet. |
| LED gösterge | - Evet. |
| LED Rengi | Yeşil / Sarı |
| Koruma | EMI parmağı ile korunmuş |
| Montaj Tipi | Çukurdan |
| PCB montajı yönelimi | Düz açı (90°) |
| Sekme Yönü | Yere yat. |
| Satır sayısı | 1 |
| Jack başına çekirdek sayısı | 4 |
| Paketleme | Tabak |
| Parametreler | Spesifikasyon |
|---|---|

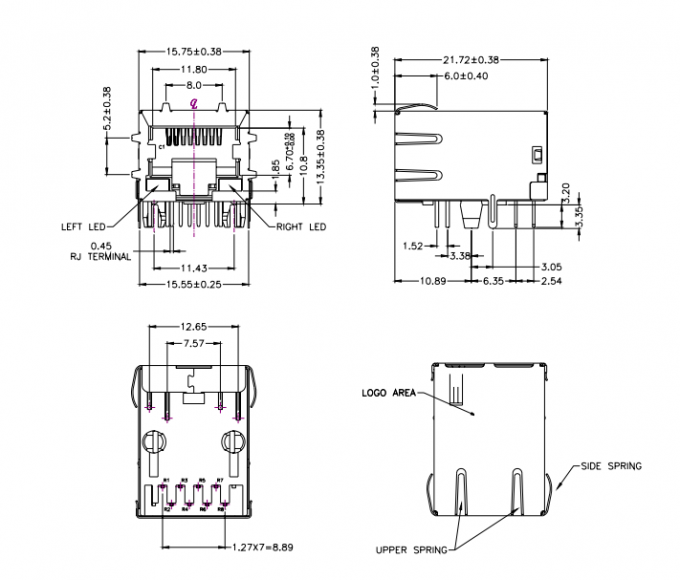

| PCB'nin Üstündeki Yükseklik | 0.525" (13.33mm) |
| Port Yapılandırması | Tek Liman |
| Bitiş Tarzı | Kaynatma |
| Kabuk malzemesi | Paslanmaz çelik |
| Ön kabuk kalınlığı | 0.20mm. |
| Arka kabuğun kalınlığı | 0.20mm. |
| Yerleştirme Bacağı | Ön lehimleme |
| Konut malzemeleri | Yüksek sıcaklıklı termoplastik |
| Ev Rengi | Siyah |
| Alev derecesi | UL94 V-0 |
| Bileşen | Malzeme | Spesifikasyon |
|---|---|---|
| RJ45 Terminalı | Fosfor Bronz | Kalınlığı 0,30 mm |
| İletişim alanı bitiş | Altın Flaş | |
| Solder Tail Finish | 100μ" Min Tin | |
| Alt kaplama | 50~100μ" Nikel | |
| Giriş Terminalı | Bakır | Kalınlığı 0,35 mm |
| Bağlantı Terminalı | Bakır | Kalınlığı 0,25 mm |
| İletişim Bitir | Altın Flaş | |
| Kalkan malzemesi | Paslanmaz çelik |
| Parametreler | Spesifikasyon |
|---|---|
| Çalışma sıcaklığı | 0°C - +70°C |
| Depolama sıcaklığı | -40°C ila +85°C |
| Depolama Durumu | Korozyona ve fiziksel hasarlara karşı koruma |
| Parametreler | Spesifikasyon |
|---|---|
| Ethernet Hızı | 10/100Base-T |
| İmpedans | 100Ω Dengeli Düşük Geçişli Filtre |
| AutoMDIX Destek | - Evet. |
| Liman sayısı | 1 |
| Transformör Tipi | Entegre LAN manyetikleri |
| Parametreler | Spesifikasyon |
|---|---|
| Birincil indüktansa | 350μH Dakika |
| Test Durumu | 100kHz, 0.1V, 8mA DC Bias |
| Giriş İzolasyonu | 1500VAC / 60 saniye |
| DC İzolasyonu | 2250VDC / 60 saniye |
RB1-125BAG1A entegre manyetik modülü, optimize edilmiş filtreleme ve gürültü bastırma yoluyla güvenilir Ethernet sinyal iletimini sürdürmek için tasarlanmıştır.
| Frekans aralığı | Performans |
|---|---|
| 1~100MHz | -1.0dB Max |
| Frekans aralığı | Performans |
|---|---|
| 1~30MHz | -18dB Min |
| 30~60MHz | -16dB Min |
| 60~80MHz | -12dB Min |
| Parametreler | Performans |
|---|---|
| Ortak mod reddetimi (CMR) | -30dB Min @1~100MHz |
| Karşılıklı ses | -30dB Min @1~100MHz |
Dış LAN transformatörleri gerektiren geleneksel RJ45 konektörlerinin aksine, RB1-125BAG1A:
PCB karmaşıklığını ve montaj maliyetlerini azaltan tek bir kompakt bileşene dönüştürür.
Şöyle:
Bağlantı sabit 10/100Mbps Ethernet iletişimi sağlar.
Aşağıdakilerin kombinasyonu:
Uzun süreli kullanım için mükemmel dayanıklılık sağlar.
RB1-125BAG1A destekler10/100Base-T Ethernet uygulamaları, ağ ekipmanları için güvenilir Hızlı Ethernet bağlantısı sağlar.

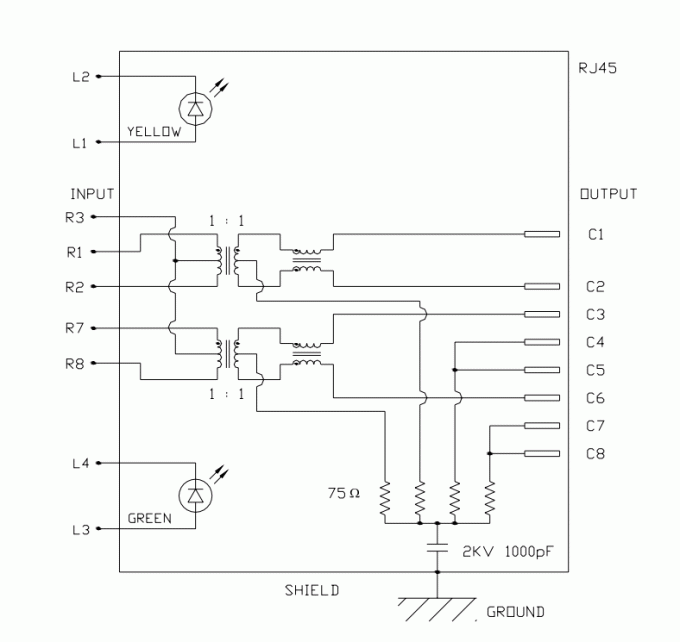

Bu RJ45 MagJack, Ethernet manyetiklerini entegre ederek ayrı bir harici LAN transformatörüne ihtiyaç duyulmasını ortadan kaldırıyor.
RB1-125BAG1A destekler.AutoMDIX, Ethernet kablosunun gönderme ve alım çiftlerinin otomatik olarak tespit edilmesini ve düzeltilmesini sağlar.
Bağlantı birDüz açılı, delikli montaj tasarımı, PCB montajı için güçlü mekanik istikrar sağlar.
Evet.Yeşil/sarı LED göstergelerEthernet bağlantısı ve aktivite durum izleme için.
Entegre transformatör en az birincil indüktans sağlar350μH 100kHz'de 8mA DC yanlısı ile.
RB1-125BAG1A, elektromanyetik müdahaleyi azaltmak için EMI topraklama parmakları ile paslanmaz çelik kalkanına sahiptir.
Çalışma sıcaklık aralığı:0°C - +70°C, depolama kapasitesi-40°C ila +85°C.
Entegre RJ45 MagJacks, yaygın olarak Ethernet anahtarları, yönlendiriciler, endüstriyel denetleyiciler, IoT cihazları, gömülü sistemler ve iletişim ekipmanlarında kullanılır.
Transformör RJ45 konektörüne entegre olduğundan PCB tasarımını basitleştirebilir ve ayrı çözümlerle karşılaştırıldığında bileşen sayısını azaltabilir.
