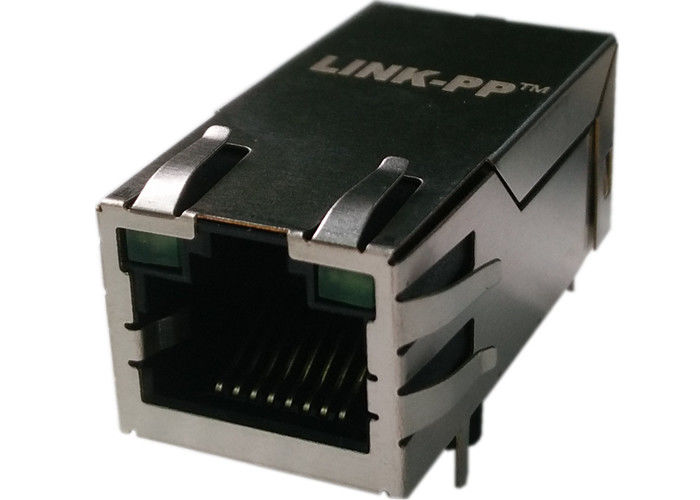

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 Konnektör (Sekme Yukarı, 35W PSE, 2250VDC)

JK0-0177NL, Pulse'nin PulseJack™ serisine ait, yüksek performanslı, tek portlu (1x1) Gigabit (1000BASE-T) RJ45 Entegre Konnektör Modülü (ICM)'dir. 12 ayrı sinyal pini ve 4 izole PoE+ güç pini içeren gelişmiş bir dahili mimari ile tasarlanan JK0-0177NL, IEEE 802.3at / IEEE 802.3bt spesifikasyonlarına tam uyumludur.

2 veya 4 çift üzerinden 2250 VDC dielektrik izolasyonu sağlarken, PSE sitesinde 35W'a kadar sürekli güç (PD sitesinde 15W-30W) sağlar. 20 mA hat tarafı DC sapması altında doğrulanmış, sektör lideri 350 µH minimum açık devre endüktansı (OCL) özelliğine sahip JK0-0177NL, yüksek güçlü PoE kurulumlarında sıfır çekirdek doygunluğu sağlar. UL 94 V-0 alev geciktirici termoplastik gövdeye sahip ve MSL 1 dereceli olan bu ürün, yüksek yoğunluklu ağ donanımları, IP güvenlik kameraları, akıllı bina kontrolörleri ve kurumsal erişim noktaları için optimize edilmiştir.

1. Genel ve Çevresel Performans

2. PoE Güç Dağıtımı ve Elektriksel Özellikler (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Malzemeler, Mekanik Dayanıklılık ve LED Yapılandırması

IF=20 mAJK0-0177NL RJ45 Konnektör Veri Sayfası

Mühendislik Derinlemesine İnceleme: Neden JK0-0177NL Seçilmeli?

1. 20 mA DC Sapma Toleransı: Yüksek Dengesiz Akımlar Altında Çekirdek Doygunluğunu Önleme

Çoğu genel Gigabit ICM, eski IEEE 802.3 standardı altında yalnızca 11 mA DC sapması için derecelendirilmiştir. Gerçek dünya PoE+ kurulumlarında, kablo çifti direnç dengesizlikleri yüksek DC döngü ofsetlerine neden olabilir.

Pulse JK0-0177NL, 20 mA DC sapmasında minimum 350 µH OCL'yi garanti ederek, geleneksel konnektörlerin doygunluk marjının neredeyse iki katını sağlar. Bu, endüktans düşüşünü önler, yüksek frekanslı geri dönüş kaybını stabilize eder ve uzun kablo mesafelerinde (100 metreye kadar) paket kaybını veya bağlantı dalgalanmasını tamamen ortadan kaldırır.

2. Özel 12-Sinyal + 4-PoE Pin Fiziksel Ayrımı

Merkez tapaları dahili sinyal izlerinde birleştiren yaygın entegre konnektörlerin aksine, JK0-0177NL, 12 sinyal pini ve 4 ağır hizmet tipi PoE güç pini için özel bir fiziksel ayrım sunar.

Termal Ayrıştırma: Hassas PHY diferansiyel sinyallerinden 35W'a kadar sürekli DC ısısını izole eder.

• Yakın Uç Çapraz Konuşma (NEXT) Azaltma: Güç enjeksiyon geçişleri ve veri transformatörleri arasındaki karşılıklı endüktans kuplajını en aza indirir.
• Donanım Tasarımı ve PCB Düzeni Önerileri

1. Yüksek Akım PoE Yönlendirmesi (4 Güç Pini):

Minimum sıcaklık artışıyla 720 mA'ya kadar sürekli hat akımlarını karşılamak için 4 özel PoE güç izini en az 30 ila 35 mil (1 oz bakır için) genişliğinde yönlendirin.

• Isıyı doğrudan dahili toprak/güç düzlemlerine iletmek için güç dönüş pinlerinin altına yerel bir termal transfer poligonu yerleştirin.
• 2. 2250 VDC İzolasyon Kuralı Sınırı:

2250 VDC dielektrik testini güvenli bir şekilde geçmek için ön uç hat tarafı devresi (şasi/kalkan toprağı) ile dijital PHY tarafı devresi (mantık toprağı) arasında ≥ 2.0 mm mutlak bir boşluk mesafesi koruyun.

3. Dalga Lehim Termal Profili:

Modül MSL 1 termoplastik gövdeye sahip olduğundan, ambalajından çıktığı gibi dalga lehimlemeye hazırdır. Önerilen tepe sıcaklığı, 10 saniyeyi aşmayan bir süre için maksimum 260°C'dir.

Tedarik, Lojistik ve Sipariş Bilgileri

Sipariş İçin Parça Numarası:

• JK0-0177NL Paketleme Standardı:
• Endüstriyel antistatik Tepsi paketleme (koruyucu yastıklı ana nakliye kartonları).Nem Hassasiyeti:
• JEDEC MSL 1 (dalga lehimlemeden önce kuru paket veya pişirme gerektirmez).Minimum Sipariş Miktarı (MOQ):
• Standart tam tepsi miktarları (Prototipleme için örnek miktarları desteklenir).Standart Fabrika Teslim Süresi:
• 6–10 Hafta (Dinamik tampon envanteri için satış masamızla iletişime geçin).Sıkça Sorulan Sorular

S1: Pulse JK0-0177NL ve JXK0-0177NL arasındaki operasyonel fark nedir?

C: Temel fark çalışma sıcaklığı derecesindedir. JK0-0177NL, ticari sıcaklık ortamları (0°C ila +70°C) için belirtilmiştir. JXK0-0177NL, endüstriyel sıcaklıklara (-40°C ila +85°C) dayanacak şekilde genişletilmiş sıcaklık manyetik teli ve kaplaması ile tasarlanmıştır. Her iki cihaz da aynı pin çıkışlarına, ayak izi boyutlarına ve elektriksel çevirme oranlarına sahiptir.

S2: JK0-0177NL, IEEE 802.3bt 4 çift PoE gücünü destekleyebilir mi?

C: Evet. JK0-0177NL başlangıçta IEEE 802.3at (PoE+) 30W'ı 2 çift üzerinden (MX1 ve MX2 hat bağlantılarını kullanarak veya MX3/MX4 kullanarak 15W) teslim etmek için hedeflenmiş olsa da, dahili 4 kanallı transformatör geometrisi ve özel 4 pinli güç çıkışı, daha yeni IEEE 802.3bt standardı altında tüm 4 çiftte 30W-80W güç dağıtımını desteklemesine olanak tanır.

S3: 20 mA DC sapmasında 350 µH, PoE+ uygulamaları için neden kritik öneme sahiptir?

C: Bir Ethernet kablosundan yüksek DC akımları aktığında, iletken çiftleri arasındaki direnç eşitsizlikleri transformatör sargıları boyunca dengesiz bir DC sapması oluşturur. JK0-0177NL, 20 mA DC akım sapması uygulandığında en az 350 µH endüktansı koruyacağını garanti eder, bu da Ethernet diferansiyel sinyallerini bozabilecek ve paket kaybına neden olabilecek manyetik doygunluğu önler.

S4: Hangi Ethernet PHY alıcı-vericileri JK0-0177NL ile uyumludur?

C: Tüm 4 diferansiyel kanal boyunca standart 1CT:1CT çevirme oranı, JK0-0177NL'yi TI, Marvell, Broadcom, Realtek ve Microchip'ten IC'ler dahil olmak üzere tüm önde gelen mevcut mod ve voltaj modlu Gigabit Ethernet PHY'leri ile evrensel olarak uyumlu hale getirir.
