Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 0813-1X1T-43-F
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: $0.06-$0.35
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Ürün Tipi: |
MagJack'ler (ICM'ler) |
Parça numarası: |
0813-1X1T-43-F |
Port sayısı: |
1x1 |
Hız: |
1000base-T |
EMI sekmeleri: |
İle |
Neden olmuş: |
olmadan |
Rohs Uyumlu: |
EVET-RoHS |
Çalışma Sıcaklığı: |
0 ~ +70ºC |
Ürün Tipi: |
MagJack'ler (ICM'ler) |
Parça numarası: |
0813-1X1T-43-F |
Port sayısı: |
1x1 |
Hız: |
1000base-T |
EMI sekmeleri: |
İle |
Neden olmuş: |
olmadan |
Rohs Uyumlu: |
EVET-RoHS |
Çalışma Sıcaklığı: |
0 ~ +70ºC |

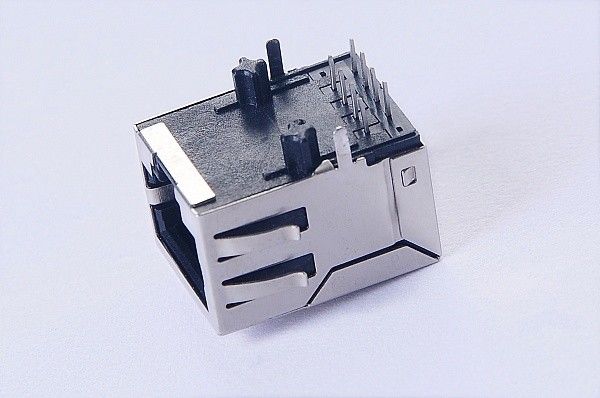

0813-1X1T-43-F, 1000BASE-T (Gigabit Ethernet) uygulamaları için tasarlanmış yüksek performanslı, tek portlu (1x1) RJ45 Entegre Bağlantı Modülü (ICM) dir.Bu MagJack®, endüstri standardı RJ45 konektörünün yüksek yoğunluk avantajlarını hassas tasarımlı manyetiklerle birleştirir., üstün sinyal bütünlüğü, EMI bastırma ve tek bir PCB alan tasarrufu bileşeninde galvanik izolasyon sağlar.
| Parametreler | Spesifikasyon |
|---|---|
| Ürün Adı | 0813-1X1T-43-F RJ45 Mıknatıslı |
| Türü | MagJack / ICM |
| Liman sayısı | 1x1 |
| Hız | 1000BASE-T |
| Yükseklik Profili | Standart |
| LED | - Hayır. |
| Port Yapılandırması | Alt Sekme |
| PoE Rating | Non PoE |
| Montaj Tipi | Hole Dağı'ndan |
| Çalışma sıcaklığı | 0°C - +70°C |
| EMI Tabları | - Evet. |
| RoHS Uyumluluğu | - Evet. |
0813-1X1T-43-F, 1000BASE-T Ethernet uygulamaları için tasarlanmış 1x1 RJ45 MagJack (Entegre Bağlantı Modülü, ICM) 'dir.PCB tasarımını basitleştirmeye yardımcı olmak, düzen karmaşıklığını azaltır ve güvenilir Gigabit Ethernet performansını destekler.
Standart bir yükseklik profili, aşağıya doğru açılan bir port ve delikli montaj ile inşa edilmiş.Bu konektör, sabit mekanik tutma ve güvenilir sinyal bütünlüğü gerektiren ağ ekipmanları için pratik bir seçimdir.Ayrıca EMI sekmelerini içerir ve modern endüstriyel ve ticari ağ tasarımları için uygun hale getiren RoHS uyumludur.
1Dönüş oranı.
TP1: 1CT: 1CT ±2%
TP2: 1CT: 1CT ±2%
TP3: 1CT: 1CT ±2%
TP4: 1CT: 1CT ±2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC yanlısı: 350μH min.
3. Ekleme Kaybı
0.1MHz'den 1MHz'e: -1.1 dB en fazla
1MHz'den 65MHz'ye: -0,5 dB en fazla
65MHz'den 100MHz'ye: -0.8 dB en fazla
100MHz'den 125MHz'ye: -1.2 dB en fazla
4Geri dönüş kaybı (minimum)
0.5MHz'den 40MHz'ye: -18 dB
40MHz'den 100MHz'ye: -12 + 20log ((f/80MHz) dB
5. Ortak Moddan Ortak Moddan Reddedilme:100kHz ile 100MHz arasında: -30 dB min
6- Ortak moddan diferansiyel mod reddedilmesine:100kHz'den 100MHz'e: -35 dB min
7Hipot / İzolasyon Voltajı:1500 Vrms veya 2250 VDC
0813-1X1T-43-F MagJack, aşağıdakiler de dahil olmak üzere çok çeşitli Ethernet etkin cihazlar için çok yönlü bir çözümdür:
Bu manyetik RJ45 konektörü idealdir:
Manyetikler konektöre entegre olduğundan, tasarım daha kompakt ve yönlendirilmesi daha kolay olabilir.
Parça 1000BASE-T için tasarlanmıştır ve bu da yüksek hızlı bakır Ethernet bağlantıları için iyi bir uyum sağlar.
Sekme aşağı yapılandırması ve LED tasarımı destekleme ön panel ve pano düzenlerini kolaylaştırdı.
Dahili EMI sekmeleri gürültü kontrolünü iyileştirmeye yardımcı olur ve daha sağlam sistem performansını destekler.
RoHS uyumluluğu ile, bu konektör modern çevresel ve üretim gereksinimlerini karşılar.
