Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP5007NL
belge: LP5007NL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400 adet
Fiyat: $0.06-$0.6
Ambalaj bilgileri: Bant ve Makara,
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: Aylık 3000000
Parça numarası: |
LP5007NL |
Pin numarası: |
24 iğneli |
OCL: |
350uh dk |
İzolasyon voltajı: |
1500 VRMS |
Veri Hızı: |
100Base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
Olmayan |
Montaj Tipi: |
smt |
Oranı dönüş: |
1:1 |
Çalışma Sıcaklığı Aralığı: |
0 ° C ila +70 ° C |
Parça numarası: |
LP5007NL |
Pin numarası: |
24 iğneli |
OCL: |
350uh dk |
İzolasyon voltajı: |
1500 VRMS |
Veri Hızı: |
100Base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
Olmayan |
Montaj Tipi: |
smt |
Oranı dönüş: |
1:1 |
Çalışma Sıcaklığı Aralığı: |
0 ° C ila +70 ° C |

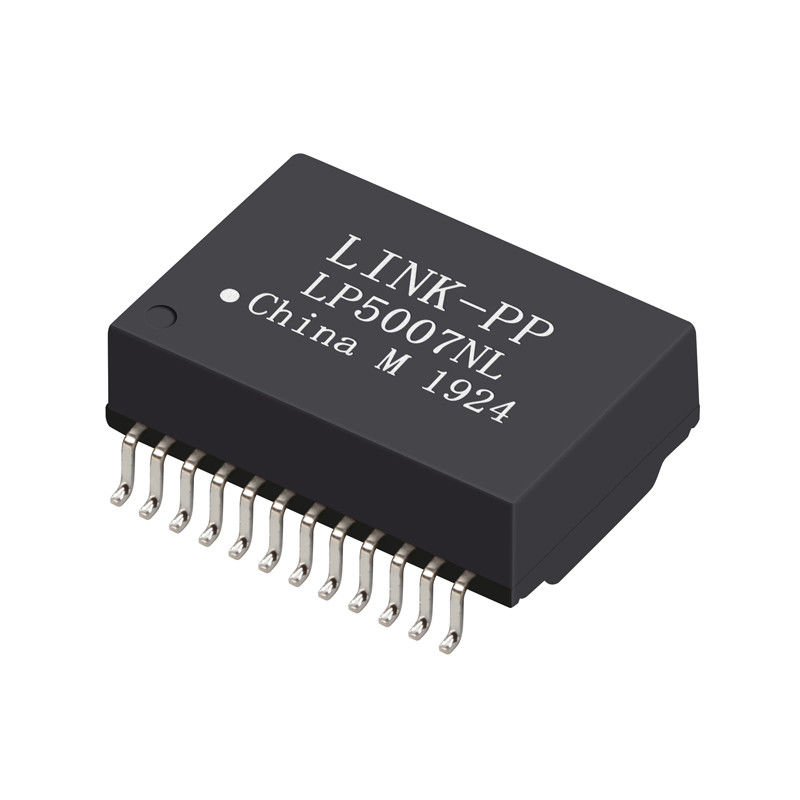

LP5007NL 1000Base-T SMT LAN transformatör modülü, 350μH endüktansı olan tek portlu 24 pinli tasarım, 1500V yalıtım, geniş 40 °C ila +85 °C aralığı.Belfüz S558-5999-P3-FEndüstriyel Ethernet ve RJ45 modülleri için idealdir.
| Başlık |
Gigabit Alıcıları Desteklemek İçin Tasarlanmış 1000base-t Manyetik Modülleri |
||
|
Türü |
P/N |
Üreticisi |
Açıklama |
|
Gigabit Transformörü |
LP5007NL |
LINK-PP |
1000BASE-T tek port 1:1 |
|
|
|||
|
Seriler |
Arayüz |
Ethernet Uygulamaları |
Radyoyu aç. |
|
ManyetikModüller |
İzolasyon ve Veriler |
10/100/1000 Baza-T |
1:1 |
|
|
|||
|
Uzunluk |
Genişliği |
Yükseklik |
Standartlar Uygulandı |
|
17.55mm |
12.20mm. |
6.00mm |
IEEE 802.3, UL 94 V-0 |
BuLP5007NL 1000M BASE-T LAN Transformer Modülüiçin tasarlanmıştır10/100/1000Base-T RJ45 bağlantı modülleri ve Ethernet PHY arayüzleri.Mükemmel sinyal bütünlüğü, istikrarlı induktansa, yüksek izolasyon voltajı ve geniş endüstriyel sıcaklık aralığı, LP5007NL ideal olarakyönlendiriciler, anahtarlar, endüstriyel Ethernet, otomasyon, IP kameralar ve IoT ağ ekipmanları.
Bu modelTam elektrik ve mekanik uyumlulukendüstri lideri parçaları olanPulse H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F ve Halo TG1G-S002NZ, bu yüzdenYüksek hacimli SMT üretimi için drop-in yedekleme çözümü.
Onunlaistikrarlı 350 μH indüktansa, düşük yerleştirme kaybı ve optimize edilmiş geri dönüş kaybı, LP5007NLTemiz göz diyagramları, düşük titreşim ve güvenilir 1000Base-T veri aktarımı.
OptimizeDCMR ve çapraz konuşma performansıetkili bir şekilde bastırmakGenel mod gürültüsü ve EMI, destekleyiciElektrikli gürültülü endüstriyel ortamlarda sağlam iletişim.
için tasarlanmıştır0 °C ila +70 °C çalışma sıcaklığı, LP5007NL teslim ediyorUzun vadeli istikrarSert ortamlarda, örneğinFabrika otomasyonu, dış mekan IP kameraları ve endüstriyel geçitler.
LP5007NLPin-to-pin ve elektrik uyumluluğuBüyük endüstri modelleri ile, şunları içeren:
Bu daSınırsız ikinci kaynak yeterliliği ve risksiz tedarik zinciri çeşitliliği.
| Parametreler | Simge | Test koşulları | Min. | Tip | En fazla. | Birim |
|---|---|---|---|---|---|---|
| Dönüş oranı | n | 1CT: 1CT | - Evet. | 1:1 | ±5% | - Evet. |
| OCL indüktansı | L | 100 kHz, 100 mV, 8 mA DC | 350 | - Evet. | - Evet. | μH |
| Ekleme Kaybı | İL | 1 ̊100 MHz | - Evet. | - Evet. | 1 TL.0 | dB |
| Geri dönüş kaybı | RL | 1 ′′30 MHz | ¢18 | - Evet. | - Evet. | dB |
| Geri dönüş kaybı | RL | 40 MHz | ¢16 | - Evet. | - Evet. | dB |
| Geri dönüş kaybı | RL | 50 MHz | ¢12 | - Evet. | - Evet. | dB |
| Geri dönüş kaybı | RL | 60~80 MHz | ¥10 | - Evet. | - Evet. | dB |
| Karşılıklı ses | CT | 1 ̊100 MHz | ¥30 | - Evet. | - Evet. | dB |
| Normal Modu Reddedilmesinden Farklı | DCMR | 1 ̊100 MHz | ¥30 | - Evet. | - Evet. | dB |
| Hi-Pot | - Evet. | 60 saniye | 1500 | - Evet. | - Evet. | Vrms |
BuLP5007NL 1000M BASE-T LAN Transformer ModülübirYüksek güvenilirlik, SMT-optimize edilmiş, drop-in uyumlu çözümiçinGigabit Ethernet RJ45 konektörü ve PHY tasarımları.Mükemmel elektrik performansı, endüstriyel derecede sıcaklık aralığı ve geniş çaplı çapraz uyumluluk, LP5007NListikrarlı ağ performansı ve güvenli tedarik zinciri kaynakları.
| Parametreler | Açıklama |
|---|---|
| Üreticisi | LINK-PP |
| Bölüm Numarası | LP5007NL |
| Ürün Türü | LAN Transformer Modülü |
| Limanlar | 1 |
| Hız | 10/100/1000Base-T |
| Montaj | SMT |
| Paketleme | Teyp ve Rulo |
| Durum | Aktif |
Profesyonel manyetik bileşen üreticisi olarak LINK-PP, LAN için yeni bir manyetik modül yelpazesi sunar.Diğer uygun uygulamalar arasında HubBu 1000base-t manyetik modülleri IEEE 802.3 standardını takip eder. Farklı iletim hızları ayırt edilebilir:10 Mbit/s ile 10 Base-TLP5007NL çeşitli dönüş oranları ve 350uH min OCL sağlar.0 °C'den +70 °C'ye kadar geniş bir çalışma sıcaklık aralığını destekler.
