Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 7499010004A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.15
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 250000-320000/ay

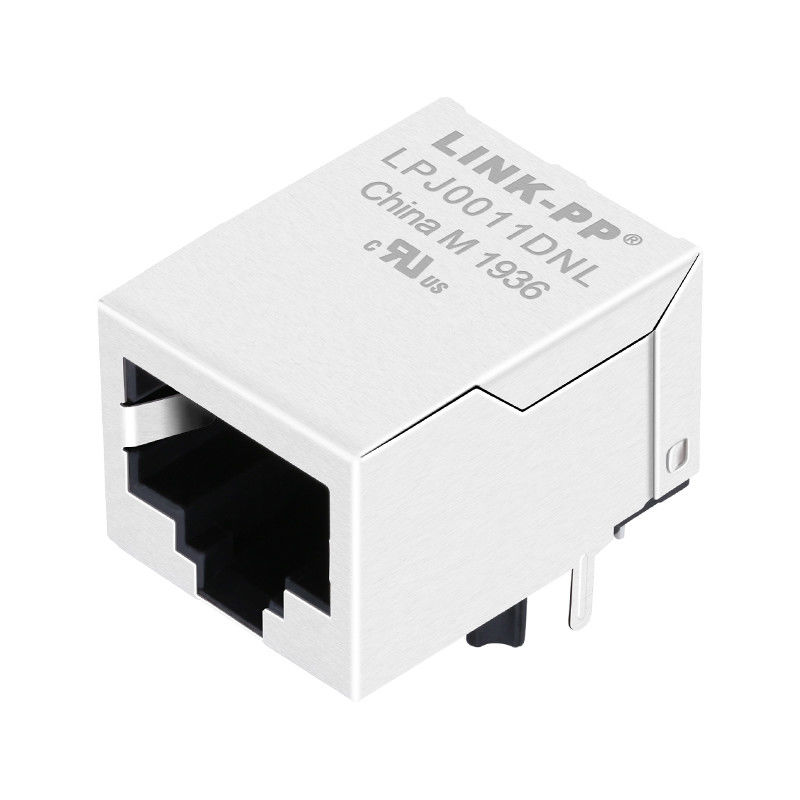

P/N: |
7499010004A |
Çapraz P/N: |
LPJ0011DNL |
Bağlayıcı Türü: |
Entegre Manyetikler RJ45 (MagJack) |
Ethernet hızı: |
10/100 Mb/sn (100BASE-TX) |
Liman sayısı: |
Tek Bağlantı Noktası (1×1) |
Ekranlama: |
Korumalı |
LED'ler: |
LED yok |
Montaj: |
Sağ Açılı Delikten |
İzolasyon voltajı: |
1500 VRMS |
İndüktans: |
350μH |
Çalışma Sıcaklığı: |
0°C ila +70°C |
Uyumluluk: |
IEEE 802.3u, RoHS, REACH, UL 62368 |
P/N: |
7499010004A |
Çapraz P/N: |
LPJ0011DNL |
Bağlayıcı Türü: |
Entegre Manyetikler RJ45 (MagJack) |
Ethernet hızı: |
10/100 Mb/sn (100BASE-TX) |
Liman sayısı: |
Tek Bağlantı Noktası (1×1) |
Ekranlama: |
Korumalı |
LED'ler: |
LED yok |
Montaj: |
Sağ Açılı Delikten |
İzolasyon voltajı: |
1500 VRMS |
İndüktans: |
350μH |
Çalışma Sıcaklığı: |
0°C ila +70°C |
Uyumluluk: |
IEEE 802.3u, RoHS, REACH, UL 62368 |
|
Kategori |
Parametre | Şartname |
|---|---|---|
| Genel ve Mekanik | Parça Numarası | 7499010004A |
| Bağlayıcı Türü | RJ45 Jakı (Dişi) | |
| USOC Kodu | RJ45 | |
| Bağlantı Noktası Yapılandırması | 1 × 1 (Tek Bağlantı Noktası) | |
| Pozisyonlar / Kişiler | 8P8C | |
| Montaj Stili | Açık Delik Teknolojisi (THT) | |
| Montaj Açısı | Dik Açı | |
| Sonlandırma Stili | Lehim | |
| Çiftleşme Döngüleri | 750 Döngü | |
| LED Göstergesi | Hiçbiri | |
| Nem Hassasiyet Seviyesi (MSL) | Seviye 1 | |
| Elektriksel Performans | Ethernet Standardı | 100BASE-TX |
| Performans Kategorisi | Kedi 5 | |
| Endüktans (L) | 350 µH @ 100 kHz / 100 mV | |
| Dönüş Oranı (n) | 1:1 (±%2) | |
| İzolasyon Gerilimi | 1500 Vrms, 1 Dakika | |
| Ekleme Kaybı (IL) | ≤ 1 dB (1–100 MHz) | |
| Geri Dönüş Kaybı (RL) | ≥ 16 dB (1–30 MHz) | |
| ≥ 13,5 dB (30–60 MHz) | ||
| ≥ 12 dB (60–80 MHz) | ||
| ≥ 10 dB (80–100 MHz) | ||
| Çapraz konuşma (CT) | ≥ 30 dB (1–100 MHz) | |
| Ortak Mod Reddetme Oranı (CMRR) | ≥ 30 dB (1–100 MHz) | |
| Malzemeler | Muhafaza Malzemesi | Termoplastik PA66, Siyah |
| Muhafaza Yanıcılık Derecesi | UL94 V-0 | |
| Kalkan Malzemesi | Pirinç | |
| Kalkan Kaplama | 50 µin Nikel | |
| İletişim Malzemesi | Fosfor Bronz | |
| Kontak Kaplama | 30 µin Altın üzeri 50 µin Nikel | |
| Çevresel | Çalışma Sıcaklığı | 0°C ila +70°C |
| Depolama Sıcaklığı | < 40°C | |
| Depolama Nemi | < %75 Bağıl Nem (Orijinal Ambalaj) | |
| Uyumluluk ve Sertifikalar | IEEE Uyumluluğu | IEEE 802.3u |
| RoHS Uyumluluğu | Uyumlu (2011/65/AB ve 2015/863) | |
| REACH Uyumluluğu | (EC) 1907/2006'ya uygundur | |
| Güvenlik Sertifikası | cURus Tanındı, Dosya No. E472316 (UL 62368) |
| Profil Özelliği | Kurşunsuz Montaj | Sn-Pb Düzeneği |
|---|---|---|
| Ön Isıtma Sıcaklığı Min (Ts min) | 100°C | 100°C |
| Ön Isıtma Sıcaklığı Tipik (Ts tipik) | 120°C | 120°C |
| Ön Isıtma Sıcaklığı Maks. (Ts maks.) | 130°C | 130°C |
| Ön Isıtma Süresi (ts)(Ts min ila Ts maks) | 70 sn | 70 sn |
| Artış Hızı (ΔT) | ≤ 150°C Maks. | ≤ 150°C Maks. |
| Pik Sıcaklık (Tp) | 250°C – 260°C | 235°C – 260°C |
| Tepe Sıcaklıkta Geçen Süre (tp) | ≤ 10 sn Toplam(Dalga başına ≤ 5 s) | ≤ 10 sn Toplam(Dalga başına ≤ 5 s) |
| Yavaşlama Oranı (Min.) | ~2 bin/sn | ~2 bin/sn |
| Yavaşlama Oranı (Tipik) | ~3,5 K/sn | ~3,5 K/sn |
| Yavaşlama Hızı (Maks.) | ~5 bin/sn | ~5 bin/sn |
| Toplam Çevrim Süresi (25°C ila 25°C) | 4 Dakika | 4 Dakika |
