Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: KLA1T109-43 LF
belge: LPJG0801ABNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: $0.95
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stokta 3 gün içinde kargoya verilir
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Parça Numarası: |
KLA1T109-43 LF |
Seri üretim: |
LPJG0801ABNL |
Orijinal Munafactuer: |
BAĞLANTI-PP |
Başvuru: |
10/100/1000BASE-T |
Fesih: |
Lehim |
LED'ler: |
Yeşil sarı |
IC Maçı: |
ATMEGA88PV-10MUR |
Ürün Tipi: |
1000BASE-T RJ45 MagJack |
Parça Numarası: |
KLA1T109-43 LF |
Seri üretim: |
LPJG0801ABNL |
Orijinal Munafactuer: |
BAĞLANTI-PP |
Başvuru: |
10/100/1000BASE-T |
Fesih: |
Lehim |
LED'ler: |
Yeşil sarı |
IC Maçı: |
ATMEGA88PV-10MUR |
Ürün Tipi: |
1000BASE-T RJ45 MagJack |

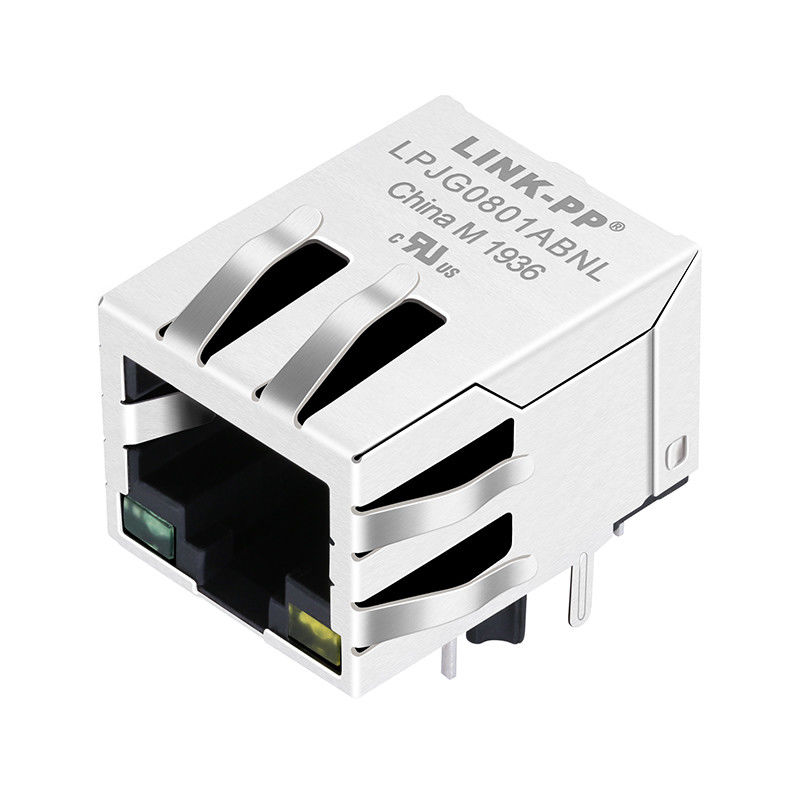

BuKLA1T109-43LFbirTek portlu 1000BASE-T RJ45 MagJack (Entegre Manyetik Bağlantı, IMC)Gigabit Ethernet ağ ekipmanları için tasarlanmıştır.1×1 dik açılı RJ45 konektörüEthernet izolasyon transformatörleri, ortak mod filtreleme, impedans eşleştirme dirençleri ve yüksek voltajlı bir kondansatörü kompakt bir pakete entegre eder,EMI performansını iyileştirirken PCB alanını önemli ölçüde azaltmak.
UyumluIEEE 802.3abveFCCGereksinimleri, KLA1T109-43LF desteklerKategori 5 UTP kablosu üzerinden 1000BASE-T iletimive özellikleriçift entegre LED'lerBağlantı ve etkinlik göstergesi için.1500Vrms yalıtım,350μH minimum OCL, ve750 çiftleşme döngüsü, kurumsal ağ, endüstriyel Ethernet, IP iletişim cihazları ve gömülü ağ sistemleri için ideal bir çözümdür.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | KLA1T109-43LF |
| Ürün Türü | Entegre manyetik RJ45 konektörü (MagJack) |
| Yapılandırma | 1 × 1 Tek Liman |
| Ethernet Standartı | IEEE 802.3ab |
| Veri oranı | 1000BASE-T Gigabit Ethernet |
| Montaj Tipi | Delikten doğru açı |
| Koruma | Kalkanlı |
| Manyetik | Entegre |
| Çalışma sıcaklığı | 0°C - +70°C |
| Depolama sıcaklığı | -25°C ila +85°C |
| Uygunluk | RoHS, IEEE 802.3ab, FCC |
| Parametreler | Spesifikasyon |
|---|---|
| Dönüş oranı (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Açık devre indüktansı (OCL) | 350 μH Min. (@ 100 kHz, 0,1 V, 8 mA DC Bias) |
| İzolasyon Voltajı (HI-POT) | 1500 Vrms (@ 60 Hz, Giriş çıkış) |
| Ekleme Kaybı (Max.) | ≤ 1,0 dB (1100 MHz) |
| Çapraz Konuşma (Dikkat edin.) |
≥ 40 dB (0,3 ̇30 MHz) ≥ 35 dB (3060 MHz) ≥ 30 dB (60-100 MHz) |
| Geri dönüş kaybı (Min. @ 100 Ω yük) |
≥ 16 dB (130 MHz) ≥ 13,5 dB (30 ̊40 MHz) ≥ 11.5 dB (40 ̇50 MHz) ≥ 10 dB (5080 MHz) |
| Ortak mod reddetimi (CMR) |
≥ 30 dB (130 MHz) ≥ 25 dB (3060 MHz) ≥ 20 dB (60~125 MHz) |
| Özellik | Malzeme / Spesifikasyon |
|---|---|
| Konut malzemeleri | Termoplastik, UL 94V-0, Siyah |
| Metal kalkan | 20 μin Nikel kaplama ile bakır |
| Bağlantı / Bahar Tel | Fosforlu Bronz Seçkin Altınla Kaplama |
| Lehimli Pinler | SUS430, Lehimlenmiş, 0,50 × 0,35 mm |
| Çiftleşme Dayanıklılığı | En az 750 çiftleşme döngüsü |
| Çalışma sıcaklığı | 0°C - +70°C |
| Depolama sıcaklığı | -25°C ila +85°C |
| Kategorisi | Parametreler | Boyut |
|---|---|---|
| Genel Boyutlar | Genişliği | 16.00 mm [0.630 inç] |
| Yükseklik (Ev) * | 13.60 mm [0.536 inç] | |
| Derinlik (Uzunluk) | 21.30 mm [0.839 inç] | |
| Pinler ve konumlandırma noktaları | Arka sinyalleri saplamalı | 3.20 mm [0.126 inç] |
| Plastik konumlandırma direği yüksekliği | 3.20 mm [0.126 inç] | |
| Ön LED Pin Boyutu (Kalınlık × Genişlik) | 0.50 × 0.60 mm [0.020 × 0.024 inç] (4 Pins) | |
| Arka sinyal çubuğunun kalınlığı | 0.35 mm [0.014 inç] (8 Pin) | |
| Ön görünüm (LED düzenleme) | LED yapılandırması | Sol: Yeşil LED / Sağ: Sarı LED |
| Sol (Yeşil) LED Pin Pitch | 3.10 mm [0.122 inç] | |
| Sağ (Sarı) LED Pin Pitch | 3.00 mm [0.118 in] | |
| Bağlantı kenarına en sol LED Pin | 3.10 mm [0.122 inç] | |
| Dış LED Pins Merkezi Span | 11.43 mm [0.450 inç] | |
| Yan Görünüm Arası | Ön LED Pin'e Ön Kalkan Tab'ı | 6.35 mm [0.250 inç] |
| Ön LED Pin Plastik Post Merkeze | 8.89 mm [0.350 inç] | |
| Plastik Posta Merkezi 1. Sinyal Pin Sınıfına. | 3.15 mm [0.124 inç] | |
| 1. Sinyal Pin Sınıfından 2. Sinyal Pin Sınıfına | 1.20 mm [0.047 inç] | |
| Alt Görünüm / PCB ayak izi | Ön Kalkan Tabs Span | 11.43 mm [0.450 inç] |
| Alt Plastik Bulma Taşları | 11.43 mm [0.450 inç] | |
| Arka sinyalleri işaretleme alanı (yabancı işaretler) | 1.27 mm [0,050 inç] | |
| Önden arkaya kalkan Tab Merkezi | 10.70 mm | |
| Plastik post merkezden arka kalkan tab merkezine | 5.08 mm [0.200 inç] | |
| Ön Kalkan Tab Merkezi Plastik Posta Merkezi'ne | 3.38 mm [0.133 inç] |
KLA1T109-43LF, otomatik delik montajını destekleyen standart bir PCB ayak izi ile tasarlanmıştır.
Ana tasarım avantajları şunlardır:
Standartlaştırılmış ayak izi, uyumlu Gigabit RJ45 MagJack konektörlerini değiştirirken yeniden tasarım çabalarını azaltmaya yardımcı olur.
KLA1T109-43LF birentegre manyetik ile tek portlu Gigabit RJ45 konektörü, IEEE 802.3ab 1000BASE-T Ethernet uygulamaları için tasarlanmıştır.
Evet, Ethernet izolasyon transformatörleri, impedans eşleştirme dirençleri ve yüksek voltajlı kondansatörü RJ45 konektör evine entegre ediyor.
Bağlantı destekler1000BASE-T Gigabit EthernetKategori 5 UTP kablosuyla iletim.
Entegre manyetikler1500Vrms yalıtımEthernet PHY ile ağ kablosu arasında.
Bağlantı bir yeşil LED ve bir sarı LED içerir, genellikle bağlantı, hız veya aktivite göstergesi için kullanılır.
Evet, KLA1T109-43LF RoHS çevre şartlarına uygun.
LINK-PP, eşdeğer elektrik performansı, PCB uyumluluğu ve uzun vadeli üretim desteği ile uyumlu LPJG0801ABNL Gigabit RJ45 MagJack çözümleri sunar.
