Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 7498011122AR
belge: LPJ19911ADNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.08-$1.79
Ambalaj bilgileri: Bant ve Makara
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Ürün Numarası: |
7498011122AR |
Bağlayıcı Türü: |
RJ45 |
Uygulamalar: |
10/100 Base-T, AutoMDIX |
Montaj Tipi: |
Kart Kenarı, Yüzey Montajı |
Fesih: |
Lehim |
Ekranlama: |
Korumalı, emi parmak |
LED Rengi: |
Sarı yeşil |
Çalışma Sıcaklığı: |
-40 ° C ~ 85 ° C |
Ürün Numarası: |
7498011122AR |
Bağlayıcı Türü: |
RJ45 |
Uygulamalar: |
10/100 Base-T, AutoMDIX |
Montaj Tipi: |
Kart Kenarı, Yüzey Montajı |
Fesih: |
Lehim |
Ekranlama: |
Korumalı, emi parmak |
LED Rengi: |
Sarı yeşil |
Çalışma Sıcaklığı: |
-40 ° C ~ 85 ° C |

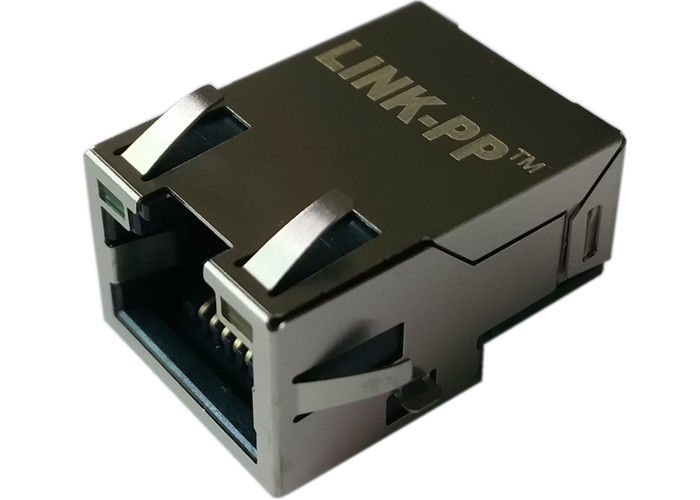

7498011122AR 10/100Base-T için entegre LAN transformatörü ile korunan RJ45, SMT kart kenar montajı, DOM LED (sarı-yeşil), 1: 1 dönüşleri, 350μH indüktansi, Hipot 2250VDC.Endüstriyel Ethernet ve sağlam LAN arayüzleri için ideal.
10/100Base-T uygulamaları için entegre LAN transformatörü ile yüksek güvenilirlik, korunan RJ45 konektörü, SMT kart kenar montajı, sarı-yeşil LED, geniş sıcaklık aralığı (-40 °C'den +85 °C'ye),endüstriyel ve ticari ağ ekipmanları için tasarlanmıştır.
| Parametreler | Spesifikasyon |
|---|---|
| Ürün numarası | 7498011122AR |
| Açıklama | LAN-Transformer WE-RJ45LAN 10/100Base-T |
| Bağlantı tipi | RJ45 (koruyucu) |
| Limanlar | 1 |
| Montaj | Tahta kenarı, yüzey montu (SMT) |
| İptal | Kaynatma |
| Kalkan Sekmeleri | - Evet. |
| Sekme Yönlendirme | Yukarı. |
| LED | Sarı-Yeşil |
| PoE Destek | Non-PoE |
| Geliştirilmiş CMRR | - Hayır. |
| Hipot testi | 2250 VDC, 1 dakika |
| Standartlar | IEEE 802.3u uyumlu (10/100Base-TX) |
| Otomatik MDIX | - Evet. |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Parametreler | Spesifikasyon |
|---|---|
| Veri oranı | 10 / 100 Mbps |
| İndüktansa | 350 μH |
| Dönüş oranı | 1: 1 |
| Ekleme Kaybı | ≤ -1,0 dB (1100 MHz) |
| Geri dönüş kaybı (100 Ω) | 1 ̇30 MHz: ≥ -18 dB |
| 3060 MHz: ≥ -14 dB | |
| 60~80 MHz: ≥ -12 dB | |
| 80-100 MHz: ≥ -10 dB | |
| Ortak mod reddetimi (CMR) | ≥ -35 dB (1100 MHz) |
| Karşılıklı ses | ≥ -35 dB (1100 MHz) |
1Endüstriyel ortamlarda EMI / sinyal bütünlüğü
Çözüm:EMI parmağı ve entegre transformatör (CMR ≥ -35 dB) ile kalkanlı RJ45 gövdesi, common-mode gürültü çiftleşmesini en aza indirir.
2SMT üretimi için montaj ve geri akış uyumluluğu
Çözüm:Otomatik seçme ve yerleştirme ve geri akış lehimleme için tasarlanmış bir tahta kenarı SMT paketi (satıcı geri akış profilini takip edin).
3Sahne ekipmanları için belirsiz çalışma aralığı
Çözüm:Belirtilen çalışma aralığı (-40 °C'den +85 °C'ye kadar) açık hava veya endüstriyel uygulamalarda riski azaltır.
4- Kalite Güvenliği tarafından gerekli uyum ve test kanıtları
Çözüm:IEEE 802.3u uyumluluğu, Hipot 2250 VDC / 1 dakikada ¢ tedarik paketinde test raporlarını içerir.
