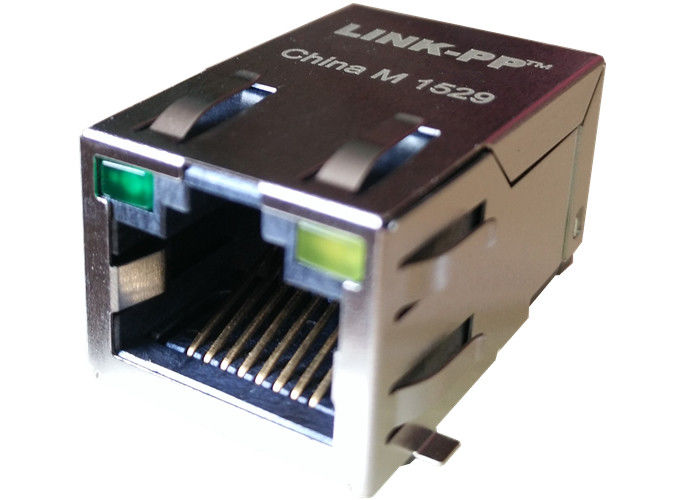

MIC24020-5101 Entegre 10/100 Base-T RJ45 Yüzey Montaj MIC24120-5101

MIC24020-5101 Entegre 10/100 Base-T RJ45 Yüzey Montajlı MIC24120-5101

Hızlı Ayrıntılar

Entegre 10/100 Base-T RJ45 Yüzey Montajı

• Yüzey Montajı
• AutoMDIX uyumlu
• Opsiyonel PoE uyumlu tasarımlar
• İsteğe bağlı pin-çıkışları
• Endüstri standardı konnektör ayak izi
• Optimum performans
• Maliyet Etkin
• Hem RoHS uyumlu hem de kurşun-terminal parçaları mevcut

• Model Tasarımı : 2 MIC24020-5101 / MIC24120-5101】

• Seri Üretim Modeli : 【LPJXXXXXNL】

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

Entegre 10/100 Base-T RJ45 Yüzey Montajı

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..
