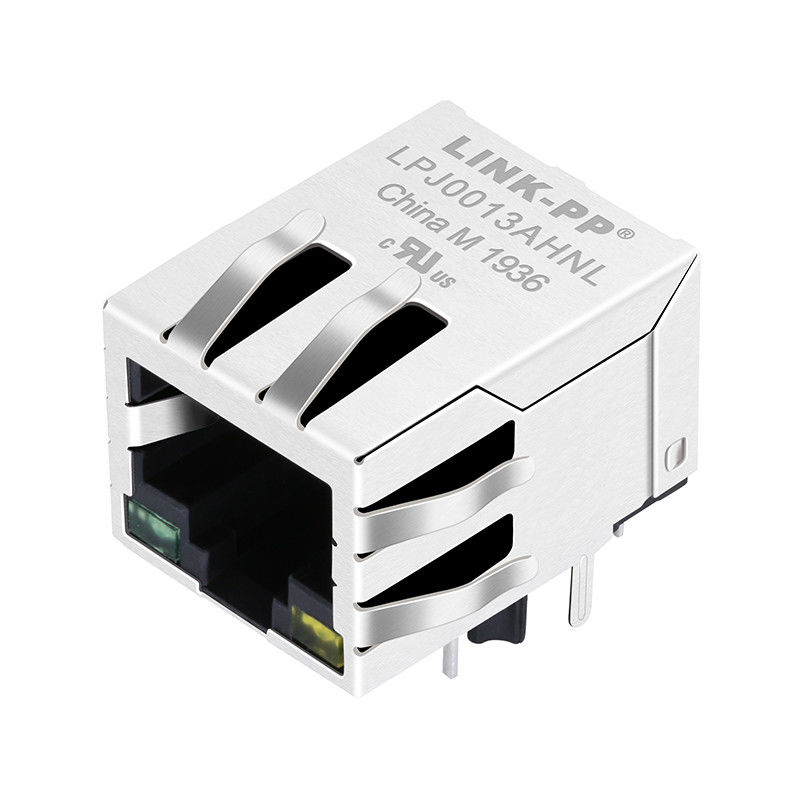

LPJ0013AHNL 10/100 Base-T Manyetik RJ45 LED'li Konnektör

LINK-PP LPJ0013AHNL, entegre 10/100 Base-T mıknatıslı yüksek kaliteli bir RJ45 konektörüdür.Bu modüler jack, üst düzey sinyal bütünlüğü ve ağ performansı sağlar.Mükemmel gürültü azaltımı için bahar parmakları ile entegre bir EMI kalkanı ve görsel liman durumu izlemesi için yerleşik çift LED (Yeşil / Sarı) ile birlikte.Tam olarak RoHS uyumlu (2011/65/AB) ve UL sertifikalı (Dosya numarası). E484635), LPJ0013AHNL, modern telekomünikasyon ve bilgisayar ekipmanları için ideal ağ bileşeni.

LPJ0013AHNL MagJack'in Ana Teknik Spesifikasyonları

LPJ0013AHNL RJ45'in manyetik ile elektrik performansı

• Ekleme kaybı: -1.2 dB Max (1-100MHz)
• Geri dönüş kaybı: -16 dB Min (1-30MHz), -12 dB Min (30-60MHz), -10 dB Min (60-80MHz), -8 dB Min (80-100MHz)
• Çapraz Konuşma: -30 dB Min (1-100MHz)
• Genel mod reddedimi: -30 dB Min (1-100MHz)

Malzeme ve Mekanik Özellikler

Dayanıklılık ve otomatik üretim için tasarlanmış olan LPJ0013AHNL en iyi malzemeleri kullanıyor:

• Koruma: Termoplastik PBT +% 30 G.F. (UL94V-0 Yangın güvenliği için sınıflandırılmıştır)
• İletişim malzemesi: Fosfor Bronz (C5210R-EH), kalınlığı 0,35 mm
• İletişim Plating: 6 mikro-inç Min. Güvenilir çiftleşme döngüleri için temas bölgesinde altın
• Koruma: SUS 304-1/2H paslanmaz çelik, EMI yay parmakları ile 0.2mm kalınlığı
• Kaynatılabilirlik: Dalga Kaynatma ile uyumludur (Tip sıcaklığı: 5 saniye boyunca 250 °C)

LPJ0013AHNL RJ45 LED bağlantısı uygulamaları

Çeşitli ağ uygulamaları için tasarlanan bu manyetik RJ45 fiş, şu konular için mükemmel:

• SOHO ekipmanları (örneğin, ADSL modemleri)
• LAN-on-Motherboard (LOM) yapılandırmaları
• Ağ Merkezleri ve Değiştiricileri
• Endüstriyel Bilgisayarlar ve Gömülü Sistemler

LPJ0013AHNL RJ45 Bağlayıcı Veri Sayfası (PCB Düzenlemesi ve Şeması)

Kesin bir PCB tasarımı için, tam iğne konfigürasyonları, ayak izi boyutları ve elektrik şemaları dahil olmak üzere, lütfen resmi LINK-PP veri sayfasına başvurun.
