08B-11X1T-36-F MagJack Kalkanlı RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack, kalkanlı RJ45 10/100BASE-T konektörü, 1 × 1 port, delik, düğme açma, LED yok, -40 ° C'den +85 ° C'ye kadar, RoHS & UL tanınır. Endüstriyel ve ağ SMT kartları için idealdir.

Ürün Genel Görünümü

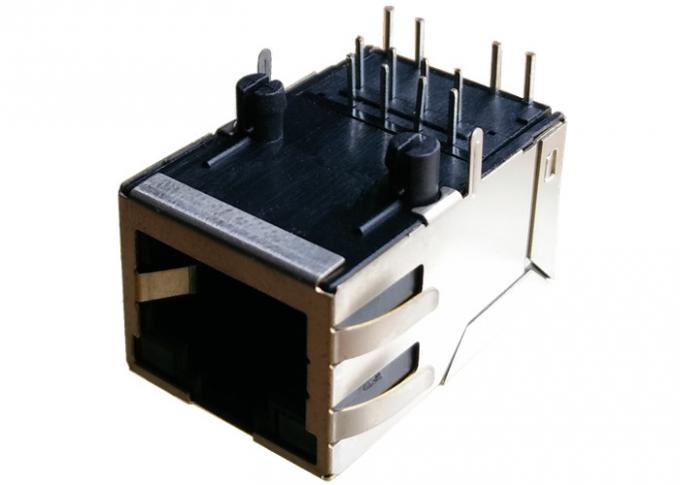

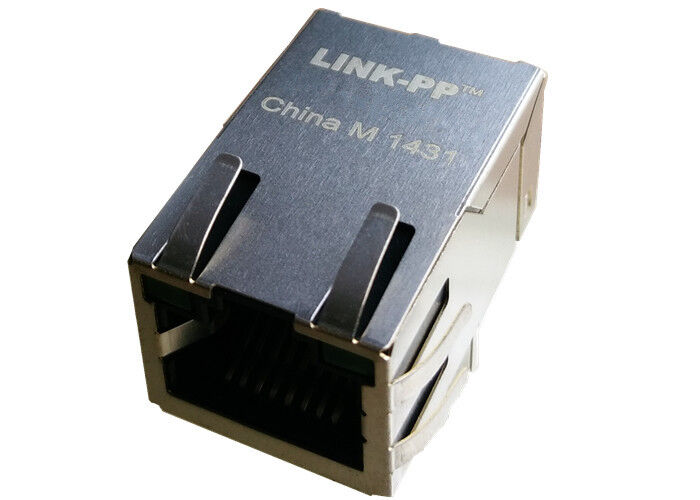

08B-11X1T-36-FTek limanlı.kalkanlı RJ45 konektörüentegre Ethernet manyetikleri ile,10/100BASE-TUygulamalar.

Bu delikli, dik açılı (90°) RJ45 bağlantısı özellikleriSekme yukarı yönelimi,LED göstergesi yok, veendüstriyel sınıf çalışma sıcaklığı -40°C'den +85°C'ye kadar, dayanıklı ağ ve gömülü Ethernet tasarımları için idealdir.

Bağlantı, yüksek performanslı manyetikleri entegre eder.IEEE 802.3 yalıtım gereksinimleri, mükemmel sinyal bütünlüğü, EMI bastırma ve dış bileşen sayısını azaltırken sistem güvenilirliği sağlar.

Ana Özellikler ve Faydaları

• Entegre manyetik (TX/RX 1CT:1)PCB yönlendirmesini basitleştirir ve ayrı transformatörlere kıyasla BOM maliyetini azaltır.
• Kalkanlı (EMI parmağı) ve metal korumaEMI performansını ve gürültülü ortamlarda zemin sürekliliğini geliştirir.
• Tahta rehberi ve delikli iğne- dalga kaynağı ve yüksek güvenilirlik montajları için sağlam mekanik destek.
• Endüstriyel sıcaklık aralığı (-40°C'den +85°C'ye)Endüstriyel ağlar ve dış mekanlar için uygundur.
• Yüksek yalıtım (HIPOT 1500 Vrms)Güvenli Ethernet tasarımları için IEEE 802.3 izolasyon gereksinimlerini karşılar.
• Dalga kaynağı tavsiye edilir.′ en fazla 260°C, en fazla 10 s ′ standart dalga lehimleme işlemleri için tasarlanmıştır.
• RoHS uyumlu ve UL tanınmış- Düzenleyici ve tedarik gereksinimlerini destekler (E196366 ve E169987 dosyaları).

Mekanik Özellikler

08B-11X1T-36-F veri sayfası:

08B-11X1T-36-F ICM'leri Elektriksel Özellikler @ 25°C

Tüm birimler...Üretimde %100 test edildiUyumlu olmak içinIEEE 802.3 yalıtım gereksinimleri.

Malzemeler ve kaplama özellikleri

1Konut:Termoplastik PBT, Siyah

• Yanıcılık derecesi: UL 94V-0

2İletişim:Bakır alaşımı

• Bağlantı bitirici: 15 μin (0,38 μm) Sert Altın
• Alt plaka: 30 μin Min. Nikel

3- Tırnaklar:Sinyal kaplamalı bakır tel

• Diametri: 0.018 inç
• Bitirme: 100 μin Min. Mat Tin
• Tırnaklar lehimle batırılmıştır.

4Kalkan:Bakır alaşımında önceden kaplanmış Nikel

• Tüm toprak bağlantıları lehimlenmiş.

Uygunluk, Test ve Güvenilirlik

• RoHS uyumlu- kurşunsuz üretim için uygundur.
• UL TanınmışDosya #E196366 ve E169987.
• Jack boşluğuFCC kural ve düzenlemelerine uygun (EMI sınırlaması).
• % 100 üretim HIPOT testiIEEE 802.3 yalıtım gereksinimlerini karşılamak için.
• Önerilen montaj işlemi:dalga lehimle uyumlu; tavsiye edilen en yüksek sıcaklık 260°C, en fazla 10 saniye (işlem pencerenizi ve akış seçimini kontrol edin).

THT RJ45 Magjacks'in Montaj ve Lehimleme Tavsiyeleri

• Önerilen lehimleme:Dalga lehimleme (çapraz delik). Genel bir kılavuz olarak önerilen en yüksek 260 °C ve ≤10 s kalmak kullanın; tahta yığını ve bileşenlerinizle doğrulayın.
• Lehim öncesi denetim:Lehim maskesinin tanımladığı açıklıkların iğne ve EMI sekmeleri ile hizalandığından emin olun; gerekirse zemin sekmeleri için termal yardımlara izin verin.
• Tahta düzeni ipuçları:EMI etiketleri için zemin yastıklarına yeterli bakır sağlayın ve tahtanın mekanik strese maruz kalması durumunda montaj delikleri veya sertleştiriciler yerleştirin.Karşılıklı konuşmayı önlemek için manyetik alanı yüksek hızlı dijital izlerden uzak tutun.
• Temizlik:PBT ile uyumlu akış ve temizlik maddeleri kullanın.
