Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO9001,SGS,UL,CE,REACH
Model numarası: 0826-1X2T-23-F
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $1.1-$5.19
Ambalaj bilgileri: TEPSİ
Teslim süresi: 2-3 gün içinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000K/Ay
Parça Numarası: |
0826-1X2T-23-F |
Port sayısı: |
Çift bağlantı noktalı (1×2) |
Bağlayıcı Türü: |
Gigabit Magjack |
Uygulamalar: |
10/100/1000 BASE-T |
Montaj Tipi: |
Delikten |
Oryantasyon: |
90 ～ açı (sağ) |
Fesih: |
Lehim |
Ekranlama: |
Korumalı, emi parmak |
Parça Numarası: |
0826-1X2T-23-F |
Port sayısı: |
Çift bağlantı noktalı (1×2) |
Bağlayıcı Türü: |
Gigabit Magjack |
Uygulamalar: |
10/100/1000 BASE-T |
Montaj Tipi: |
Delikten |
Oryantasyon: |
90 ～ açı (sağ) |
Fesih: |
Lehim |
Ekranlama: |
Korumalı, emi parmak |

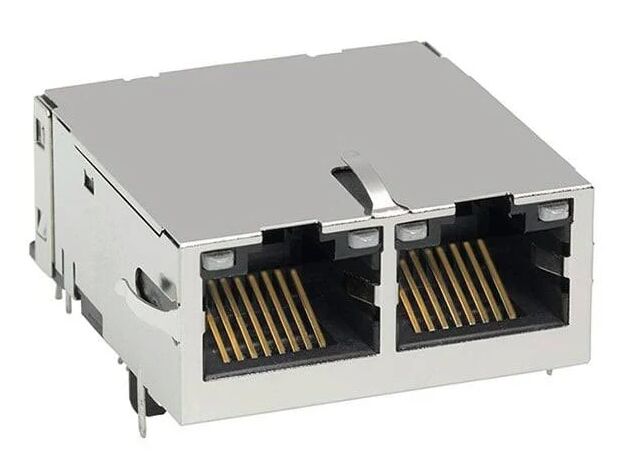

0826-1X2T-23-F Gigabit MagJack çift portlu RJ45 konektörü, entegre manyetikler, 12 çekirdek, EMI koruması, 1500Vrms izolasyon ve 10/100/1000Base-T Ethernet ağ ekipmanları için LED göstergeleri.
Bu 0826-1X2T-23-F Gigabit MagJack entegre Ethernet manyetiklerine sahip çift portlu (1x2) RJ45 konektörüdür, 10/100/1000Base-T Gigabit Ethernet uygulamaları tarafından tanımlanan Ethernet güvenlik gereksinimlerini karşılayan
Bu korumalı dik açılı, delikten geçmeli RJ45 MagJack LAN transformatörleri, ortak mod filtreleme ve çift LED'leri entegre eder, bu da basitleştirilmiş PCB tasarımı sağlarken mükemmel sinyal bütünlüğü, EMI bastırma ve IEEE 802.3 uyumlu izolasyon performansı tarafından tanımlanan Ethernet güvenlik gereksinimlerini karşılayan
Port başına 12 çekirdek ve yukarı doğru sekmeli yönlendirme ile 0826-1D2T-23 Ethernet anahtarları, yönlendiriciler, ağ arayüz kartları (NIC'ler) ve endüstriyel Ethernet cihazları gibi ağ ekipmanlarında yaygın olarak kullanılır.
Ethernet arayüzü mekanik standartlarına
| LED Elektriksel Özellikleri | İzolasyon |
|---|---|
| Parametre | 0826-1D2T-23 |
| Parça Numarası | 0826-1X2T-23-F |
| Konektör Tipi | RJ45 MagJack |
| Port Yapılandırması | 1 x 2 (Çift Port) |
| Ethernet Hızı | 10/100/1000Base-T |
| Uygulamalar | Ethernet LAN, Auto-MDIX |
| Montaj Tipi | Delikten Geçmeli |
| Yönlendirme | Dik Açı (90°) |
| Sonlandırma | Lehim |
| PCB Üzerindeki Yükseklik | 13.59 mm |
| LED Rengi | Yeşil / Turuncu / Sarı |
| Sekme Yönü | Yukarı |
| Jak Başına Çekirdek Sayısı | 12 |
| Koruma | EMI Parmaklıklı Korumalı |
| Paketleme | Tepsi |
| LED Elektriksel Özellikleri | İzolasyon |
|---|---|
| Parametre | Özellik |
| Çevirme Oranı | 1CT : 1CT ±%2 (TP1-TP4) |
| −1.2 dB | Giriş Kaybı |
|---|---|
| Frekans | Maksimum Kayıp |
| 0.1–1 MHz | −1.1 dB |
| 1–65 MHz | −0.5 dB |
| 65–100 MHz | −0.8 dB |
| −1.2 dB | Geri Dönüş Kaybı |
|---|---|
| Frekans | Minimum |
| 0.5–40 MHz | −18 dB |
| LED Elektriksel Özellikleri | İzolasyon |
|---|---|
| Parametre | Özellik |
| CM-CM Reddi | ≥ −30 dB (100kHz–100MHz) |
| LED Elektriksel Özellikleri | İzolasyon |
|---|---|
| Parametre | Özellik |
| Hipot | 1500 Vrms |
UyumlulukIEEE 802.3 İzolasyon GereksinimiTüm birimler
| LED Elektriksel Özellikleri | LED 1 – Sarı |
|---|---|
| LED 2 – Yeşil / Turuncu | Değer |
| Renk | 2.1 V tip @20mA |
| 590 nm tip | LED 2 – Yeşil / Turuncu | Renk |
|---|---|---|
| İleri Voltaj | Baskın Dalgaboyu | Yeşil |
| 2.2 V tip | 565 nm | Turuncu |
| 0826-1X2T-23-F Veri Sayfası-Ayak İzi | Mekanik ve Malzeme Özellikleri |
|---|---|
| Bileşen | Malzeme |
| Gövde | PBT Termoplastik |
| Yanmazlık Sınıfı | UL94-V0 |
| Kontaklar | Bakır Alaşımı |
| Kontak Kaplaması | 30 mikron Sert Altın |
| Kalkan | Nikel Kaplama Bakır Alaşımı |
0826-1X2T-23-F Gigabit MagJack Hakkında SSS1. Gigabit MagJack nedir?Bir
, Ethernet manyetiklerini (transformatörler ve ortak mod bobinleri) konektör gövdesine entegre eden bir RJ45 konektörüdür, bu da Ethernet cihazları için PCB tasarımını basitleştirir.2. 0826-1X2T-23-F hangi Ethernet hızlarını destekler?Konektör, IEEE 802.3 standartlarına tarafından tanımlanan Ethernet güvenlik gereksinimlerini karşılayan
uygulamalarını destekler.3. Konektör ne kadar izolasyon voltajı sağlar?Entegre manyetikler, IEEE 802.3 tarafından tanımlanan Ethernet güvenlik gereksinimlerini karşılayan
sağlar.4. Çalışma sıcaklığı aralığı nedir?Konektör, ticari ağ ekipmanları için uygun olan
| için tasarlanmıştır. | |||
|---|---|---|---|
