Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: TS8121A HF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça Numarası: |
TS8121A HF |
Paket: |
SMD |
Veri oranı: |
100m |
Bağlantı Noktası Sayısı: |
1 |
Çalışma sıcaklığı.: |
0 °C ila 70 °C |
Poe: |
PoE Olmayan |
Parça Numarası: |
TS8121A HF |
Paket: |
SMD |
Veri oranı: |
100m |
Bağlantı Noktası Sayısı: |
1 |
Çalışma sıcaklığı.: |
0 °C ila 70 °C |
Poe: |
PoE Olmayan |

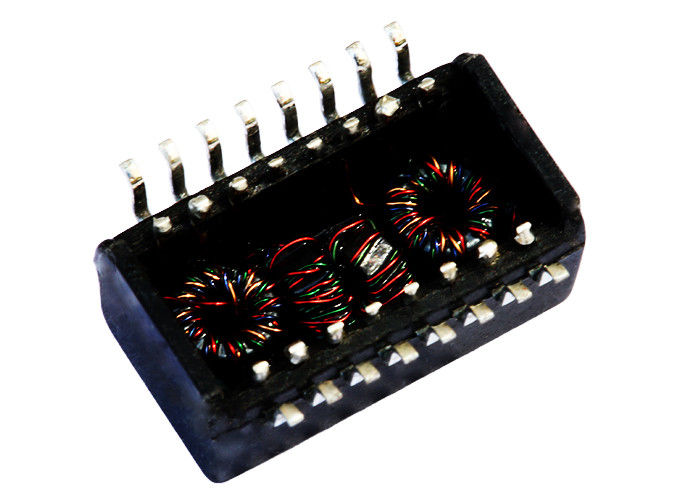

BuTS8121A HF10/100 Base-T Ethernet uygulamaları için tasarlanmış yüksek performanslı tek portlu LAN manyetik modülüdür. Güvenilir sinyal izolasyonu, ortak mod gürültü bastırma sağlar,ve IEEE 802 ile uyumludurRJ45 konektörleri ve PHY IC'leri ile entegrasyon için idealdir, bu ayrık transformatör endüstriyel ve ticari ortamlarda istikrarlı ağ performansını sağlar.
- Hayır.
| Parametreler | Durum / Sıklık | Spesifikasyon |
|---|---|---|
| Dönüş oranı (TX/RX) | - Evet. | 1CT: 1CT |
| OCL (Açık Döngü İndüktansi) | 100 kHz / 0,1 V, 8 mA Bias | ≥ 350 μH |
| Sızıntı indüktansı (L.L) | @ 100 kHz | ≤ 0,5 μH |
| DCR (Başlangıç) | - Evet. | ≤ 1.1 Ω |
| DCR (Orta) | - Evet. | ≤ 0,9 Ω |
| CW/W(Kapasitans) | - Evet. | ≤ 28 pF |
| Hi-Pot | 60 saniye | 1500 Vrms |
| Parametreler | Frekans aralığı | Spesifikasyon |
|---|---|---|
| Ekleme Kaybı (Max) | 0.3 ̇100 MHz | ≤ ¥1.1 dB |
| Geri dönüş kaybı (Min) | 0.330 MHz | ≥ 18 dB |
| 40 MHz | ≥ 15.5 dB | |
| 50 MHz | ≥ 13 dB | |
| 60~80 MHz | ≥ 12 dB | |
| Karşılıklı ses (Min) | 0.360 MHz | ≥ 45 dB |
| 60-100 MHz | ≥ 35 dB | |
| DCMR (Differential/Common-Mode Reddedilme) | 30 MHz | ≥ 40 dB |
| 60 MHz | ≥ 35 dB | |
| 100 MHz | ≥ 30 dB |
