100B-1003 X 10/100BASE-TX tek bağlantı noktalı trafo 100B-1003FNL, 100B-1003

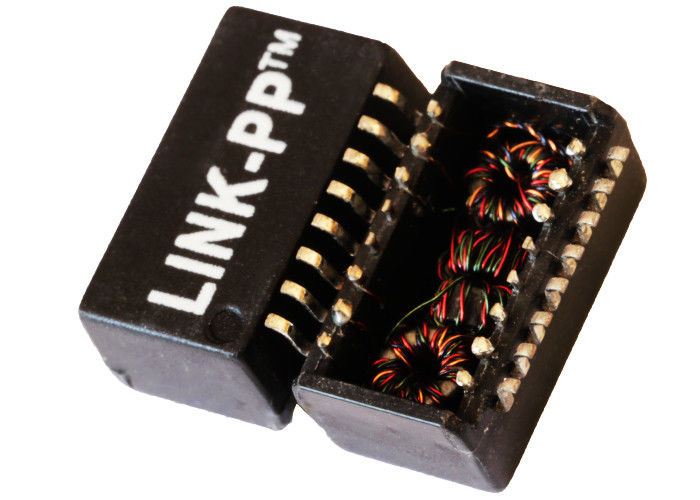

iNRCORE 100B-1003X tek portlu 10/100Base-TX Hızlı Ethernet ayrık transformatör modülü olup, 16 pinli yüzeye montaj (SMT) paketindedir (12,95 × 6,98 × 6,22 mm). Görev kritik güvenilirlik için tasarlanmış olup, C arası aşırı çalışma sıcaklığına, 1500 Vrms dielektrik dayanım gerilimine (DWV), 8mA DC sapması ile minimum 350 µH açık devre endüktansına (OCL) ve olarak derecelendirilmiştir, modülün zemin ömrü derecelendirmesine sahiptir. Uçuş ve savunma sistemlerinde katastrofik kalay bıyık büyümesini ortadan kaldırmak için varsayılan terminal kaplaması orijinal Sn63Pb37 (Kalay/Kurşun) olup, 235°C tepe yeniden akış profili direncine sahiptir. Hem TX hem de RX kanalları dahili bir Bobin + Transformatör (C, T) topolojisi içerir.

Teknik Özellikler:

1. Elektriksel Performans (@ 25°C)

2. Çevresel, Malzeme ve Montaj Derecelendirmeleri

100B-1003X 10/100 BASE-TX Transformatör Modülü Veri Sayfası:

100B-1003X 16-Pin SMD Ethernet Manyetiklerinin Temel Özellikleri:

100B-1003X-55°C ila +125°CIEEE 802.3 10/100Base-TX standartlarına tam uyumlu olan bu 16 pinli gull-wing yüzeye montaj modülü, hassas 1CT:1CT iletim (TX) ve alma (RX) kanallarını entegre eder ve her biri dahili bir Ortak Mod Bobini ve Transformatörü (C, T) aşaması ile korunur.Standart endüstriyel sıcaklıklarla sınırlı ticari manyetiklerin aksine, "X" serisi

-55°C ila +125°CCSn63Pb37 ötektik kalay-kurşun kaplamaya sahiptir.Tam Mil-Aero Sınıfı Sıcaklık Aralığı

• : -55°C ila +125°CCDC Sapması Endüktans Kararlılığı
• : 8mA sürekli DC sapması uygulandığında ≥350 µH OCL sağlar, yüksek gürültülü ortamlarda temel sapmayı önler.Orijinal Sn63Pb37 Kalay Bıyık Karşıtı Kaplama
• : Uçuş kritik elektroniğinde mikroskobik kalay bıyık büyümesini ortadan kaldırır (savunma için RoHS muafiyeti; ticari kurşunsuz uyumluluk için "NL" seçeneği mevcuttur).Gelişmiş Yüksek Frekans Performansı
• : 2/30 MHz'de minimum 20 dB geri dönüş kaybı ve 100 MHz'e kadar minimum 35 dB DM-CM reddi elde eder, standart 100B-1001 serisi modüllerden daha iyi performans gösterir.Sağlam 16-Pin SMT Paketi
• : 12,95 × 6,98 × 6,22 mm boyutlarındadır; gull-wing kurşunları, termal şok sırasında PCB CTE uyumsuzluğuna karşı uyumlu gerinim giderici sağlar.100B-1003X Mil-Aero Transformatör Montaj Kılavuzları:

Yeniden Akış Profili Tavanı (235°C Tepe)

1. :
   235°C tepe sıcaklık profiline (183°C'de likit) dayanır. Standart SAC305 kurşunsuz yeniden akış profilleri (245°C–260°C) altında baz SnPb parçalarını işlemeyin, çünkü aşırı ısı dahili lehim yeniden akışına ve paket ayrışmasına neden olabilir.MSL 3 Zemin Ömrü ve Kurutma
2. :
   MSL 3 olarak derecelendirilmiştir, modülün zemin ömrü 168 saattir ≤30°C/60% RH'de. Parçalar bu pencereyi aşarsa veya nem bariyeri torbasının (MBB) contası bozulursa, yeniden akıştan önce IPC/JEDEC J-STD-033 uyarınca kurutun.Diğer Ürün Spesifikasyonları:

100B-1001FX

S1: 100B-1003X neden standart 100B-1003'teki 1.0 dB'ye kıyasla 1.2 dB maksimum giriş kaybı belirtiyor?

C

S2: Mil-Aero sınıfı donanımda neden Sn63Pb37, kurşunsuz kaplamaya tercih edilir?C: Saf kalay (%97 Sn'den fazla) elektro kaplama zamanla kendiliğinden mikroskobik iletken bıyıklar oluşturabilir ve aralıklı veya katastrofik fazdan faza kısa devrelere neden olabilir. GEIA-STD-0005-2 ve savunma tedarik kuralları uyarınca, kalay bıyık büyümesini önlemek için Sn63Pb37 kesinlikle gereklidir.

S3: 100B-1003X dairesel konektörlerle (örneğin, MIL-DTL-38999) kullanılabilir mi?

: Evet. Görev kritik aviyonik ve deniz sistemlerinde, harici olarak nadiren plastik RJ45 jakları kullanılır. 100B-1003X ayrık transformatör doğrudan PCB üzerine monte edilir, diferansiyel hatları sağlamlaştırılmış şasiye monte edilmiş dairesel D38999 konektörüne yönlendirmeden önce filtreler.
