Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: GST5009 LF
belge: LP82440ANL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$0.5
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Spesifikasyon: |
GST5009 LF |
Yerine geçmek: |

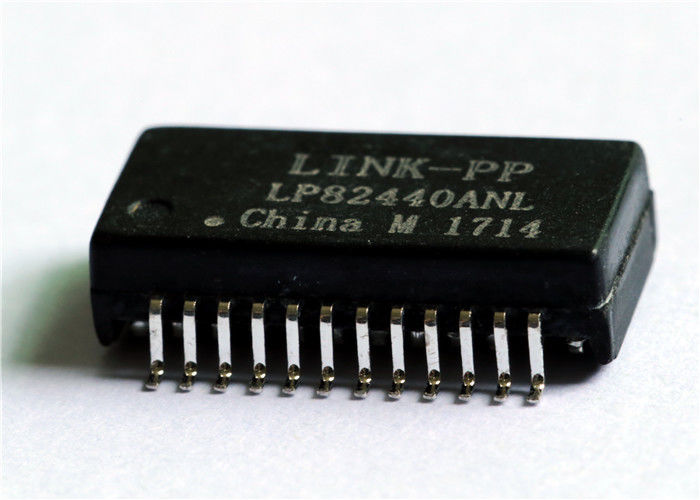

LP82440ANL |
Oranı dönüş: |
1CT : 1CT |
Boyut / Boyut: |
15,10 mm U x 7,10 mm G |
Hipot: |
1500V |
Örnekler: |
Ücretsiz Mevcut |
Paket: |
24 Pimli SOP / SMD |
Çalışma Sıcaklığı Aralığı: |
0 ℃ ila +70 ℃ |
Akım: |
350ma |
ROHS ve Halojensiz: |
EVET |
Spesifikasyon: |
GST5009 LF |
Yerine geçmek: |
LP82440ANL |
Oranı dönüş: |
1CT : 1CT |
Boyut / Boyut: |
15,10 mm U x 7,10 mm G |
Hipot: |
1500V |
Örnekler: |
Ücretsiz Mevcut |
Paket: |
24 Pimli SOP / SMD |
Çalışma Sıcaklığı Aralığı: |
0 ℃ ila +70 ℃ |
Akım: |
350ma |
ROHS ve Halojensiz: |
EVET |
| Parametre | Şartname | Mühendislik Önemi |
|---|---|---|
| Ethernet Hızı | 100/1000 BASE-T (Gigabit) | IEEE 802.3af ve ANSI X3.263'e göre tam çift yönlü uyumluluk |
| PoE Uyumluluğu | IEEE 802.3af (350 mA Akım) | DC güç enjeksiyonu için özel hat tarafı merkez kılavuzları (MCT1–MCT4) |
| Paket Yüksekliği | 4,00 mm [0,157 inç] (Ultra Düşük Profil) | 1U blade sunucular, ince yönlendiriciler ve PCIe ek kartları için mükemmel uyum |
| Paket / Pin Çıkışı | 24 Pimli SOP Yüzey Montajı (SMD) | Yüksek verimli otomatik SMT alma ve yerleştirme için standart 1,00 mm pin aralığı |
| Dönüş Oranı | 1CT : 1CT (±%5)(Tüm 4 Çift) | Gerilim modu ve akım modu PHY'leriyle uyumlu simetrik topoloji |
| Endüktans (OCL) | 350 µH Min.(@ 100 kHz, 0,1 V, 8 mA DC) | Sürekli DC dengesiz akım altında yüksek doyma direnci |
| Ekleme Kaybı | -1,0 dB Maks. (1 ~ 100 MHz) | Minimum sinyal zayıflamasıyla olağanüstü iletim verimliliği |
| Geri Dönüş Kaybı (100 Ω) | -18,0 dB Min. (1 ~ 30 MHz) | Yüksek frekanslı yansımaları en aza indirmek için endüstri standartlarını aşar |
| Çapraz Konuşma Zayıflatma | -45 dB Min. (@30MHz) | Paketlerin çapraz bağlanmasını önleyen üstün kanaldan kanala izolasyon |
| Hi-Pot Yalıtımı | Minimum 1500 Vrms | Çekirdek silikonunu kablo geçişlerinden koruyan sertifikalı galvanik sınır |
| Parametre | Test Durumu | Şartname Sınırı |
|---|---|---|
| Dönüş Oranı (TX ve RX) | 100 kHz, 0,1 V | 1CT : 1CT (±%5) |
| Açık Devre Endüktansı (OCL) | 100 kHz, 0,1 V, 8 mA DC Önyargı | Minimum 350 µH |
| Mevcut Yetenek | Hat Tarafı Sürekli Akım | 350 mA (IEEE 802.3af PoE) |
| Ekleme Kaybı | 1 ~ 100 MHz | -1,0 dB Maksimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 1 ~ 30 MHz | -18,0 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 40 MHz | -14,4 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 50 MHz | -13,1 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 60 ~ 80 MHz | -12,0 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 100 MHz | -10,0 dB Minimum |
| Çapraz Konuşma Zayıflatma | 30 MHz | -45,0 dB Minimum |
| Çapraz Konuşma Zayıflatma | 60 MHz | -40,0 dB Minimum |
| Çapraz Konuşma Zayıflatma | 100 MHz | -35,0 dB Minimum |
| Ortak Moddan Diferansiyel (DCMR) | 30 MHz | -40,0 dB Minimum |
| Ortak Moddan Diferansiyel (DCMR) | 60 MHz | -35,0 dB Minimum |
| Ortak Moddan Diferansiyel (DCMR) | 100 MHz | -30,0 dB Minimum |
| Dielektrik Hi-Pot (İzolasyon) | 60 Saniye (Birincilden İkincil'e) | Minimum 1500 Vrms |
| Çalışma Sıcaklığı Aralığı | Ortam | 0°C ila +70°C |
| Depolama Sıcaklık Aralığı | Çalışmıyor | -25°C ila +85°C |
| Parametre | Şartname |
|---|---|
| Gövde Ölçüleri | 15,10 mm [0,594 inç] × 7,10 mm [0,280 inç] |
| Toplam Dış Açıklık | 10,00 mm [0,394 inç] |
| Modül Yüksekliği | 4,00 mm [0,157 inç] Maks. |
| Pim Aralığı | 1,00 mm [0,039 inç] |
| 12 Pim Boyunca Yayılma | 11,00 mm [0,433 inç] |
| Eş düzlemlilik | ≤0,10 mm [0,004 inç] |
| Önerilen PCB Lehim Alanı Deseni - Ped Genişliği | 0,60 mm [0,024 inç] |
| Önerilen PCB Lehim Alanı Deseni - Ped Uzunluğu | 1,35 mm [0,053 inç] |
| İç Ped Sıra Mesafesi | 8,00 mm [0,315 inç] |
| Dış Ped Sıra Açıklığı | 10,70 mm [0,421 inç] |
Cevap: Evet. GST5009 LF, IEEE 802.3af standartlarıyla tamamen uyumludur ve özel merkez bağlantı noktaları (Pim 15, 18, 21 ve 24) aracılığıyla 350 mA'ya kadar sürekli dengeli DC akımını destekler. 15,4 W'a kadar çalışan PoE ile Güçlenen Cihazlar (PD) ve Güç Kaynağı Ekipmanları (PSE) için tasarlanmıştır.
Cevap: Doğrudan %100 pimden pime geçmeli değiştirmeler arasında LINK-PP LP82440ANL (yükseltilmiş -40°C ila +85°C endüstriyel sıcaklık aralığı sunar), Pulse Electronics H5008NL / HX5008NL ve Würth Elektronik 749020011 yer alır. Hepsi 24 pimli SOP alanını, 4,0 mm yüksekliği ve 1CT:1CT dönüşlerini paylaşır. oran.
Cevap: Standart RJ45 entegre konnektörler (Magjack'ler) 13,5 mm ila 16 mm arasında dikey alan gerektirir. GST5009 LF'nin 4,00 mm yüksekliği, ağ donanım mühendislerinin yüksek yoğunluklu Gigabit Ethernet manyetiklerini kompakt 1U telekom raflarına, düşük profilli PCIe kartlarına ve ultra ince yerleşik IoT muhafazalarına yerleştirmesine olanak tanır.
